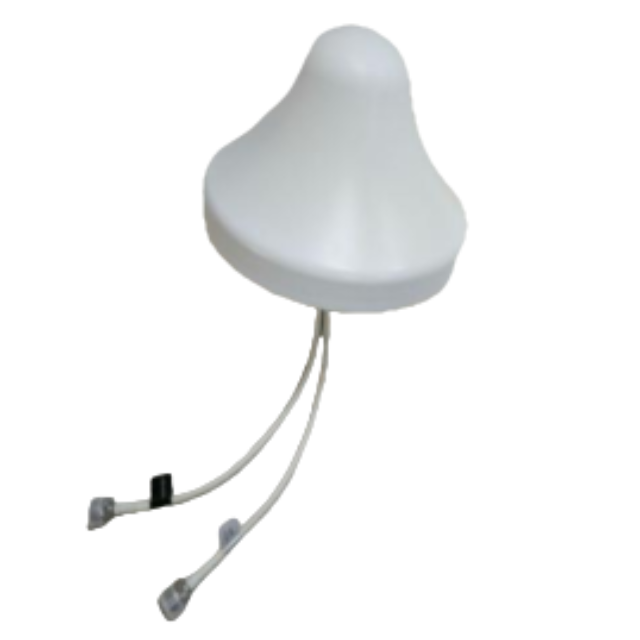

GL-DY7027VH3
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد MHz | 698-960/1710-2700 | 1710-2700 |
VSWR | ≤1.8 / ≤1.5 | ≤1.5 |
كسب DBI | 2.5 / 3.5 | 3.5 |
عرض شعاع أفقي | 360 درجة | 360 درجة |
عرض شعاع عمودي | 75 °/ 55 ° | 55 درجة |
الاستقطاب | رَأسِيّ | أفقي |
مقاومة المدخلات- | 50 | |
العزلة بين المنافذ db | ≥25 | |
intermodulationIM3 (2x33dbm)- DBC | ≤-150 | |
أقصى قدر من الطاقة المدخلات | 50 | |
حماية البرق | DC Ground | |
المواصفات الميكانيكية | ||
نوع موصل الإدخال | 2 × NK | |
الأبعاد mm | φ180 × 120 | |
الهوائي وزن كيلوغرام | 0.5 | |
مادة العناصر المشعة | منظمة العفو الدولية | |
مادة رادوم | القيمة المطلقة | |
لون رادوم | أبيض | |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | |
مقدمة المنتج
ميزة الاستقطاب المزدوجة ： يتميز GL-DY7027VH3 بالاستقطاب المزدوج (العمودي والأفقي) ، والذي يمكن أن يحسن بشكل كبير استقبال الإشارة ونقلها. يسمح ذلك بالتكيف بشكل أفضل مع البيئات الكهرومغناطيسية المعقدة الداخلية ، مما يقلل من التداخل وتعزيز الأداء اللاسلكي العام. إنه يتيح اتصالات أكثر استقرارًا للأجهزة ذات متطلبات الاستقطاب المختلفة ، مما يضمن اتصالًا سلسًا.
وظائف النطاق العريض ： العمل عبر نطاقات تردد 698 - 960/1710 - 2700 ميجا هرتز ، يوفر الهوائي إمكانات النطاق العريض. تغطية التردد الواسعة هذه تجعلها متوافقة مع تقنيات لاسلكية متعددة ، مثل 2G و 3G و 4G وبعض معايير WLAN. يمكن أن تدعم مجموعة متنوعة من الأجهزة اللاسلكية داخل المساحة الداخلية ، مما يوفر خيارات اتصال متعددة الاستخدامات.
كسب إشارة جيدة ： مع ربح 2.5 ديسيبل في نطاق 698 - 960MHz و 3.5 DBI في النطاق 1710 - 2700 ميجا هرتز ، يعزز الهوائي بشكل فعال قوة الإشارة. هذا يساعد على توسيع منطقة التغطية اللاسلكية ، وتقليل مناطق الإشارة الميتة وضمان اتصال أكثر استقرارًا للأجهزة. يمكن أن يعزز أداء الشبكات اللاسلكية في المناطق الداخلية الكبيرة ، مما يجعله مناسبًا لمختلف التطبيقات الداخلية.

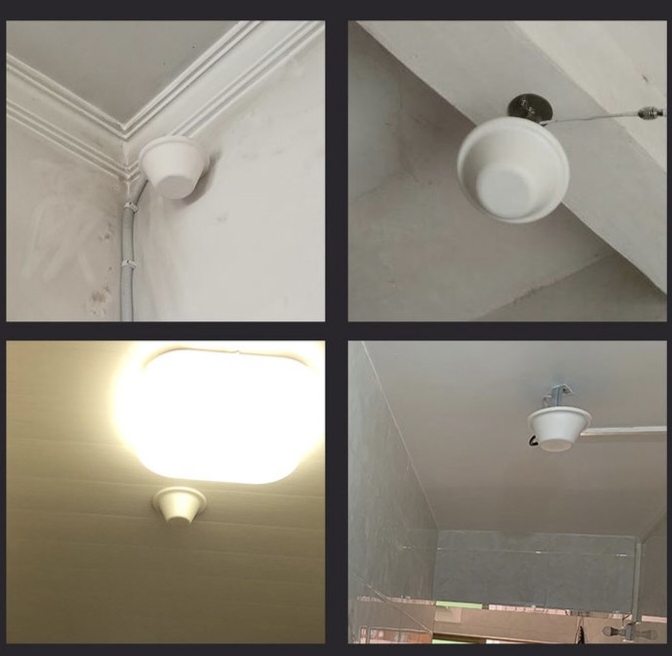

التصميم المدمج وخفيف الوزن-الهوائي خفيف الوزن وصغير الحجم ، مما يجعل من السهل تثبيته على الأسقف. يسمح تصميمه المدمج بتركيب مناسب في مختلف المساحات الداخلية دون إضافة وزن مفرط أو شغل مساحة كبيرة. يعد هذا التثبيت غير المزعج مثاليًا للحفاظ على السلامة الجمالية والهيكلية للبيئات الداخلية.
مضاد للترافيوليت و dadome متين ： يتميز بمضاد لاعب ABS مضاد للفيروسات ، يتم حماية الهوائي من تلف الأشعة فوق البنفسجية. هذا أمر بالغ الأهمية بالنسبة للتركيبات الداخلية حيث قد يتعرض الهوائي لتصفية ضوء الشمس عبر النوافذ. توفر مادة ABS أيضًا المتانة ، وحماية المكونات الداخلية من الغبار والتأثيرات البسيطة ، مما يضمن تشغيل طويل الأجل.
سيناريوهات التطبيق
المساحات التجارية: المكاتب ومراكز التسوق والفنادق التي تتطلب توزيع إشارة موحدة.
مرافق الرعاية الصحية: المستشفيات التي تحتاج إلى اتصال موثوق للأجهزة الطبية.
المناطق الصناعية: مستودعات ذات درجات حرارة متطرفة واحتياجات التغطية على نطاق واسع.
الأماكن العامة: المطارات والملاعب ومراكز المؤتمرات ذات كثافة مستخدم عالية.
التعليمات
س: هل هذا هوائي متوافق مع شبكات 5G؟
ج: نعم ، إنه يدعم الترددات التي تصل إلى 2700 ميجاهرتز ، مما يجعلها مناسبة لتطبيقات 4G/5G.
س: كيف يتم تركيب الهوائي؟
ج: إنه مصمم لتثبيت السقف باستخدام قوسين قياسي (غير مدرج).
س: هل يمكن أن تعمل في بيئات خارجية؟
ج: لا ، تم تحسينه للاستخدام الداخلي ولكن يتميز بمواد مقاومة للأشعة فوق البنفسجية للمناطق الداخلية المضاءة بالشمس.
س: ما هي الموصلات التي تستخدمها؟
A: مزود بموصلات 2 × NK لنقل الإشارة القوية.
س: ما هو الحد الأقصى لمدخلات الطاقة؟
ج: يدعم ما يصل إلى 50W طاقة إدخال ، مثالية لإعدادات DAS عالية الأداء.
س: هل تشمل حماية البرق؟
ج: نعم ، يضمن تأريض العاصمة حماية الطفرة الأساسية للأنظمة الداخلية.
