الفرق بين هوائي ثنائي القطب وهوائي أحادي القطب

تتمثل الاختلافات الرئيسية بين الهوائي ثنائي القطب والهوائي أحادي القطب في الهيكل ومبدأ التشغيل. الاختلافات الرئيسية هي كما يلي:

1. هيكل

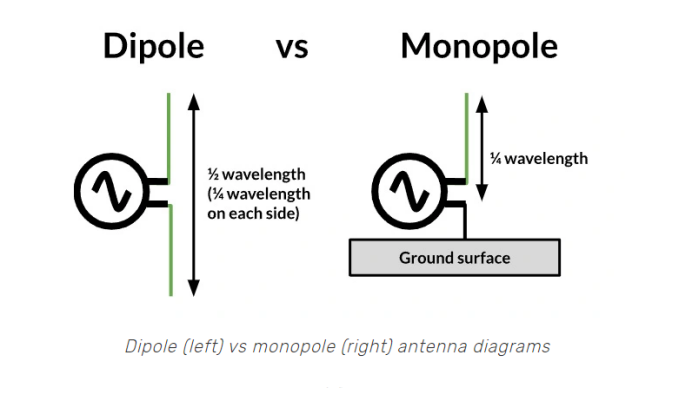

يتكون الهوائي ثنائي القطب من عنصرين موصلين متماثلين، بينما يتكون الهوائي أحادي القطب من عنصر موصل ومستوى أرضي. وببساطة، يحتوي الهوائي ثنائي القطب على قطبين متماثلين، بينما يحتوي الهوائي أحادي القطب على قطب واحد فقط، ويتم استبدال النصف الآخر بمستوى أرضي. كما هو موضح في الشكل:

2. خصائص الإشعاع

نمط الإشعاع ثنائي القطب هو شكل متماثل 'رقم ثمانية' (شامل الاتجاهات في المستوى الاستوائي، مع إشعاع محوري صفر). الكسب أعلى قليلاً من كسب أحادي القطب (حوالي 2.15 ديسيبل). نمط الإشعاع أحادي القطب مشابه للنصف العلوي من ثنائي القطب (اعتمادًا على المستوى الأرضي)، وهو شامل الاتجاهات في المستوى الأفقي. يتركز الإشعاع الرأسي في نصف الكرة العلوي. يبلغ الكسب حوالي نصف ضعف ثنائي القطب (حوالي 0-3 ديسيبل، اعتمادًا على جودة المستوى الأرضي)

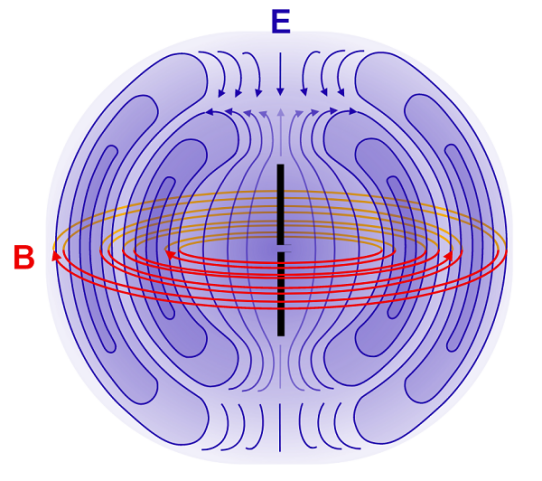

وضع المجال الكهرومغناطيسي ثنائي القطب

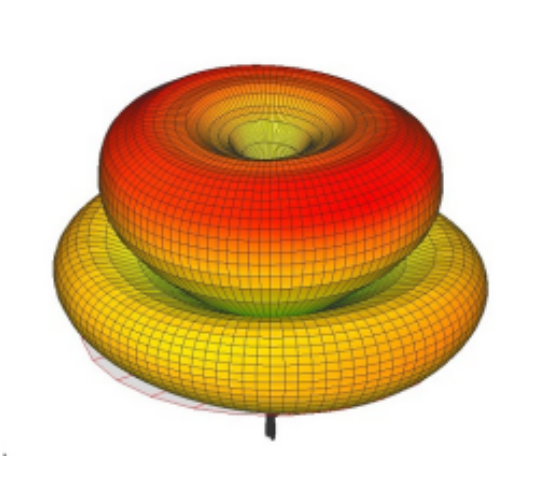

نمط المجال الكهرومغناطيسي للهوائي أحادي القطب

3. المعاوقة وعرض النطاق الترددي

يحتوي ثنائي القطب على ممانعة دخل نظرية تبلغ 73 أوم (في الفضاء الحر)، ولكنه في الواقع أقرب إلى 50 أوم أو 75 أوم (لسهولة المطابقة مع كابلات الترددات اللاسلكية الشائعة). عرض النطاق الترددي ضيق (خاصة ثنائيات القطب نصف الموجة). ممانعة الإدخال أحادي القطب هي نصف مقاومة ثنائي القطب (حوالي 36 أوم) وعادة ما يتم تقليمها إلى 50 أوم بواسطة شبكة مطابقة. قد يكون عرض النطاق الترددي يكون أوسع (خاصة إذا كان المستوى الأرضي كبيرًا).

4. سيناريو التطبيق

يتطلب ثنائي القطب إشعاعًا متماثلًا أو سيناريوهات ذات مكاسب عالية (مثل اتصالات الموجة القصيرة، ونقل الاتجاه). ابتعد عن الأجسام المعدنية (تجنب تداخل المستوى الأرضي). يُستخدم أحادي القطب في الأجهزة المحمولة (مثل الهواتف المحمولة وأجهزة الاتصال اللاسلكي) وهوائيات المركبات (باستخدام جسم السيارة كمستوى أرضي). مناسب للسيناريوهات ذات المساحة المحدودة (موصل واحد فقط).

هوائي ثنائي القطب

هوائي احتكاري

الاختلافات الرئيسية الأخرى

الاعتماد على الأرض: يجب أن يكون لدى Monopole مستوى أرضي وإلا سينخفض ​​الأداء بشكل كبير؛ ثنائي القطب لا يحتاج إلى أرضية.

الحجم: يمتلك أحادي القطب طولًا فيزيائيًا أقصر (4/4 مقابل 2/2)، ولكن يتم أخذ حجم المستوى الأرضي في الاعتبار.

الاستقطاب: كلاهما مستقطب خطيًا (عموديًا عادةً)، لكن أحادي القطب يتأثر أكثر بمخالفات المستوى الأرضي.
