تصميم الهوائي لتطبيقات إنترنت الأشياء

الوجبات الرئيسية

تعتمد تصميمات هوائي IoT على البروتوكول اللاسلكي المستخدم ، مما يستلزم اختيار البروتوكول المهم.

النظر في عوامل مثل الاتجاه ، عامل الشكل ، الكسب ، والمعايير التنظيمية عند اختيار هوائي إنترنت الأشياء.

تشمل أنواع الهوائيات هوائيات السوط ، والهوائيات التصحيح ، والهوائيات ثنائي الفينيل متعدد الكلور ، والهوائيات رقاقة ، ولكل منها مزاياها وحالات الاستخدام.

مع استمرار توسيع تطبيقات إنترنت الأشياء والاعتماد عليها بشكل كبير على الاتصال اللاسلكي ، يصبح دور تصميم الهوائي حيويًا بشكل متزايد. غالبًا ما تتطلب هذه التطبيقات اتصالًا لاسلكيًا مع بوابات إنترنت الأشياء والأجهزة الأخرى داخل النظام البيئي ، خاصةً عندما يكون الاتصال السلكي غير عملي أو غير ممكن.

وبالتالي ، فإن الطلب على تضمين العديد من الهوائيات عالية الأداء عالية الأداء في أجهزة إنترنت الأشياء أصبح مطلبًا قياسيًا ، مما يمثل تحديات كبيرة لمطوري المنتجات في هذا المجال. تابع القراءة ونحن نناقش تصميم الهوائي لتطبيقات إنترنت الأشياء.

تصميم عامل شكل الهوائي لتطبيقات إنترنت الأشياء

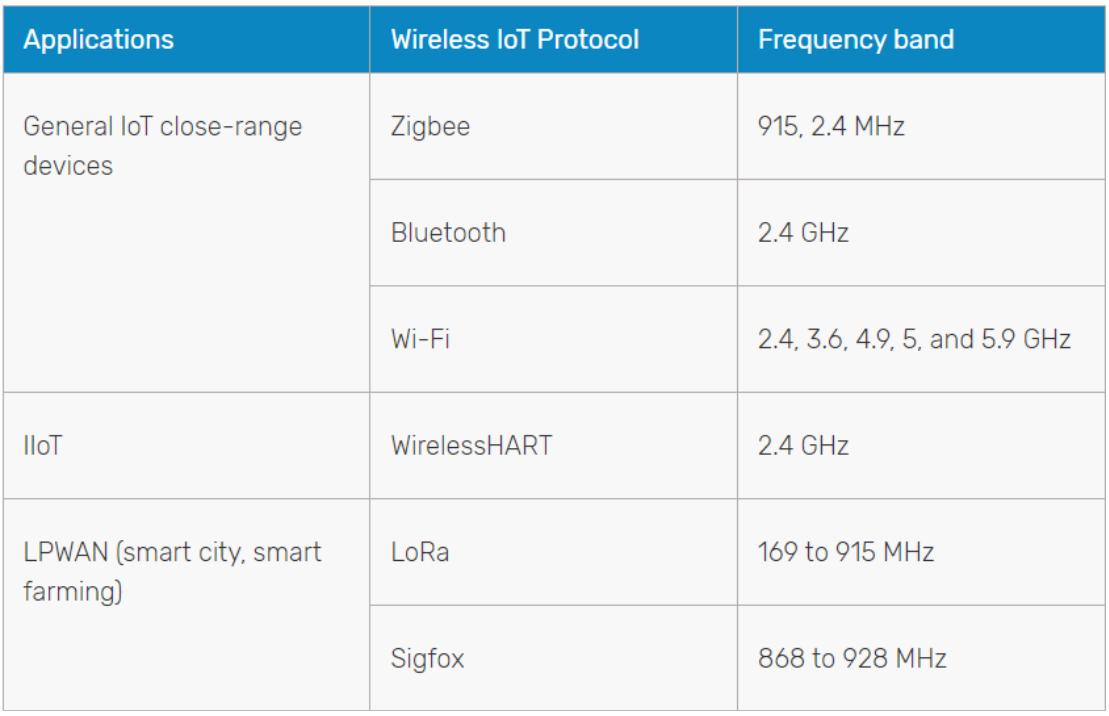

اعتمادًا على بروتوكولك ، هناك مجموعة متنوعة من الهوائيات التي يمكنك دمجها في أجهزة إنترنت الأشياء. الهوائيات المختلفة لها عروض ترددية مختلفة ، والتي يجب أن تؤخذ في الاعتبار.

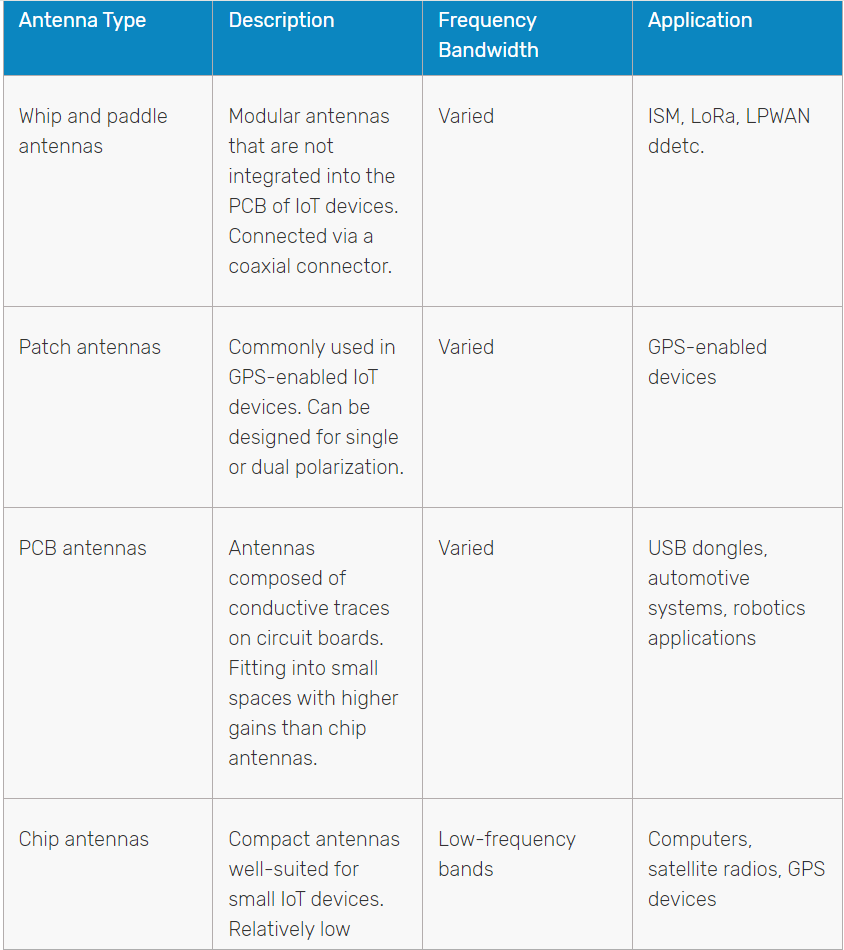

هوائيات لتطبيقات إنترنت الأشياء

تصميم الهوائي لتطبيقات 5G

عند العمل على تصميمات الهوائي لتطبيقات إنترنت الأشياء و 5 غ ، من الأهمية بمكان النظر في المعايير التنظيمية في مناطق مختلفة في جميع أنحاء العالم ، بما في ذلك توجيهات المعدات الراديوية (RED) ، والامتثال الكهرومغناطيسي ، وقواعد FCC Class A و B ، ومتطلبات SAR.

المعلمات الرئيسية التي يجب مراعاتها عند اختيار هوائي هي:

● نوع الهوائي

● نطاق تردد التشغيل

● مجال الرؤية (FOV)

● نمط الإشعاع

● كسب الهوائي (إجمالي الطاقة المشع)

● الشكل

على وجه التحديد لـ 5G ، تكون الهوائيات المدمجة ذات المكاسب العالية مرغوبة بشكل خاص. لدعم زيادة كثافة الأجهزة المتصلة التي تعمل بمعدلات بيانات أعلى في وقت واحد. سيتطلب معالجة هذا التحدي كثافة خلايا أعلى واستخدام أوسع لتقنيات الهوائي متعددة الإخراج والمخرجات (MIMO) ، والتي تم استخدامها بالفعل في الشبكات الموجودة مسبقًا.

يتضمن MIMO مجموعة من الهوائيات التي تنقل واستلام متعددة ، والتي توجد عادة في شبكات LTE الحالية كصفيف 8 × 8 هوائي. باستخدام تعدد الإرسال المكاني ، يقوم MIMO بتحطيم إشارة إلى تدفقات مشفرة ، والتي يتم نقلها في وقت واحد من خلال هوائيات مختلفة في الصفيف. تم تجهيز أجهزة الإرسال والاستقبال بهوائيات متعددة وتوظيف معالجة الإشارات لترميز الإشارات المتعددة وفك تشفيرها.
