GL-DYLP12
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
مؤشر كهربائي | |
اسم المنتج | هوائي صغير 4G LPDA |
رقم المنتج | GL-DYLP12 |
نطاق التردد （MHz） | 1710 ～ 2700 |
كسب （DBI） | 12 |
عرض شعاع نصف الطاقة （°） | H ： 65/50 ° ； V ： 55/40 درجة |
VSWR | ≤1.8 |
مقاومة المدخلات （ω） | 50 |
الاستقطاب | رَأسِيّ |
الحد الأقصى للطاقة الإدخال （w） | 50 |
حماية البرق | DC Ground |
الفهرس الميكانيكي | |
الأبعاد （مم） | 143*113*40 |
الموصل | SMA |
كابل م | RG58،30 |
وزن الهوائي （كجم） | 0.24 (بما في ذلك مجموعات التثبيت والمربع) |
درجة حرارة التشغيل （° C） | -40 ～ 60 |
مادة رادوم | القيمة المطلقة |
لون رادوم | أبيض |
التطبيق: نظام GSM/CDMA/PCS/3G/WLAN/4G/LTE | |
مقدمة المنتج
1. بحجم كف اليد، مكاسب عالية: بقياس 143 × 113 × 40 مم (أصغر من كف الشخص البالغ)، فإنه يحقق مكاسب عالية تبلغ 12 ديسيبل، مما يدفع حدود أداء الهوائيات الصغيرة.
2. تغطية دقيقة واتجاهية: تعمل عروض الحزمة ثنائية المستوى البالغة 65 درجة/50 درجة أفقيًا و55 درجة/40 درجة عموديًا على تركيز الإشارة على مدى 3 كجم، مما يحسن اختراق الجدار بنسبة 35%.
3. التوافق الكامل لنطاق 4G: يغطي 1710-2700 ميجا هرتز (النطاقات 1/3/7/8/20/28)، وهو يدعم شبكات 4G/LTE العالمية و3G/WCDMA.
4. تصميم وقائي من الدرجة الصناعية: الغطاء الواقي ABS الأبيض مقاوم للأشعة فوق البنفسجية، ويعمل في نطاق درجة حرارة واسع من -40 درجة مئوية إلى 60 درجة مئوية، ويأتي بشكل قياسي مع الحماية من الصواعق وتأريض التيار المستمر.
5. التكوين الجاهز للاستخدام: مثبت مسبقًا بكابل RG58 مقاس 30 سم وموصل SMA، ويزن 0.24 كجم ويتضمن مجموعة تثبيت. يتكيف الدعامة مع الجدران أو الأعمدة من أجل النشر السريع.

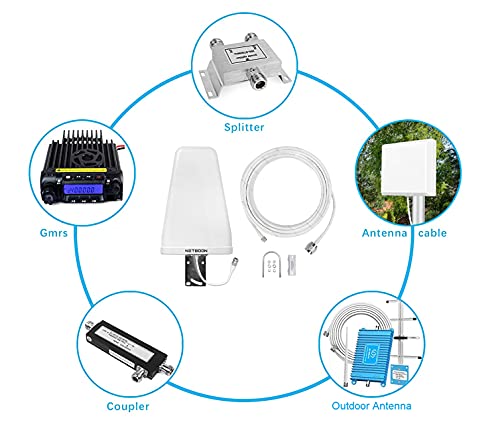

سيناريوهات التطبيق
اتصالات الطوارئ المتنقلة: قم بإعداد محطة قاعدة محمولة بحجم حقيبة الظهر بسرعة
تحسين نقل الصور بدون طيار: يزيد من نطاق التحكم في طائرات بدون طيار FPV
القضاء على النقاط الميتة في إشارة المنزل: يعزز التغطية الداخلية من خلال شرفة اتجاهية
نقطة اتصال متنقلة داخل السيارة: يتم توصيلها بأسطح السيارة لتوسيع نطاق إشارة CPE
وصلة المراقبة المؤقتة: تنقل البيانات من الكاميرات الأمنية في مواقع البناء/الأحداث
التعليمات
س: هل يدعم موصل SMA أجهزة 5G؟
ج: متوافق مع نطاق التردد الفرعي 6 جيجا هرتز، ولكنه يتطلب موصل SMA أنثى على الجهاز (يوجد عادةً في أجهزة التوجيه CPE/الصناعية).
س: هل يمكن تخصيص طول الكابل؟
ج: 30 سم قياسي، مع أطوال مخصصة 1 م/3 م (حتى 5 م) متاحة مقابل رسوم. تتطلب الكابلات الأطول كابل LMR-200 منخفض الفقد.
س: هل هناك حاجة إلى أدوات خاصة للتثبيت؟
ج: يشتمل على دعامة على شكل حرف U وأربطة كابل من الفولاذ المقاوم للصدأ. يمكن تثبيت التثبيت على الحائط/العمود (قطر 30-50 مم) يدويًا خلال 3 دقائق.
س: ما هو تصنيف للماء؟
ج: الغطاء الواقي ABS مقاوم لرذاذ الماء IP54 (غير مقاوم للغمر). في حالة الأمطار الغزيرة، يوصى باستخدام شريط مقاوم للماء حول الموصلات.
س: لماذا يكون الشعاع أضيق في نطاق التردد العالي؟
ج: عند 2700 ميجاهرتز، يضيق الشعاع إلى 40 درجة (عموديًا)، مما يعزز الاتجاه عالي التردد ويجعله أكثر ملاءمة للإرسال لمسافات طويلة من نقطة إلى نقطة.
س: هل يمكن استخدامه لتعزيز WiFi؟
ج: إنه متوافق مع نطاق WiFi 2400-2500 ميجا هرتز، ولكن الكسب أقل من هوائي ثنائي النطاق المخصص. يوصى به فقط كبديل مؤقت.
س: مقاومة حمل الرياح؟
ج: إنها آمنة حتى سرعة الرياح 60 كم/ساعة (أي ما يعادل قوة 7 رياح). في مناطق الرياح القوية، يوصى بإضافة أشرطة تثبيت إضافية.
