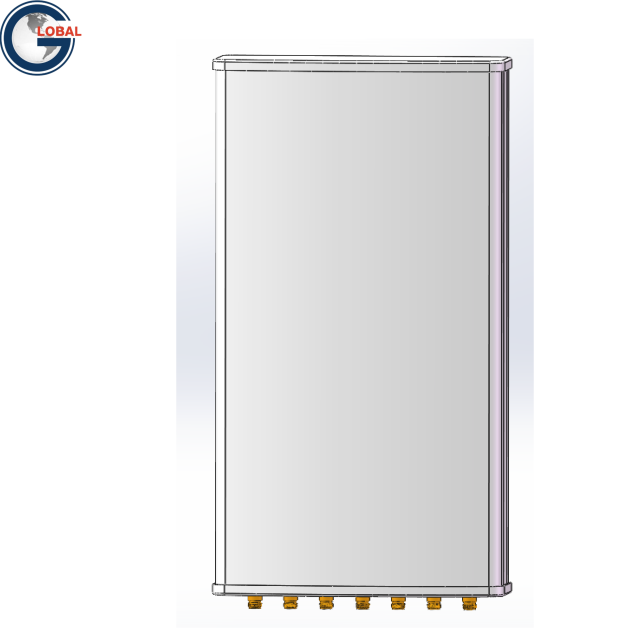

L760PB071214ft
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||||||
Fre.Range (MHZ) | 700-900 | 900-950 | 1170-1280 | 1500-1620 | 2400-2483 | 5150-5350 | 5725-5850 |
عرض شعاع 3DB الأفقي (°) | 90 ± 10 | 75 ± 5 | 75 ± 5 | 120 ± 10 | 90 ± 10 | 120 ± 10 | 120 ± 10 |
عرض شعاع 3DB العمودي (°) | 65 ± 5 | 65 ± 5 | 60 ± 5 | 60 ± 5 | 17 ± 5 | 17 ± 5 | 17 ± 5 |
كسب (DBI) | 7 ± 1 | 7.5 ± 1 | 8 ± 1 | 7 ± 1 | 14 ± 1 | 13 ± 1 | 13 ± 1 |
الاستقطاب | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ |
VSWR | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.5 | ≤1.5 | ≤1.5 |
نسبة من الأمام إلى الخلفية (ديسيبل) | ≥20 | ||||||
متوسط الطاقة ، الحد الأقصى (ث) | 100 | ||||||
مقاومة (ω) | 50 | ||||||
المواصفات الميكانيكية | |
الأبعاد (مم) | 850 × 320 × 110 |
الوزن الصافي (كغ) | 10 |
رادوم | UPVC |
لون رادوم | رمادي |
الموصل | 7 × NK |
المواصفات البيئية | |
طلب | في الهواء الطلق |
درجة حرارة التشغيل (℃) | -40 إلى +70 (-40 إلى 158 ℉) |
رطوبة (٪) | 5 إلى 95 |
سرعة الرياح على قيد الحياة (م/ث) | 60 |
مواصفات التثبيت | |
يتم تضمين أقواس التثبيت ما لم ينص على خلاف ذلك | |
قطر الصاري المتصاعد (مم) | φ 35 إلى 75 |
مقدمة المنتج
-وظائف متعددة النطاق متعددة الاستخدامات: يدعم هذا هوائي لوحة المنافذ 7 (النموذج: L760PB071214FT) نطاقات تردد متعددة: 700-900MHz ، 900-950MHz ، 1170-1280MHz ، 1560-1620MHz ، 2400-2485MHz ، 5150-5850MHz.
- أداء الإشارة المحسّن: تجربة قوة إشارة فائقة مع تصميمنا العالي ، وضمان الاتصال الأمثل لجميع أجهزتك.
- بناء متين: تم تصميمه باستخدام upvc radome ، هذا هوائي اللوحة ليس فقط قويًا ولكنه مقاوم للطقس أيضًا ، مما يجعله مثاليًا للتركيبات الخارجية.
- الانتهاء من الرمادي الأنيق: يكمل اللون الرمادي الأنيق لـ Radome أي إعداد مع توفير أداء فعال في مجموعة متنوعة من البيئات.
- موصلات متعددة: مجهزة بموصلات أنثى 7 N ، يدعم هوائي اللوحة مجموعة واسعة من خيارات الاتصال للتكامل السلس في نظامك.
- الأبعاد المدمجة: قياس 850 × 320 × 110 مم ووزن 10 كجم فقط ، تم تصميم هذا الهوائي لسهولة التعامل والتركيب في الإعدادات الخارجية.
- خيارات التثبيت المرنة: متوافقة مع أقطار الصاري التي تتراوح من 35 إلى 75 ملم ، مما يضمن ملاءمة آمنة لمجموعة واسعة من التكوينات المتصاعدة.
التعليمات
س: كيف تحسن ميزة الهوائي العالية في هذا اللوحة من جودة الإشارة؟
ج: تعزز الميزة ذات الأداء العالي لهوائي لوحة 7 المنافذ بشكل كبير قوة الإشارة وجودةها ، مما يتيح تحسين الاتصال ونقل البيانات على مسافات طويلة. من خلال التركيز على موجات الراديو وتوجيهها بشكل أكثر فعالية ، يقلل هذا الهوائي فقدان الإشارة ويعزز الاتصال بشكل عام ، مما يجعله مثاليًا للبيئات التي تتطلب أداء إشارة قوي وموثوق.
س: هل هوائي لوحة 7 منافذ مناسبة للتثبيت في الهواء الطلق؟
ج: بالتأكيد! تم تصميم هوائي لوحة 7 المنافذ للتطبيق في الهواء الطلق. تضمن مادة Radome المتينة UPVC الحماية ضد الظروف الجوية القاسية مثل المطر والثلوج ودرجات الحرارة المتطرفة. هذا يجعلها خيارًا مثاليًا للتركيبات الخارجية حيث تكون الموثوقية والأداء على المدى الطويل ضرورية.
س: ما هي أبعاد ووزن هوائي لوحة المنافذ 7؟
A: يبلغ طول هوائي لوحة المنافذ 7 أبعاد بطول 850 مم ، وعرضه 320 مم ، وارتفاعه 110 مم. يزن ما مجموعه 10 كيلوجرام ، مما يجعلها كبيرة ولكن يمكن التحكم فيها للتثبيت. يتيح هذا الحجم أن يكون فعالًا في زيادة تغطية الإشارة إلى الحد الأقصى مع تسهيل التركيز.
س: ما نوع الموصلات التي يستخدمها هوائي اللوحة؟
ج: يأتي هوائي لوحة المنافذ 7 مجهزة بموصلات أنثى 7 ن. توفر هذه الميزة مرونة لتوصيل الأجهزة المختلفة وتضمن التوافق مع مجموعة واسعة من معدات الاتصالات. تم تصميم كل اتصال لنقل الإشارة الآمن والفعال ، مما يعزز الأداء الكلي للهوائي.
س: هل يمكن استخدام هذا الهوائي لتطبيقات متعددة؟
ج: نعم ، هو هوائي لوحة المنافذ متعددة النطاق 7 هو متعدد الاستخدامات ومناسب للغاية لمختلف التطبيقات. سواء كنت في حاجة إليها للاتصالات المحمولة أو شبكات Wi-Fi أو غيرها من الأغراض متعددة النطاقات ، فإن إمكانياتها عالية الأداء والمنافذ المتعددة تجعلها خيارًا ممتازًا لتعزيز تغطية الإشارة في إعدادات مختلفة.
للحصول على المعلمات وأحجام هذا المنتج المحددة ، يرجى النقر فوق البريد الإلكتروني أو الهاتف المناسب للتشاور معنا.
