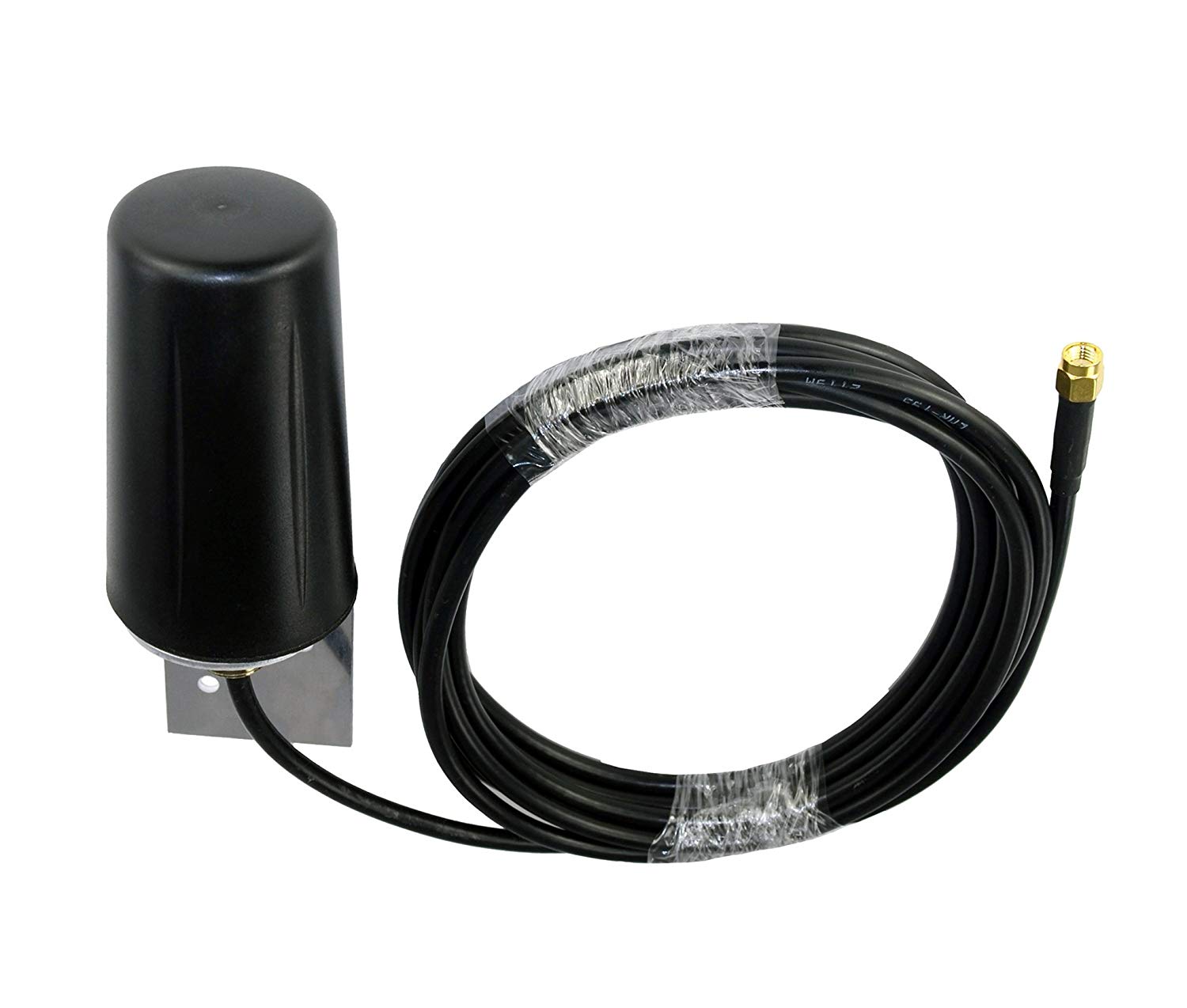

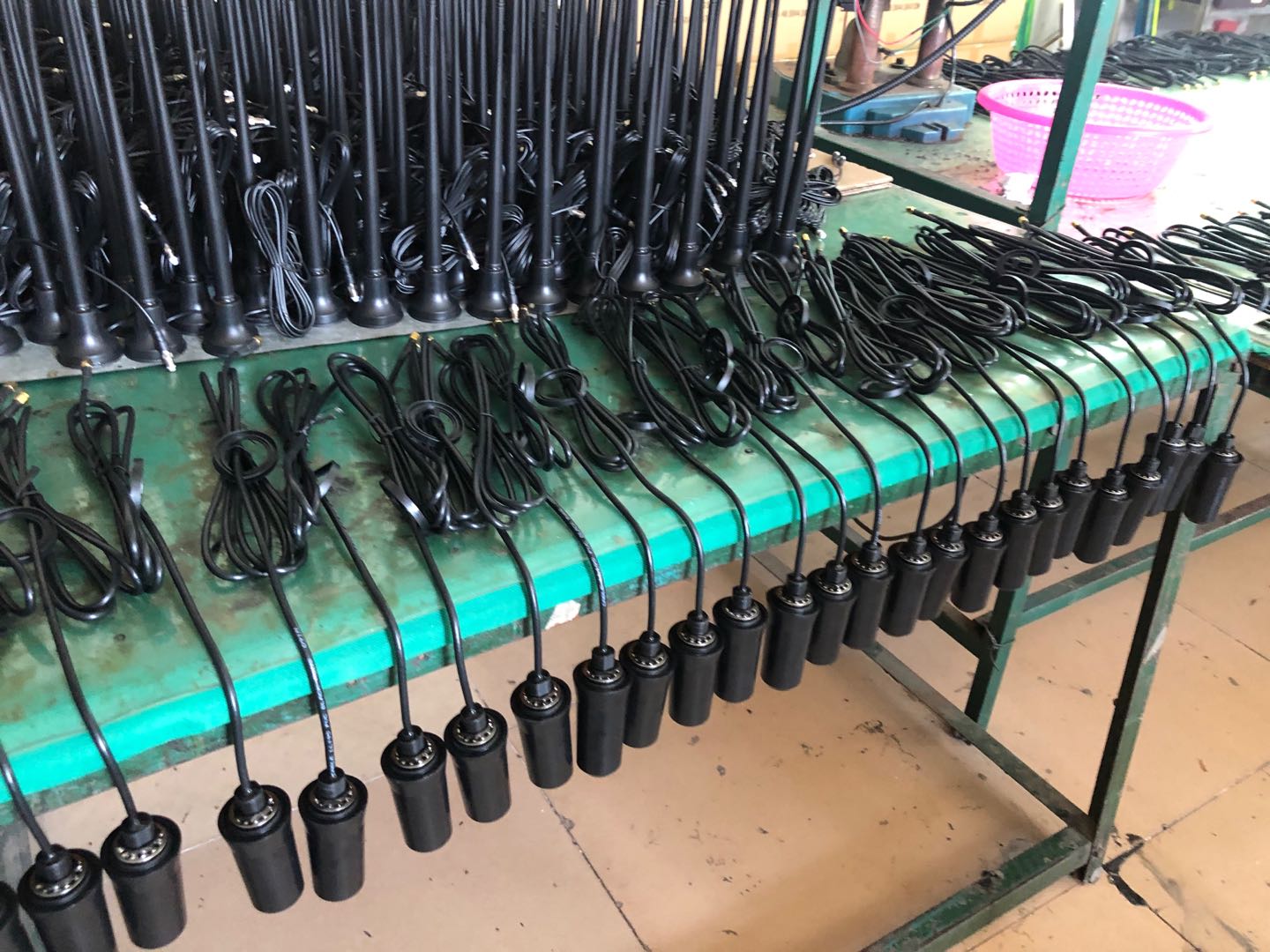

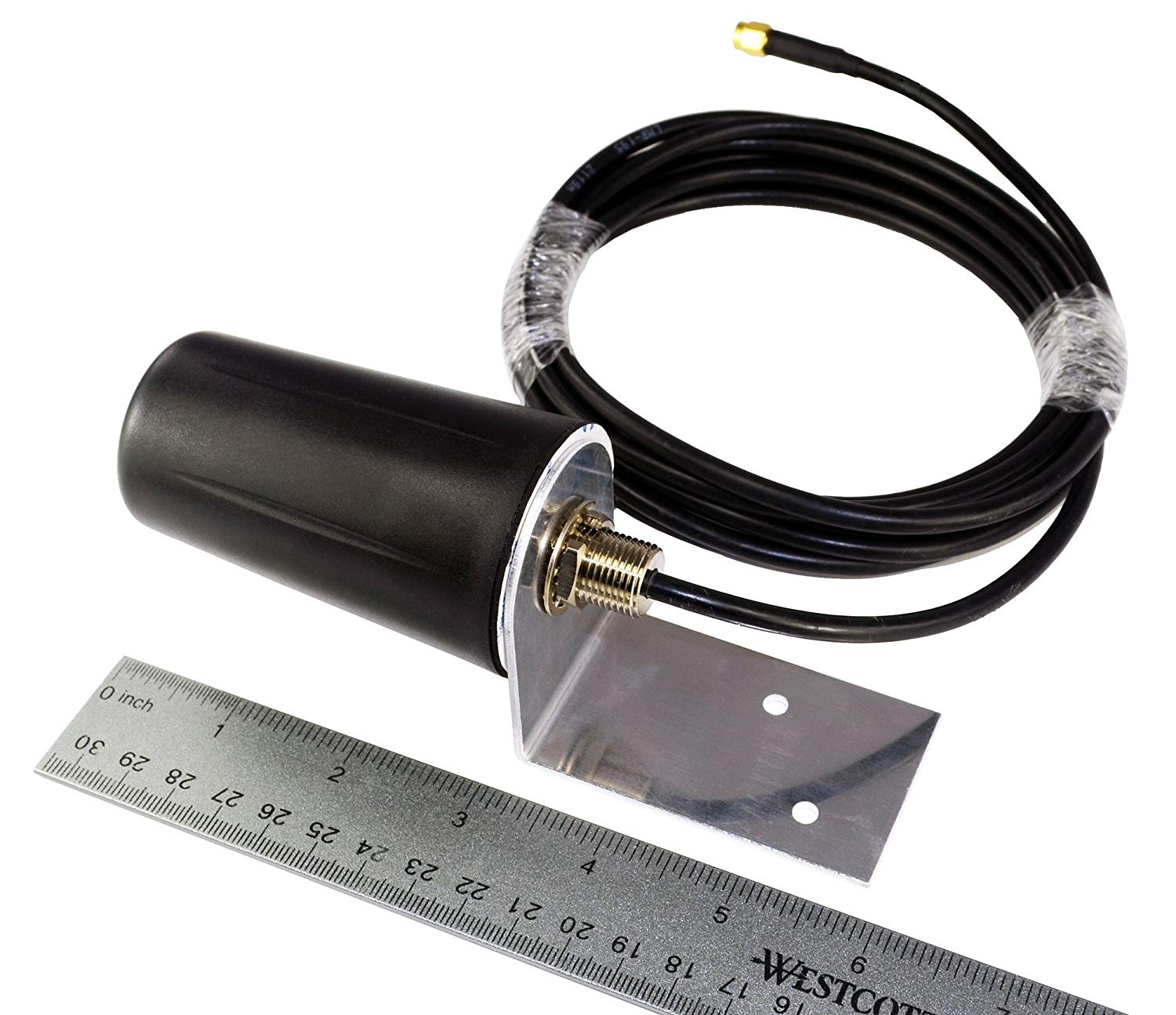

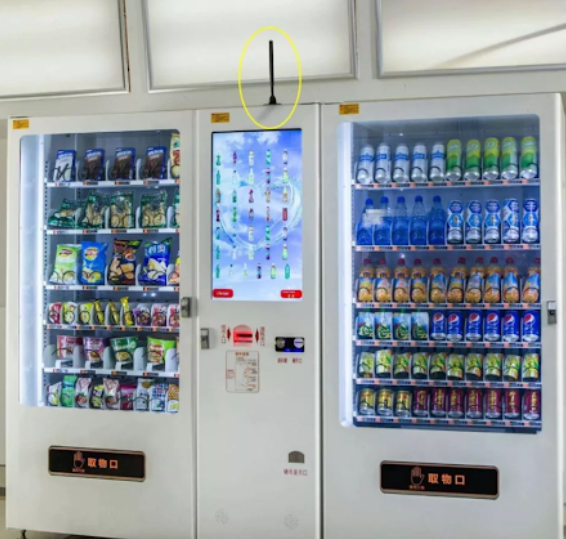

خطوط الإنتاج 5G المسمار هوائي LMR195 و SMA قابس
تعريف المعلمة : حدد كسب الهوائي ، عرض النطاق الترددي ، ونسبة موجة الدائمة الجهد (VSWR <1.5) استنادًا إلى نطاقات تردد 5G (Sub-6Ghz أو موجة ملليمتر).
المحاكاة والتحسين : التحقق من صحة أنماط الإشعاع ، ومطابقة المعاوقة ، وأداء التردد العالي باستخدام أدوات المحاكاة الكهرومغناطيسية (على سبيل المثال ، ANSYS HFSS).
اختيار المواد : استخدم ركائز ثنائي الفينيل متعدد الكلور منخفضة الخسارة (على سبيل المثال ، سلسلة Rogers RO4000) ، كابل LMR195 (التوهين المنخفض ، مقاومة 50Ω) ، وموصلات SMA (متوافقة مع التردد العالي).
المكونات الأساسية :
العنصر الإشعاعي للهوائي (بنية محفورة أو معدنية).
LMR195 كابل محوري (مسبق إلى الطول المصمم).
موصل SMA (جهات اتصال مستقيمة/يمين ، مطلية بالذهب).
الإسكان المسمار (غلاف معدني ، واجهة ملولبة ، علاج مضاد للتآكل).
تجريد الكابل :
قم بتجريد السترة الخارجية LMR195 على وجه التحديد لفضح الدرع المضفر والعزل الكهربائي الداخلي.
فضح الموصل الداخلي (CORE) لمطابقة متطلبات لحام موصل SMA.
معالجة الدرع : قم بطي الدرع المضفر أو لحامه لضمان التأريض الصلب مع السكن الموصل.
تثبيت موصل SMA :
لحام الموصل الداخلي إلى دبوس مركز الموصل ؛ تجعيد/لحام الدرع إلى السكن الموصل.
استخدم أدوات متخصصة للحفاظ على المحاذاة المحورية وتجنب انقطاع المعاوقة (حاسمة لإشارات 5G عالية التردد).
اتصال وحدة الهوائي :
لحام الموصل الداخلي LMR195 إلى التصحيح المشعة PCB أو بنية حلزونية.
قم بتوصيل الدرع بالطائرة الأرضية PCB لتقليل تسرب الإشارة.
تثبيت المسمار : خيط آمن وحدة الهوائي في السكن لضمان الاستقرار الميكانيكي.
الختم : تطبيق حلقات O مقاومة للماء أو مركب Potting (تصنيف IP67 للاستخدام في الهواء الطلق).
الاختبار الكهربائي :
اختبار VSWR : التحقق من صحة مطابقة المعاوقة باستخدام محلل شبكة متجه (VNA) (الهدف: <1.5).
اختبار الإشعاع : قياس الكسب ، عرض الشعاع ، وأنماط الإشعاع في غرفة anechoic.
اختبار S-parameter : تأكد من S11 <-10 dB (التسامح الأكثر صرامة لنطاقات 5G عالية التردد).
الاختبار البيئي : إجراء ركوب الدراجات الحرارية (-40 درجة مئوية إلى 85 درجة مئوية) واختبارات الاهتزاز للتحقق من الموثوقية.
وضع العلامات : علامة التردد ، والكسب ، والاستقطاب ، وغيرها من المواصفات.
العبوة الآمنة ESD : حماية مكونات عالية التردد.
