GL430V-6
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 430-440 |
VSWR | ≤2.0 |
كسب DBI | 5/6 |
عرض شعاع أفقي | 360 درجة |
عرض العمودي | 30 درجة |
الاستقطاب | رَأسِيّ |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | ن أنثى |
الأبعاد- مم | ф32 × 1250 |
هوائي وزن كيلوغرام | 1.5 |
مادة رادوم | الألياف الزجاجية |
لون رادوم | أبيض |
درجة حرارة التشغيل | -40 درجة مئوية ～ 60 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 560 |
الاختلافات بين المنتجات المماثلة
p/n | GL-DY1922V6 | GL430V-6 | GL6940V5 |
التردد ميغاهيرتز | 1920-2170 | 430-440 | 698-960/1710-2700/3400-4000 |
كسب DBI | 6 | 5/6 | 5 |
هوائي بُعد م | ф20 × 400 | ф32 × 1250 | Ф60*780 |
مقدمة المنتج
① التعامل مع الطاقة العالية بقوة مائة واط
الحد الأقصى لطاقة الإدخال 100 وات (10 أضعاف متوسط الصناعة)، عازل سيراميك + مذبذب من سبائك النحاس، يدعم الإرسال اللاسلكي المستمر عالي الطاقة
② حماية هيكلية من الدرجة العسكرية
رادوم من الألياف الزجاجية (φ32×1250mm) معتمد لسرعات رياح 60 م/ث (المستوى 17 إعصار)، -40 درجة مئوية إلى 60 درجة مئوية، تشغيل مقاوم للعوامل الجوية
③ التحكم الدقيق في الشعاع
تغطية شاملة الاتجاهات 360 درجة + زاوية شعاع عمودية 30 درجة تقلل من تداخل الانعكاس الأرضي وتحسن كفاءة الاتصال من نقطة إلى عدة نقاط
④ الحماية الاحترافية من الصواعق
يمنع هيكل الحماية من الصواعق DC Grounding (DC Ground) تلف المعدات الناتج عن التيار الناجم عن البرق (يتطلب الاستخدام مع سلك تأريض)
⑤ نشر المشروع بسهولة
مجهزة بموصل أنثى قياسي من النوع N، متوافق مع دعامات الأنابيب بقطر φ35-560 مم. تصميم خفيف الوزن يبلغ 1.5 كجم يقلل من الحمل على البرج.
سيناريوهات التطبيق
محطة قاعدة اتصالات الطوارئ: تدعم الطاقة بقدرة 100 واط الاتصالات واسعة النطاق لمركبات القيادة في مناطق الكوارث.
نظام مراقبة خطوط أنابيب النفط: يوفر 430 ميجاهرتز تغطية خالية من العوائق في التضاريس المعقدة.

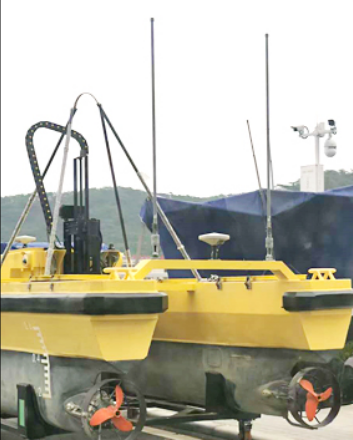

إرسال سفينة الميناء: اتصال متعدد الاتجاهات بزاوية 360 درجة يضمن عمليات الإرساء.
مرحل الوقاية من حرائق الغابات: يوفر البلاستيك المقوى بالألياف الزجاجية مقاومة لدرجات الحرارة العالية (60 درجة مئوية في البيئة القاسية).
نظام الاتصال الداخلي الخاص بالمناجم: التأريض بالتيار المستمر والحماية من الصواعق للمناجم المفتوحة.
التعليمات
س: ما هي بروتوكولات الاتصال المشمولة في النطاق 430-440 ميجاهرتز؟
ج: يدعم أنظمة الاتصال الداخلي الرقمية الاحترافية مثل DMR/dPMR/TETRA، بالإضافة إلى اتصالات FM التناظرية.
س: كيف يتم تنفيذ التأريض للحماية من الصواعق؟
ج: يتم تحقيق التأريض من خلال مبيت الموصل من النوع N (مطلوب سلك تأريض مقاس 6 مم⊃2; مقدم من المستخدم مع مقاومة أرضية <5Ω).
س: هل يمكن استخدامه لراديو الهواة ؟
ج: إنه متوافق مع نطاق الهواة 430 ميجا هرتز (يخضع للامتثال المحلي)، ولكنه مصمم للاستخدام الصناعي وغير الهواة.
س: هل ستغطي الألياف الزجاجية العمر والأصفر؟
ج: يضمن الطلاء الواقي من الأشعة فوق البنفسجية عدم الاصفرار لمدة 5 سنوات (تم التحقق من ذلك عن طريق اختبار سريع عند درجة حرارة 60 درجة مئوية/95% رطوبة).
س: ما هي مزايا زاوية الشعاع العمودي 30 درجة؟
ج: إنه يضغط نطاق الإشعاع الرأسي ويزيد من كثافة الإشارة الأفقية (كسب +2 ديسيبل مقارنة بمنتجات 45 درجة).
س: هل يمكن تخصيص الموصلات الأخرى؟
ج: موصل أنثى قياسي من النوع N، يدعم موصلات TNC/BNC المخصصة.
