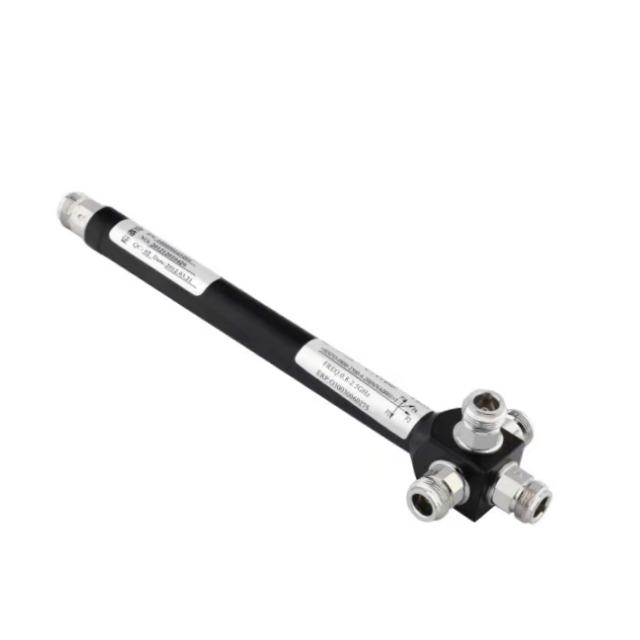

GL137-02-NF
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الفنية والميكانيكية | |
رقم النموذج | GL137-02-NF |
Freq (MHz) | 136-174 |
رقم منفذ الإدخال | 1 |
رقم منفذ الإخراج | 2 |
انقسام الخسارة (DB) | 3.0 |
IL (DB) | ≤0.4 |
العزلة (ديسيبل) | ≥20 |
VSWR | ≤1.25 |
إجمالي طاقة المدخلات (W) | 50 |
مقاومة | 50 أوم |
الموصل | n-female |
لون | مطلي باللون الأسود |
درجة الحرارة (درجة) | -35 ~+75 |
طلب | داخلي |
مقدمة المنتج
عرض النطاق الترددي التردد الواسع ： يغطي تقسيم الطاقة GL137 - 02 - NF نطاق تردد واسع من 136 - 174 ميجا هرتز. هذه القدرة على نطاق واسع تجعلها مناسبة لمجموعة متنوعة من التطبيقات ضمن نطاق التردد هذا ، مما يوفر المرونة لأنظمة الاتصالات اللاسلكية المختلفة.
انخفاض VSWR وفقدان الإدراج ： مع VSWR من ≤1.25 وفقدان الإدراج (IL) من .40.4 ديسيبل ، يضمن الخائن نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، في حين أن فقدان الإدراج المنخفض يقلل من فقدان قوة الإشارة أثناء عملية الانقسام ، مع الحفاظ على توزيع إشارة عالية الجودة.
العزلة العالية ： تتميز بعزل ≥ 20 ديسيبل ، GL137 - 02 - NF يفصل الإشارات بشكل فعال بين منافذ الإخراج. تمنع هذه العزلة العالية التداخل بين إشارات الإخراج المختلفة ، مما يضمن أن كل جهاز متصل يتلقى إشارة نظيفة ومستقلة.
مناسبة للاستخدام الداخلي ： تم تصميمها خصيصًا للتطبيقات الداخلية ، هذا الخائن في الطاقة بشكل جيد - مناسب لـ - حلول البناء. يمكن تثبيته بسهولة في الداخل ، كما هو الحال في المباني المكتبية أو الفنادق أو المجمعات السكنية ، لتوزيع الطاقة بين الأجهزة المتعددة.
معالجة الطاقة الكافية ： يمكن لـ GL137 - 02 - NF التعامل مع طاقة إجمالية إدخال قدرها 50 واط. هذه القدرة على المناولة تجعلها مناسبة للتطبيقات التي تتطلب توزيع إشارة الطاقة عالية نسبيًا ، مما يضمن تشغيل مستقر حتى في ظل ظروف الحمل المعتدلة.
سيناريوهات التطبيق
أنظمة الاتصالات الداخلية : توزيع الإشارات في المكاتب أو المستشفيات أو مراكز التسوق.
شبكات الأمان العامة : موثوق بها لأنظمة راديو الإطفاء/الشرطة التي تتطلب تقسيم إشارة مستقرة.
معدات RF الصناعية : تتكامل مع الهوائيات أو أجهزة الإرسال والاستقبال في البيئات التي يتم التحكم فيها.
التعليمات
س: ما هو الحد الأقصى لطاقة الإدخال؟
ج: يدعم ما يصل إلى 50W الطاقة المستمرة للإعدادات عالية الطلب.
س: هل هذا الخائن مقاوم للعوامل الجوية؟
ج: لا ، إنه مصمم للاستخدام الداخلي فقط.
س: ما هي الموصلات التي تستخدمها؟
A: موصلات N-Female (مقاومة 50Ω) لاتصالات RF الآمنة.
س: هل يمكنني توصيل أقسام متعددة من Daisy؟
ج: نعم ، ولكن تأكد من أن إجمالي ميزانيات الطاقة والخسارة ضمن حدود.
س: ما هي خسارة الإدخال لكل ميناء؟
A: ≤0.4db فقدان يضمن توزيع إشارة فعال.
س: هل تعمل مع أنظمة 5G؟
ج: لا ، تم تحسينه لمدة 136-174 ميجا هرتز (نطاقات VHF/UHF).
س: كيف تركض الخائن؟
ج: استخدم قوسين أو رفوف قياسية (لا توجد أجهزة متزايدة).
