كابل محوري 50 أوم 41 جيجا هرتز

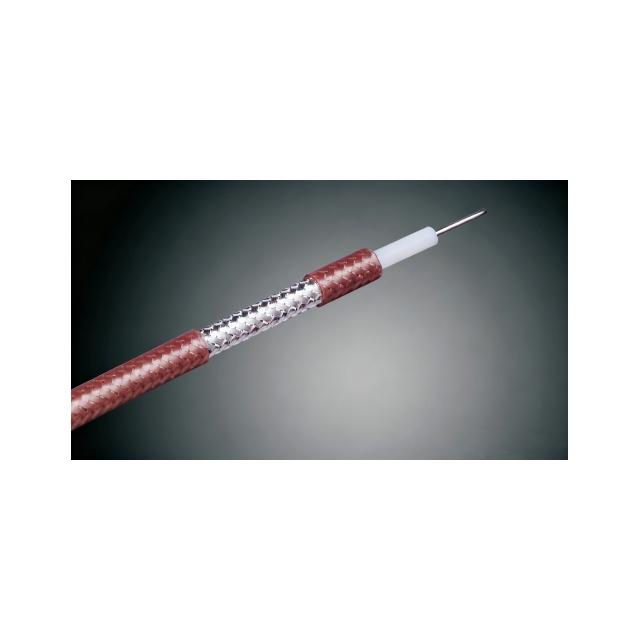

بناء الكابل 1. موصل داخلي سلك نحاسي مطلي بالفضة Φ0.94±0.02mm 2. عزل PTFE Ф2.95±0.1mm 3. جديلة سلك نحاسي مطلي بالفضة 36AWG Ф4.35±0.1mm 4. سترة بولي فلورو إيثيل بروبين FEP Φ4.95±0.1mm الخصائص الميكانيكية ومعلمات الأداء الكهربائي المعاوقة 50 ± 2Ω السعة 102 ± 2PF / M السرعة 70٪ ذروة الطاقة 2.1 كيلو وات الموصل الداخلي مقاومة التيار المستمر ≥ 23.3 أوم / 1000 متر الموصل الخارجي مقاومة التيار المستمر ≥ 10.38 أوم / 1000 متر تردد القطع 41 جيجا هرتز درجة حرارة التشغيل (درجة مئوية) -55 ~ + 200 درجة مئوية VSWR DC ~ 3 جيجا هرتز <1.15
