GL156
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية السلبية | |
نطاق التردد | 698-960 ميجا هرتز 1710-2690 ميجا هرتز |
مقاومة المدخلات | 50Ω |

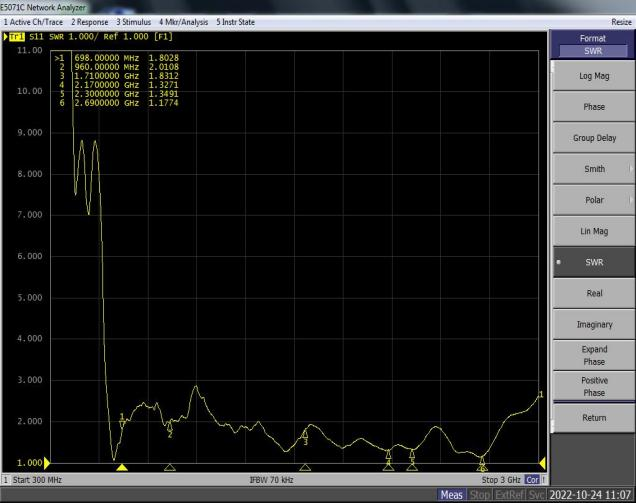

VSWR | ≥ 2.5 |
يكسب | ≥5 ديسيبل |
الاستقطاب | خطي |
المواصفات الميكانيكية | |
حجم الهوائي | حجم الهوائي |
غلاف | PCB |
نوع الموصل | IPEX |
درجة حرارة العمل | -40 درجة مئوية إلى +85 درجة مئوية |
لون رادوم | أسود |
مقدمة المنتج
1. تغطية النطاق العريض: يدعم نطاقات التردد 698-960 ميجا هرتز و1710-2690 ميجا هرتز، متوافقة تمامًا مع شبكات 2G/3G/4G، وتتكيف مع متطلبات نطاق التردد لمختلف المشغلين في جميع أنحاء العالم.
2. الأداء العالي: كسب ≥ 5dBi، VSWR ≥ 2.5، و50Ω يضمن نقل إشارة فعال ومستقر مع تقليل فقدان الطاقة.

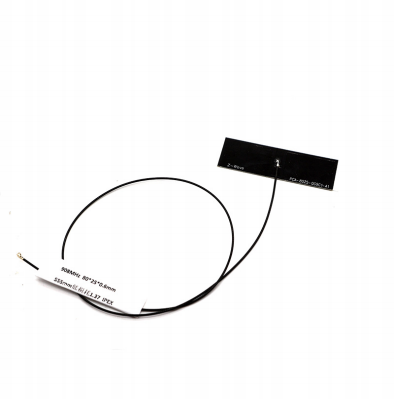

3. تركيب مدمج وسهل: يتميز هوائي PCB بهيكل مدمج وواجهة IPEX، مما يسمح باللحام المباشر أو التوصيل، مما يتيح التكامل السريع في الأجهزة المختلفة.
4. موثوقية من الدرجة الصناعية: تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية. تتميز الركيزة السوداء لثنائي الفينيل متعدد الكلور بأنها مقاومة للحرارة ومضادة للتداخل، مما يجعلها مناسبة للبيئات القاسية.
5. متوافق للغاية: متوافق مع وحدات 4G LTE Cat-M وNB-IoT ووحدات 2G/3G التقليدية، ويستخدم على نطاق واسع في إنترنت الأشياء وأجهزة الاتصالات المحمولة.
سيناريوهات التطبيق
هوائي مدمج لجهاز التوجيه/البوابة 4G LTE
محطة الحصول على بيانات إنترنت الأشياء الصناعية (IIoT).
وحدة الاتصالات عن بعد لعداد الكهرباء/المياه الذكية
جهاز T-Box داخل السيارة ومعدات المراقبة عن بعد
الأجهزة الطرفية المالية مثل أجهزة نقاط البيع وأجهزة الصراف الآلي
أجهزة التحكم والأمن المنزلية الذكية
نقل بيانات الأجهزة الطبية المحمولة
نقل الصور بدون طيار ووحدة الاتصالات للتحكم عن بعد
التعليمات
س: هل يدعم هذا الهوائي شبكات 5G؟
ج: لا، تم تصميم GL156 لشبكات 2G/3G/4G ويدعم ما يصل إلى نطاق تردد 4G LTE (2690 ميجاهرتز).
س: هل موصل IPEX عرضة للارتخاء؟
ج: يتميز موصل IPEX بتصميم قفل للاتصال الآمن ويوفر أيضًا خيار لحام للتوصيل الدائم.
س: هل يتطلب الهوائي مطابقة المعاوقة الخارجية؟
ج: يحتوي الهوائي على دائرة مطابقة مدمجة 50 أوم ويمكن توصيله مباشرة بمنفذ RF قياسي دون مطابقة إضافية.
س: ما هو نطاق الهوائي مع كسب 5dBi؟
ج: يعتمد النطاق الفعلي على طاقة الوحدة والبيئة. يصل عادةً إلى عدة مئات من الأمتار في الهواء الطلق، ولكن هذا النطاق قد يكون أقصر في الداخل أو عندما تكون محاطًا بالعوائق.
س: هل هو مقاوم للماء والغبار؟
ج: الهوائي عبارة عن PCB عاري وليس مقاومًا للماء. ويجب تثبيته داخل الجهاز.
س: هل يمكن استخدامه لاستقبال إشارة GPS أو WiFi؟
ج: لا، تم تحسين جهاز GL156 فقط لنطاق تردد الاتصالات المتنقلة 698-2690 ميجا هرتز وهو غير مناسب لنظام تحديد المواقع العالمي (1.5 جيجا هرتز) أو WiFi (2.4/5 جيجا هرتز).
