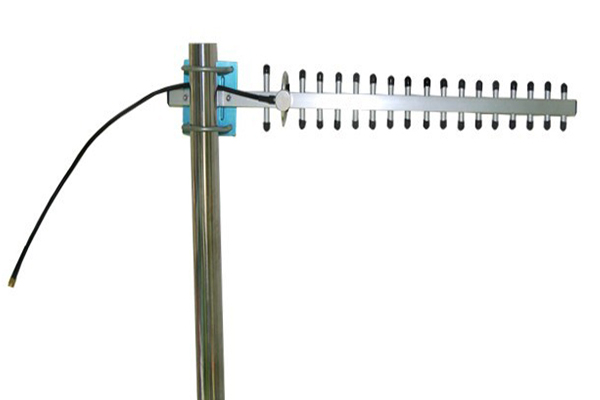

GL1722V15
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 1710-2170 |
VSWR | ≤1.5 |
كسب DBI | 15 |
عرض الشعاع الأفقي | 50 |
عرض الشعاع الرأسي | 42 |
نسبة من الأمام إلى الخلف | ≥17 |
الاستقطاب | رَأسِيّ |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 50 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
تثبيت | القطب |
الأبعاد mm | 760 |
الهوائي وزن كيلوغرام | 0.5 |
مادة العناصر المشعة | منظمة العفو الدولية |
درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
الاختلافات بين المنتجات المماثلة
| p/n | GL1722V15 | Gly900 |
| التردد ميغاهيرتز | 1710-2170 | 806-960 |
| كسب DBI | 15 | 4 |
| نوع موصل الإدخال | NK | NK |
مقدمة المنتج
1. تغطية عالية الكسب ودقيقة
كسب قوي 15 ديسيبل + زاوية شعاع ضيقة 50 درجة × 42 درجة، تزيد مسافة النقل الفعالة بمقدار 3 مرات، ويتم تقليل تداخل تناثر الإشارة.
2. الاستقرار الصناعي
-40 درجة مئوية ~ 70 درجة تشغيل نطاق درجة حرارة واسع، تصميم حماية من الصواعق التأريض DC، حمل طاقة عالي 50 وات، مناسب مع البيئات الخارجية القاسية.
3. هيكل خفيف الوزن وقوي
وحدة إشعاع من سبائك الألومنيوم، تصميم مدمج للغاية بوزن 0.5 كجم/760 مم (أخف بنسبة 40% من هوائي Yagi التقليدي)، وتقليل مقاومة الرياح بنسبة 65%.
4. فقدان إشارة منخفض للغاية
VSWR≥1.5 (متوسط الصناعة ≥1.8)، مما يقلل من فقدان انعكاس الإشارة بنسبة 35%، مما يضمن النقل الفعال في نطاق التردد الكامل 1710-2170 ميجا هرتز.
5. تصميم ذكي مضاد للتدخل
نسبة الواجهة الأمامية ≥17 ديسيبل، تعزل ضوضاء الخلفية بشكل فعال، ويقلل الاستقطاب الرأسي من التداخل متعدد المسارات، ويحسن نقاء إشارة WiFi/3G.
سيناريوهات التطبيق
1. توسيع الشبكة اللاسلكية: جسر AP خارجي / تغطية WiFi للمصنع
2. نظام الرصد عن بعد: كاميرا الوقاية من حرائق الغابات / نقل بيانات مستشعر حقل النفط
3. تعزيز تتابع الإشارة: تعويض الزاوية الميتة لإشارة الاتصالات/مركبة اتصالات الطوارئ
4.IoT hub: مجموعة أجهزة استشعار المزرعة الذكية / محطة الطقس عن بعد
5. الاتصالات الخاصة: محطة أرضية بدون طيار/الاتصالات من سفينة إلى سفينة
التعليمات
س: هل يدعم واي فاي 5 جيجا هرتز؟
ج: يدعم فقط 1710-2170 ميجا هرتز (يغطي 2.4 جيجا هرتز WiFi)، 5 جيجا هرتز يتطلب نماذج أخرى.
س: هل زاوية الشعاع 50 درجة مناسبة للإرسال لمسافات طويلة؟
ج: يقلل الشعاع الضيق من انتشار الإشارة، والحد الأقصى لمسافة الإرسال هو 8 كم (بيئة خط البصر + طاقة نقل 30 ديسيبل ميلي واط).
س: هل مانع الصواعق مطلوب؟
ج: حماية مدمجة من الصواعق المؤرضة بالتيار المستمر، ولكن يوصى بتركيب جهاز حماية من زيادة التيار في المناطق التي ترتفع فيها نسبة حدوث الصواعق.
س: هل يتطلب تركيب القطب ملحقات؟
ج: مشبك قياسي على شكل حرف U، مناسب للأعمدة φ32-50 مم، بما في ذلك الصواميل المضادة للفك.
س: هل يمكن استخدامه على 4G LTE؟
ج: يدعم نطاق التردد 2100 ميجا هرتز (Band1)، المتوافق مع أجهزة 4G السائدة.
س: هل تتطلب الطاقة 50 واط بالوعة حرارية؟
ج: تصميم تبديد الحرارة الطبيعي، درجة حرارة بيئة العمل المستمرة ذات الحمل الكامل ≥55 درجة مئوية.
