ما أهمية ارتفاع هوائي VHF؟

يعتمد الاتصال اللاسلكي الواضح على العديد من العوامل، لكن ارتفاع الهوائي هو الأهم. باستخدام هوائي VHF، غالبًا ما يحدد الارتفاع ما إذا كانت الإشارة ستصل إلى بضعة أميال أو ستنتقل إلى ما هو أبعد من الأفق. تدعم أنظمة VHF أجهزة الراديو البحرية واتصالات الطيران وخدمات الطوارئ والتنسيق الخارجي. تعمل بشكل أفضل عندما تتحرك الإشارات عبر مساحة مفتوحة دون عائق.

تعتمد إشارات VHF على خط البصر. هوائي منخفض يعاني من التضاريس والمباني وانحناء الأرض. واحد أعلى يكتسب الرؤية والاستقرار. وهذا ينطبق على الأنظمة الثابتة والأجهزة المحمولة. حتى هوائي جهاز الاتصال اللاسلكي المحمول يعمل بشكل أفضل عند حمله على مستوى أعلى أو عند استخدامه من أرض مرتفعة. يساعد فهم ارتفاع الهوائي في بناء أنظمة اتصالات أكثر وضوحًا وموثوقية.

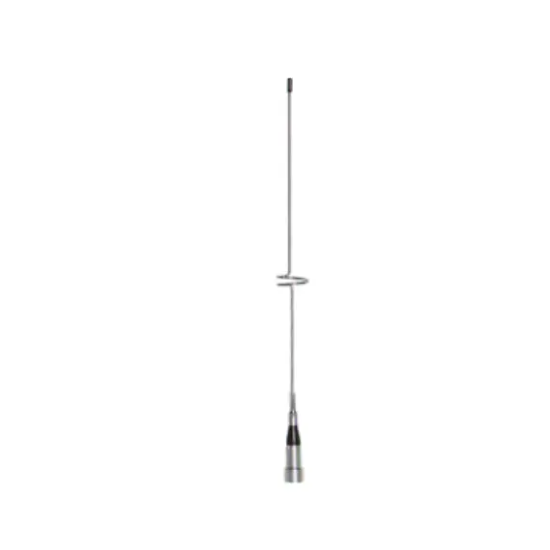

ما هو هوائي VHF وكيف يعمل؟

يقوم بإرسال هوائي VHF واستقبال طاقة الراديو. يعمل داخل نطاق التردد 30-300 ميجا هرتز. هذه الترددات تناسب الاتصالات الخارجية. تستخدمها أجهزة الراديو البحرية وأجهزة الراديو الجوية وأنظمة الطوارئ يوميًا. يقوم الهوائي بتحويل الطاقة الكهربائية إلى موجات راديو. كما أنه يلتقط الإشارات الواردة لجهاز الاستقبال. ويتحكم موقعها في مدى نجاح هذا التبادل.

تستخدم إشارات الراديو VHF انتشار خط البصر. يسافرون بشكل مستقيم، مثل الضوء المنبعث من مصباح يدوي. التلال والمباني والأشجار تحجبها أو تضعفها. كما أن انحناء الأرض يحد من المسافة. نادراً ما تنحني الإشارات حول العوائق. تحدث بعض الانعكاسات، إلا أنها تظل غير موثوقة. الارتفاع يحسن الرؤية بين الهوائيات. الرؤية الواضحة تعني تواصلًا أكثر وضوحًا.

لماذا يعد ارتفاع هوائي VHF مهمًا؟

يؤثر ارتفاع هوائي VHF بشكل مباشر على مدى قدرة جهازي الراديو على الاتصال. يمكن للهوائي الأعلى 'رؤية' المزيد من العوائق، مما يسمح لموجات الراديو بالانتقال لمسافة أبعد دون حجبها.

عندما يتم تركيب الهوائي على ارتفاع أعلى، فإن المباني والتضاريس وحتى انحناء الأرض تتداخل بشكل أقل مع الإشارة. وهذا يؤدي إلى أداء عام أفضل في ثلاثة مجالات حاسمة:

• نطاق الاتصال – تنتقل الإشارات لمسافة أبعد في البيئات المفتوحة

• اتساق الإشارة - عدد أقل من حالات التسرب وخبو أقل

• موثوقية الطوارئ - من المرجح أن يتم تلقي نداءات الاستغاثة

حتى التغييرات الصغيرة في ارتفاع الهوائي يمكن أن تؤدي إلى نتائج ملحوظة. غالبًا ما يضيف رفع هوائي VHF بضعة أقدام فقط عدة أميال من النطاق القابل للاستخدام في المياه المفتوحة أو الأراضي المسطحة. يواجه المستخدمون البحريون تحسينات كبيرة في الخارج، حيث توجد عوائق قليلة. تعتمد أنظمة الطيران على محطات أرضية طويلة لنفس السبب، وهو أن الارتفاع يزيد من الرؤية والتغطية.

ويحدث هذا التحسن دون زيادة قوة المرسل. وبدلاً من ذلك، فإننا ببساطة نعطي الإشارة مسارًا أوضح للانتقال.

أمثلة عملية على ارتفاع هوائي VHF

يوضح الجدول أدناه كيف يؤثر ارتفاع الهوائي على نطاق الموجات المترية (VHF) أحادي الاتجاه في ظل الظروف المثالية. تفترض هذه القيم التضاريس المفتوحة والحد الأدنى من التداخل وهوائي VHF مضبوط بشكل صحيح.

عندما تتواصل محطتان، يتم إضافة نطاقاتهما معًا. يصل هوائي القارب على ارتفاع 15 قدمًا ويتصل بمحطة ساحلية على ارتفاع 60 قدمًا إلى مسافة أبعد بكثير مما يستطيع أي منهما بمفرده. الارتفاع مهم على طرفي الرابط. يؤدي رفع هوائي واحد فقط إلى تحسين النتائج، لكن الارتفاع المتوازن يعمل بشكل أفضل. تنطبق هذه المبادئ على الأنظمة الثابتة وأجهزة الراديو المحمولة.

حتى هوائي جهاز الاتصال اللاسلكي المحمول يكتسب نطاقًا عند حمله على مستوى أعلى أو استخدامه من أرض مرتفعة. يساعد الوقوف على تلة أو سطح أو منصة عليا. تجنب الانحناء أو حماية الهوائي بجسمك. في كل إعداد، يظل ارتفاع الهوائي عامل الأداء الأساسي. تؤثر مواقع الإرسال والاستقبال على نجاح الاتصال.

ارتفاع هوائي VHF في الاتصالات البحرية

تعمل القوارب بالقرب من سطح الماء. وهذا يحد بطبيعة الحال من مدى إمكانية تركيب الهوائيات العالية.

تشمل مواقع التركيب البحرية الشائعة ما يلي:

• قمم الصاري

• إطارات على شكل حرف T

• الجسور الطائرة

• أقواس الرادار

يوفر هوائي VHF البحري العالي مزايا واضحة:

• وصول أطول لمكالمات الاستغاثة والسلامة

• اتصالات أكثر موثوقية بين السفن

• تقليل تلاشي الإشارة الناتج عن الأمواج والحركة

في المياه المفتوحة، الزيادات الصغيرة في الارتفاع تنتج مكاسب كبيرة. هناك القليل من العوائق، لذلك يتحسن خط الرؤية بسرعة. تحقق محطات خفر السواحل والميناء نطاقات طويلة باستخدام الأبراج أو المواقع الشاطئية المرتفعة.
تتيح لهم ميزة الارتفاع هذه سماع هوائيات القوارب المثبتة على ارتفاع منخفض على بعد عدة أميال. بالنسبة لراكبي القوارب، يظل تركيب الهوائي على أعلى مستوى ممكن من أفضل الممارسات. التثبيت الآمن والمحاذاة الرأسية لا تقل أهمية عن الارتفاع.

احتياجات ارتفاع نظام الطيران والطوارئ

تعمل أجهزة الراديو VHF الخاصة بالطائرات فوق التضاريس. يسمح هذا الارتفاع الطبيعي للطائرات بالحفاظ على اتصالات بعيدة المدى. يجب أن تعوض المحطات الأرضية. وهي تعتمد على هوائيات مرتفعة للوصول إلى الطائرات على ارتفاعات منخفضة وعالية.

تضع المطارات هوائيات VHF على الأبراج أو المباني العالية. يؤدي ذلك إلى تحسين التغطية أثناء عمليات الإقلاع والهبوط وسيارات الأجرة. تعتمد شبكات اتصالات الطوارئ بشكل كبير على الارتفاع. تعمل الأبراج الشاهقة على توسيع نطاق الرؤية عبر مناطق واسعة.

تستخدم أنظمة السلامة العامة الارتفاع من أجل:

• الحفاظ على اتصالات إرسالية موثوقة

• دعم تنسيق الاستجابة للكوارث

• تقليل المناطق الميتة في المناطق النائية

تكتسب مهام البحث والإنقاذ مزايا مهمة. كل ميل إضافي يحسن سرعة الاستجابة والنتيجة. أثناء العواصف أو الكوارث، قد تنخفض الطاقة. لا يزال الارتفاع يسمح للإشارات بالسفر عندما تتدهور الظروف.

تطبيقات الأرض وراديو هام

يقدر مشغلو الراديو الهواة ارتفاع الهوائي فوق أي شيء آخر تقريبًا. يعمل الارتفاع على تحسين الوصول دون زيادة طاقة جهاز الإرسال.

تشمل مواقع التثبيت الشائعة ما يلي:

• أسطح المنازل

• أبراج مخصصة لهذا الغرض

• الصواري المحمولة والحوامل الثلاثية

وفي البيئات الريفية، يحقق الارتفاع مكاسب هائلة. تسمح الأراضي المسطحة وعدد أقل من المباني بإشارات الموجات المترية (VHF) بالسفر بشكل نظيف. تمثل المناطق الحضرية تحديات مختلفة. تخلق المباني انعكاسات وتداخلات وتشويهًا متعدد المسارات. الارتفاع الإضافي يساعد على إزالة الإشارات من العوائق القريبة. كما أنه يقلل من التداخل الناتج عن مصادر الضوضاء على مستوى الشارع. لا تزال الأجهزة المحمولة تستفيد من الارتفاع.

يؤدي رفع هوائي VHF على سارية مؤقتة إلى تحسين الأداء بسرعة. حتى المصعد القصير يحدث فرقًا. وينطبق الشيء نفسه على هوائي جهاز الاتصال اللاسلكي المحمول عند استخدامه من أرض مرتفعة. في الأنظمة الأرضية، يظل الارتفاع بمثابة ترقية بسيطة وفعالة. إنه يحسن النطاق والوضوح والموثوقية الشاملة.

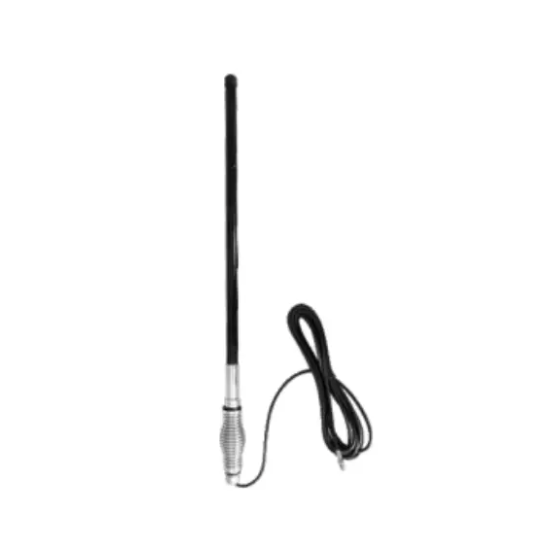

VHF vs UHF: لماذا يهم الارتفاع أكثر بالنسبة للـ VHF

يتصرف VHF وUHF بشكل مختلف.

يعمل UHF بشكل أفضل في الداخل. تتفوق الموجات المترية (VHF) في الأماكن الخارجية والمفتوحة. يظل الارتفاع أمرًا بالغ الأهمية لنجاح الموجات المترية (VHF).

كسب الهوائي مقابل ارتفاع الهوائي

يخدم كسب الهوائي وارتفاع الهوائي أغراضًا مختلفة. إنهم يعملون معًا ولكنهم يحلون مشاكل منفصلة. يتحكم الكسب في كيفية انتشار الطاقة الراديوية. كسب أعلى يضغط زاوية الإشعاع العمودي. يؤدي هذا إلى إنشاء نمط إشارة مسطح. ينتقل المزيد من الطاقة إلى الخارج، وليس إلى أعلى أو إلى أسفل.

يحدد الارتفاع ما يمكن للهوائي 'رؤيته'. فهو يزيل العوائق ويوسع خط الرؤية. الهوائي عالي الكسب المثبت على مستوى منخفض لا يزال يعاني. المباني والتضاريس والنباتات تحجب الإشارة. غالبًا ما يؤدي رفع هوائي VHF القياسي إلى تحقيق نتائج أفضل. يعمل الارتفاع على تحسين التغطية قبل أن يصبح الكسب مفيدًا.

للحصول على أفضل أداء:

• استخدم الارتفاع لإزالة العوائق

• استخدم الكسب لتشكيل منطقة التغطية

• التوازن على حد سواء على أساس التضاريس

في معظم أنظمة الموجات المترية (VHF)، يوفر الارتفاع أكبر تحسين أولاً. احصل على الضبط الدقيق للارتفاع الذي يجعله ممكنًا.

وضع هوائي وتوجيهه

يؤدي الوضع الصحيح إلى تحسين الاتصال بالترددات العالية جدًا (VHF) بشكل كبير. يمكن أن يؤدي الوضع السيئ إلى إهدار أفضل الهوائي. يجب أن يتم تعظيم الارتفاع بشكل آمن. البيئة المحيطة الواضحة لها نفس القدر من الأهمية.

اتبع مبادئ التنسيب هذه:

• قم بتركيب الهوائي على أعلى مستوى عملي

• يبقيه عموديا للاستقطاب المناسب

• تجنب الأسطح المعدنية القريبة

• افصلها عن الأجهزة الإلكترونية الأخرى

يؤثر الاتجاه على مطابقة الإشارة. تتوقع أنظمة VHF الاستقطاب العمودي. الهوائي المائل يقلل من قوة الإشارة. ينخفض ​​النطاق بسرعة مع تفاقم المحاذاة. تحتاج الإعدادات المحمولة أيضًا إلى الاهتمام. يعمل هوائي جهاز الاتصال اللاسلكي المحمول بشكل أفضل عند حمله في وضع مستقيم. الوقوف على أرض مرتفعة يساعد أيضًا. غالبًا ما تؤدي التغييرات الصغيرة إلى تحسينات ملحوظة.

جودة الكابل وفقدان الإشارة

تنقل الكابلات المحورية الطاقة من الراديو إلى الهوائي. تهدر الكابلات الضعيفة الطاقة قبل أن تشع. يؤدي تشغيل الكابلات الطويلة إلى زيادة الخسارة. يؤدي الكابل ذو الجودة المنخفضة إلى تفاقم المشكلة.

الأداء الأفضل يأتي من:

• أطوال الكابلات القصيرة

• أنواع الكابلات المحورية منخفضة الخسارة

• موصلات مختومة بشكل صحيح

يؤدي التعرض للطقس إلى تدهور الكابلات ببطء. تسبب دورات الشمس والرطوبة ودرجة الحرارة الضرر. يعمل الهواء المالح على تسريع عملية التآكل. تحتاج المنشآت البحرية إلى تفتيش متكرر. الموصلات السائبة أو المتآكلة تقلل من الكفاءة. يزداد فقدان الإشارة بهدوء مع مرور الوقت. تمنع عمليات الفحص المنتظمة حدوث انخفاضات مخفية في الأداء. جودة الكابل تحمي الفوائد المكتسبة من ارتفاع الهوائي.

التأثيرات البيئية على نطاق الموجات المترية (VHF).

تؤثر الظروف البيئية على سلوك إشارة VHF. إنها تغير مدى سهولة انتقال الإشارات عبر الفضاء. يمتص المطر الغزير بعض طاقة الراديو. يسبب الضباب الكثيف تشتتًا خفيفًا عند ترددات VHF. الغطاء النباتي يحجب مسارات خط البصر. الأشجار والأوراق الرطبة تضعف الإشارات بسرعة. حالات البحر الهائج تخلق انعكاسات. تتسبب حركة الموجة في تلاشي الإشارة وتقلبها.

تشمل التحديات البيئية الشائعة ما يلي:

• هطول الأمطار الغزيرة يقلل من الوضوح

• التضاريس الحرجية تسد المسارات المباشرة

• الفوضى الحضرية تخلق تداخلاً متعدد المسارات

• انعكاسات المياه المفتوحة تسبب البهتان

هوائي VHF أعلى يقلل من هذه التأثيرات. الارتفاع يزيل الغطاء النباتي والتداخل السطحي. تعمل مسارات الإشارة الواضحة دائمًا بشكل أفضل. الارتفاع يعطي الإشارات مساحة أنظف للسفر.

إلى أي مدى يجب أن يكون هوائي VHF؟

يعتمد ارتفاع الهوائي على حالة الاستخدام. تتطلب التطبيقات المختلفة ارتفاعات مختلفة.

تساعد إرشادات التخطيط العامة على:

يستفيد هوائي جهاز الاتصال اللاسلكي المحمول من ارتفاع الجسم. يؤدي رفعه إلى مستوى أعلى إلى تحسين خط الرؤية. تكتسب القوارب نطاقًا أكبر مع زيادة ارتفاع الصاري. تعتمد المحطات الساحلية على الأبراج أو التضاريس المرتفعة. قد تحد اللوائح المحلية من التركيبات. اتبع دائمًا قواعد السلامة وتقسيم المناطق.

هل هناك شيء مثل مرتفع جدًا؟

تقدم الهوائيات الطويلة للغاية تحديات جديدة. المزيد من الارتفاع يزيد من الضغط الميكانيكي. تحميل الرياح يصبح كبيرا. تطبق العواصف القوة على الهياكل العالية. الاستقرار الهيكلي مهم. قد تتعرض التركيبات الضعيفة لخطر الفشل وتلف المعدات.

تشمل القيود الأخرى ما يلي:

• تعقيد التثبيت

• صعوبة الصيانة

• قيود التصاريح وتقسيم المناطق

يجب أن يظل الارتفاع عمليًا. تحقيق التوازن بين الأداء والسلامة والمتانة.

كيفية تحسين ارتفاع هوائي VHF الخاص بك

تحسين الارتفاع لا يتطلب تدابير متطرفة. يوفر التنسيب الذكي نتائج قوية.

اتبع هذه الخطوات العملية:

• حدد أعلى نقطة تثبيت آمنة

• أبقِ الهوائي خاليًا من العوائق القريبة

• الحفاظ على المحاذاة العمودية الصارمة

• استخدم أجهزة التركيب المقاومة للتآكل

الصواري القابلة للتعديل تضيف المرونة. أنها تتكيف مع البيئات المتغيرة. لا تزال الإعدادات المؤقتة تكتسب مزايا. حتى الارتفاع القصير يحسن التواصل. يظل الارتفاع أحد أبسط الترقيات. إنه يحسن النطاق والوضوح والموثوقية.

التعليمات

س: ما أهمية ارتفاع هوائي VHF؟

ج: يعمل الارتفاع على تحسين خط الرؤية، مما يسمح لإشارات الموجات المترية (VHF) بالانتقال لمسافة أبعد مع وجود عوائق أقل.

س: هل يؤدي رفع هوائي VHF إلى زيادة النطاق دون إضافة طاقة؟

ج: نعم، يزيد الارتفاع من مدى الرؤية والمدى دون زيادة خرج جهاز الإرسال.

س: ما هو مقدار فرق الارتفاع الذي يؤدي إلى تحسن ملحوظ؟

ج: حتى بضعة أقدام يمكن أن تضيف عدة أميال من النطاق في البيئات المفتوحة أو المسطحة.

س: هل ارتفاع الهوائي مهم للإرسال والاستقبال؟

ج: نعم، يؤثر الارتفاع على الأداء على طرفي وصلة الاتصال.

س: هل ارتفاع الهوائي أكثر أهمية من كسب الهوائي للموجات المترية (VHF)؟

ج: في معظم الحالات، يوفر الارتفاع مكاسب أداء أكبر من المكاسب وحدها.

خاتمة

يظل ارتفاع الهوائي أحد أبسط الطرق لتحسين أداء الموجات المترية (VHF). إنه يوسع النطاق، ويثبت الإشارات، ويعزز الموثوقية في الاستخدام اليومي وفي حالات الطوارئ. من القوارب والطائرات إلى المحطات الأرضية وأجهزة الراديو المحمولة، يعمل الارتفاع الإضافي على إزالة العوائق وتحسين خط الرؤية. هناك عوامل أخرى مهمة، لكن الارتفاع يضع الأساس.

سواء كنت تستخدم هوائي VHF ثابتًا أو هوائي جهاز اتصال لاسلكي محمول، فإن الارتفاع الذكي يوفر مكاسب فورية. مع التركيب والمحاذاة الصحيحة، تدوم هذه الفوائد. للحصول على معدات اتصالات VHF موثوقة والدعم الفني، تقدم Zhengzhou LEHENG Electronic Technology Co., Ltd. حلولاً مصممة للأداء الواقعي.
