ما هو هوائي ميمو؟

تمثل هوائيات MIMO مدخلات متعددة ومخرجات متعددة. عادةً ما تستخدم لـ IEEE 802.11n ، ولكن يمكن استخدامها أيضًا لتقنيات 802.11 الأخرى. يمكن تقسيم تقنية MIMO تقريبًا إلى فئتين: نقل/تلقي التنوع والضمادات المكانية. يُطلق على هوائي MIMO أحيانًا التنوع المكاني ، لأنه يستخدم قنوات مكانية متعددة لنقل البيانات واستلامها ، ويمكن تحسين قدرة القنوات باستخدام تقنية MIMO.

تصنيف هوائيات MIMO

يمكن تقسيم هوائي MIMO إلى SISO (إخراج واحد إدخال واحد) ، MISO (إخراج واحد إدخال واحد) ، SIMO (إدخال واحد مخرجات متعددة) ، MIMO و MIMO التعاونية وفقًا لنظامه.

(1) SISO ، الذي يتبنى انتقال الهوائي واحد واستقبال هوائي واحد. من الناحية النظرية ، تقتصر سعة المعلومات على الهوائي المفرد بواسطة SNR للرابط.

(2) ميسو ، الذي يتبنى انتقال متعددة أنتينا واستقبال المنفردة. تتبنى المحطة الأساسية انتقالًا متعدد المناطق ، ويمكن لجميع المستخدمين النهائيين التي تخدمها المحطة الأساسية الحصول على كسب تنوع الإرسال ، وتزيد سعة الارتباط بشكل عام مع زيادة عدد الهوائيات.

(3) سيمو ، باستخدام ناقل الحركة الهوائي المفرد واستقبال متعددة أنتينا ، يمكن لجميع المستخدمين النهائيين التي تخدمها المحطة الأساسية الحصول على كسب تنوع الاستقبال ، وتزيد سعة الارتباط بشكل متطور مع زيادة عدد الهوائيات.

(4) MIMO ، التي تتبنى انتقال متعددة أنتينا واستقبال متعددة أنتينا ، والمزيج من تكوينات الهوائي المختلفة بين جهاز الإرسال والمستقبل يمكن أن يحسن بشكل كبير معدل نقل البيانات وسعة النظام.

تطبيق هوائي MIMO

تطبيق MIMO في 3G ، دخل البحث على تقنية MIMO إلى مرحلة ناضجة نسبيًا. ولكن حتى الآن ، نادراً ما تم تنفيذ Mimo تجاريًا في الأنظمة الخلوية. بالإضافة إلى مخطط MIMO ، لم تبن 3G (الجيل الثالث) أي مخطط MIMO. هناك عاملان رئيسيان يؤثران على تسويق أنظمة MIMO على نطاق واسع: أحدهما مشكلة الهوائي. في تصميم نظام MIMO ، يعد عدد الهوائيات وتباعدها معلمات نظام مهمة للغاية. بالنسبة للمحطة ، يكون تباعد طول الموجة 1/2 كافيًا لضمان التلاشي غير المرتبطة ، ومن الممكن استخدام هوائيات على الأكثر. بالنسبة للهاتف المحمول ، قد يكون تثبيت اثنين من الهوائيات مشكلة. وذلك لأن اتجاه تصميم الهاتف المحمول هو وضع الهوائي في الغلاف لتحسين جاذبية المظهر ، مما يجعل متطلبات التباعد قاسية تقريبًا. والثاني هو تعقيد المتلقي. أولاً ، يزيد تقدير قناة MIMO في المتلقي من التعقيد. بالإضافة إلى ذلك ، يأتي التعقيد أيضًا من RF (التردد الراديوي) ، وخوارزمية الفصل المتقدمة للأجهزة والمستقبل. إن توافق النظام مع شبكات غير MIMO الحالية ، فإن حقيقة أن الاتحاد الدولي (اتحاد الاتصالات الدولية) لم يقل بعد نموذج قناة MIMO ، وينظر في معلومات CSI (معلومات حالة القناة) للمرسل أيضًا. 2. تم استخدام التطبيقات الأخرى لتكنولوجيا MIMO MIMO على نطاق واسع في مجال الوصول اللاسلكي العريض النطاق الثابت ، والشركات الرئيسية التي تتبنى MIMO هي تقنيات Iospan Wirolless و Raze. نظام Airburst الخاص بـ Iospan Wireless هو نظام FDD (Duplex Duplex) يعتمد على تعدد الإرسال في تقسيم التردد المتعامد MIMO-OFDM. يحتوي نظام Skyfir على Raze Technologies أيضًا على واجهة MIMO ويمكن ترقيته باستخدام وحدة التحكم في شكل شعاع.

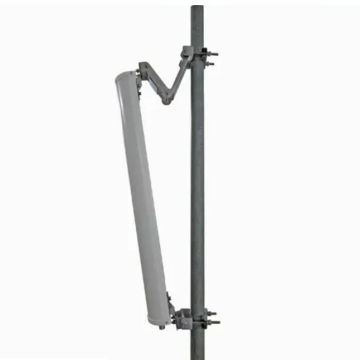

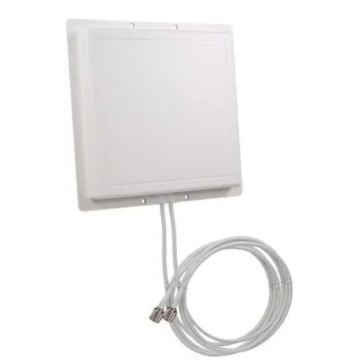

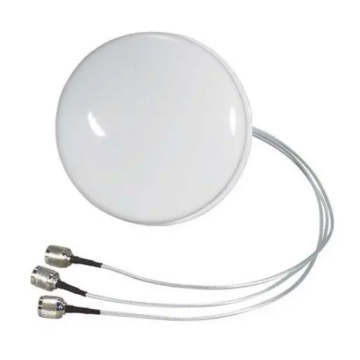

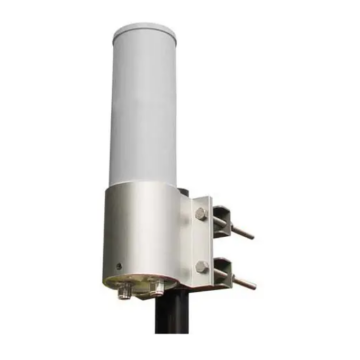

أنواع هوائيات mimo

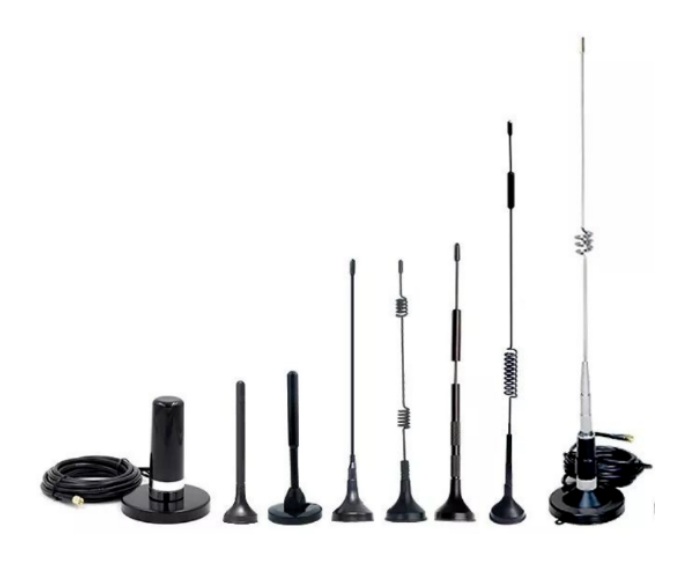

ما هو هوائي المغناطيس؟

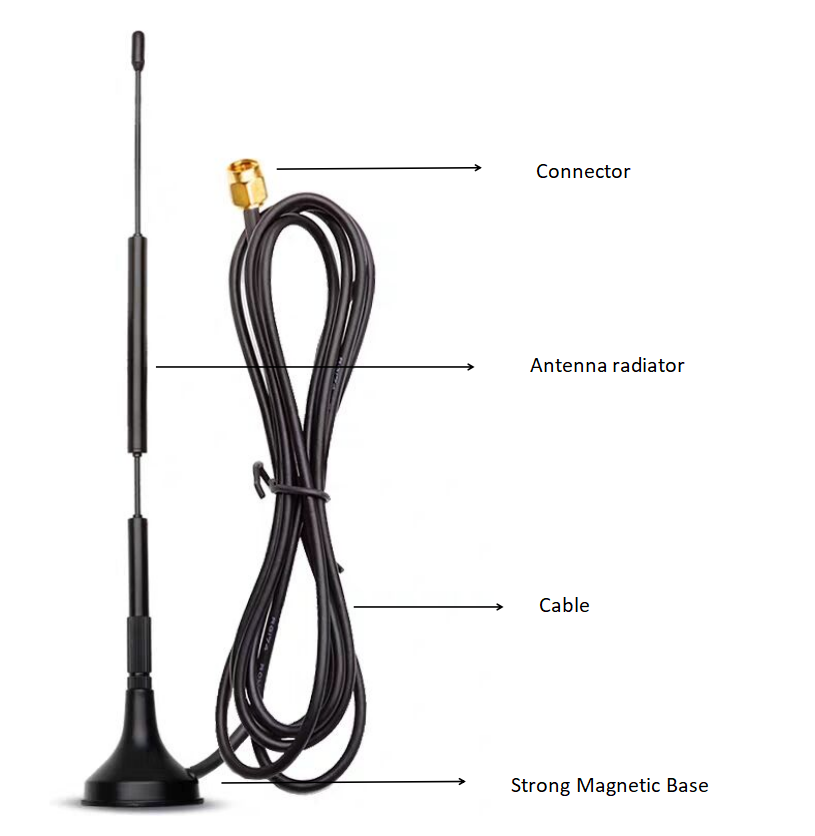

هيكل هوائي المغناطيس

1. يتكون المبرد الهوائي من الفولاذ المقاوم للصدأ والنحاس النقي وسبائك الذاكرة والمواد الأخرى ، وشكله عمومًا سوط أو قضيب. برادياتير الهوائي المصاص هو في الواقع هوائي أحادي القطب (السوط) ، وهو ذراع لمذبذب متماثل عمودي على طائرة موصل مثالية (الأرض). وفقًا لمبدأ الهوائي ، فإن تردد الرنين لهوائي الأسلاك هو مضاعف عدد صحيح بطول الموجة 1/2. وفقًا لمبدأ صورة المرآة ، فإن الحد الأدنى المثالي للحجم الكهربائي لهوائي المغناطيس هو طول الموجة 1/4 على المستوى اللانهائي المثالي. إذا تم تحسين المكسب ، فيمكننا زيادة طول المبرد الهوائي (مضاعف عدد صحيح من طول الموجة 1/4) عن طريق إضافة الحث في الوسط.

2. تتمثل وظيفة القاعدة المغناطيسية القوية في إصلاح الهوائي بأكمله والتأكد من أن هوائي المغناطيس في ملامسة موصلة مع المعدن الممتص.

3. تشمل الكابلات عمومًا سلسلة RG (RG58 و RG174) والأسلاك ثلاثية الأبعاد.

4. الأنواع الشائعة لموصل الهوائي هي: N-Head ، SMA ، BNC ، TNC ، I-PEX ، وما إلى ذلك ، بينها ، الموصلات الشائعة لهوائيات المغناطيس هي N-Head و SMA و BNC و TNC ، وما إلى ذلك ، والتي يتم تقسيمها إلى ذكور وإناث. عند اختيار الهوائيات ، يجب عليك شراء الموصلات التي تتطابق مع الجهاز.

نقطتان يجب الانتباه إليهما عند استخدام هوائي المغناطيس

يجب أن يتم امتصاصها في الجزء العلوي من الخزانة أو القاطرة لضمان ارتفاع واتجاه الإشعاع ، وذلك لإعطاء اللعب الكامل لأفضل أداء للهوائي ؛ إذا تم تثبيتها في أجزاء أخرى ، فسوف يتسبب ذلك في موجات دائمة وأنماط وتغيرات الارتفاع ، مما يؤثر على نطاق الاتصال. 2. حاول تثبيت الهوائي في مجال واسع من الرؤية وتجنب تثبيته في رمح أو في مكان ذو بيئة كهرومغناطيسية معقدة. بهذه الطريقة فقط يمكن تحسين جودة الاتصال وتخفيض ظواهر التداخل غير المتوقعة مثل ضوضاء الخلفية.

الغرض من هوائي المغناطيس

الحديث عن استخدام هوائي المغناطيس ، دعنا نتحدث عن مزاياه أولاً. إذا كانت طريقة التثبيت صحيحة ، فإن نسبة الموجة الدائمة لهوائي المغناطيس أفضل وأكثر كفاءة من تلك الموجودة في الهوائي المدمج ، وليس هناك حاجة للتخصيص. تحت نفس نطاق التردد والحجم الهيكلي مثل هوائي عصا الغراء ، يكون المكسب أعلى ومسافة الإرسال أطول ، ويمكن تحديد مواضع التثبيت المختلفة وفقًا لمتطلبات الاستخدام الفعلي. بالإضافة إلى المزايا المذكورة أعلاه ، يحتوي هوائي المغناطيس أيضًا على مجموعة واسعة من الاستخدامات ، بالإضافة إلى آلات البيع اليومية لدينا ، وخزانات صريحة ، وأجهزة الراديو للسيارة ، ولكنها مناسبة أيضًا للوحدات النمطية اللاسلكية والبوابات اللاسلكية مع متطلبات الكسب المتوسطة.

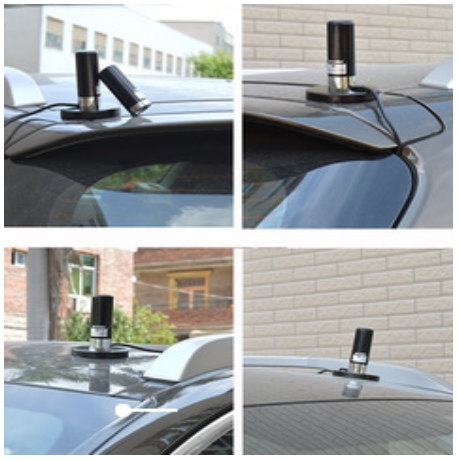

يمكن استخدام هوائي المغناطيس في الصناديق الكهربائية والسيارات في الهواء الطلق. عند استخدامها في الهواء الطلق ، يمكن تصنيع Radome من FRP والمواد الأخرى ، والتي يمكن أن تكون مقاومة للماء ومقاومة للرياح.

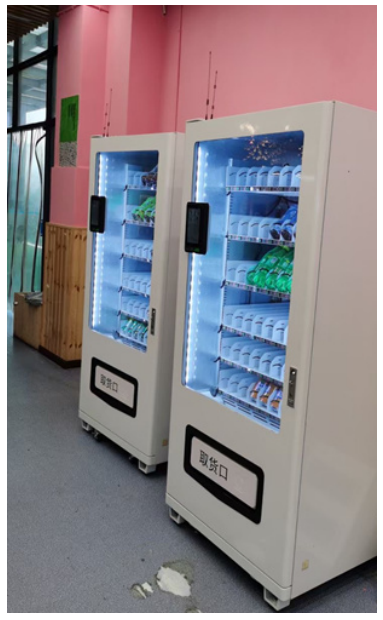

يمكن أيضًا استخدام هوائي المغناطيس في آلات قاعدة الهوائي عبارة عن مصاصة مغناطيسية قوية ، يسهل تثبيتها ويصعب تسقطها البيع . .
