مبدأ العمل لهوائي الطائرات بدون طيار ونطاقات تردد الاتصالات شائعة الاستخدام

كيف تعمل

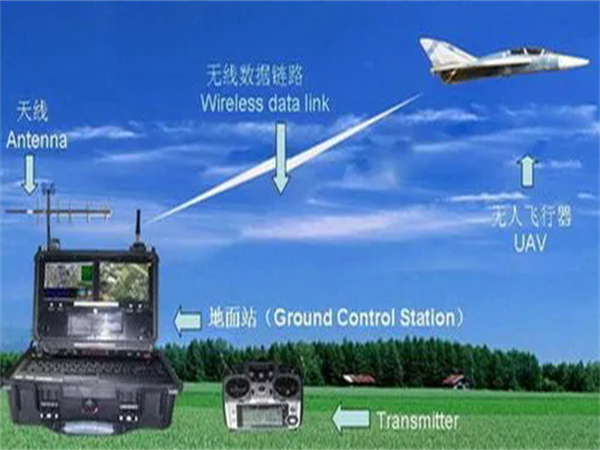

‌ مبدأ العمل لهوائيات الطائرات بدون طيار يعتمد على خصائص الإشعاع والاستقبال للموجات الكهرومغناطيسية لتحقيق التواصل بين الطائرات بدون طيار ومحطات التحكم في الأرض أو الأقمار الصناعية أو غيرها من الطائرات بدون طيار. ‌ هوائيات تستخدم خصائص الإشعاع والاستقبال للموجات الكهرومغناطيسية. يحتاج التصميم إلى النظر في معلمات متعددة مثل التردد والكسب والاتجاهية ووضع الاستقطاب وما إلى ذلك لضمان استقرار وكفاءة انتقال الإشارة.

وفقًا لاستخداماتها وخصائصها التقنية ، يمكن تقسيمها تقريبًا إلى هوائيات GPS ، وهوائيات نقل الصور ، وهوائيات نقل البيانات ، والقياس والتحكم هوائيات ، والهوائيات المتكاملة الناشئة متعددة النطاق.

（1） هوائي GPS مسؤول عن تحديد المواقع الدقيقة للتأكد من أن الطائرة بدون طيار لا تفقد طريقها ؛

（2） هوائي نقل الصور هو المسؤول عن نقل الفيديو عالي الدقة ، مما يجعل المشغل يشعر كما لو كان في المشهد ؛

（3） يتم استخدام هوائي نقل البيانات لنقل تعليمات التحكم وبيانات الرحلة للتأكد من أن التعليمات دقيقة ؛

（4） يدمج هوائي القياس والتحكم في وظائف المراقبة والتحكم وهو مفتاح الإدارة عن بُعد للطائرات بدون طيار ؛

（5） يمثل الهوائي المتكامل متعدد النطاق الاتجاه المستقبلي. من خلال دمج نطاقات تردد متعددة ، يتم تحسين معدل استخدام الهوائي ويتم تبسيط تعقيد التصميم.

نطاقات تردد الاتصالات العمل الشائعة الاستخدام

◆ 840.5-845 ميجا هرتز: يستخدم في رابط التحكم عن بُعد في الوصلة الصاعدة لنظام الطائرات غير المأهولة ، والذي يمكن أيضًا استخدامه من 841-845 ميجا هرتز للتحكم عن بُعد في الوصلة الصاعدة وروابط القياس عن بعد الوصلة السفلية بطريقة التقسيم الزمني. هذا يعني أن الطائرة بدون طيار تتلقى إشارات من جهاز التحكم عن بُعد لتنفيذ تعليمات تشغيل الطيران ، مثل الإقلاع والهبوط.

◆ 1430-1444MHz‌: يستخدم بشكل أساسي لقياس عن بُعد وروابط نقل المعلومات لأنظمة الطائرات غير المأهولة. تتضمن البيانات التي ترسلها الطائرة بدون طيار معلومات مثل الموقع والسرعة والارتفاع وطاقة البطارية وما إلى ذلك. من بينها ، تجدر الإشارة إلى أن شريط التردد من 1430 إلى 1438 ميجا هرتز يستخدم لارتفاع الطائرات غير المأهولة ونقل فيديو طائرات الهليكوبتر ، وغيرها من الطائرات غير المأهولة.

◆ 2408-2440MHz‌: يمكن استخدامه كنطاق تردد احتياطي للتحكم عن بُعد في الوصلة الصاعدة ، والقياس عن بعد الوصلة الهوية ونقل المعلومات لأنظمة المركبات الجوية غير المأهولة. لديها خصائص القدرة الحيود القوي والتوافق الجيد وقدرة الإرسال القوية.

◆ 5.8 جيجا هرتز: يستخدم بشكل أساسي لنقل فيديو الميكروويف اللاسلكي في مجال التصوير الجوي ، فهو خفيف في الحجم ، ومنخفض في الحرارة ، ويحتوي على مسافة طويلة من ناقل الحركة ، وعدد كبير من القنوات ، والتداخل القليل.
