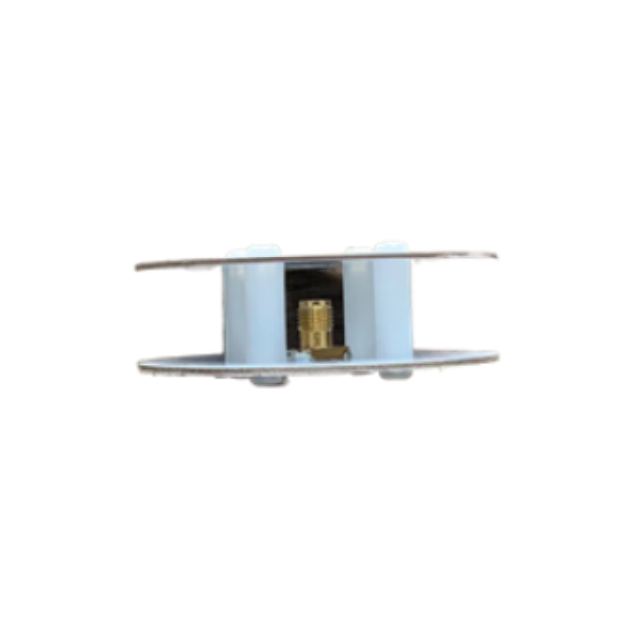

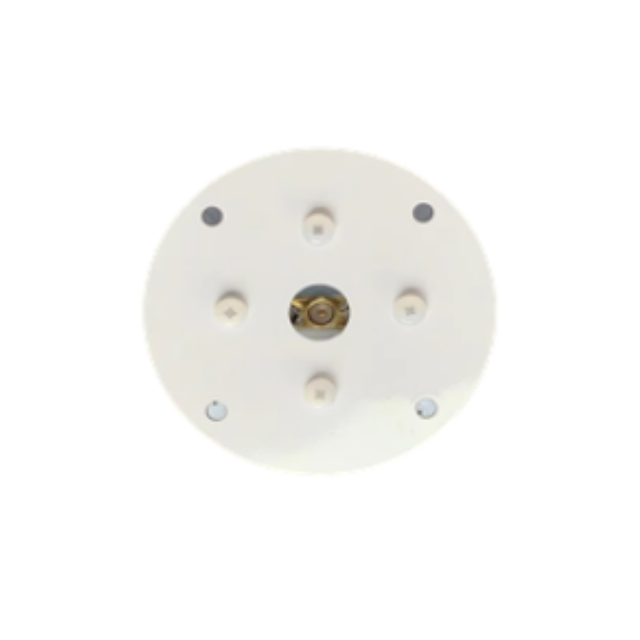

GL-6283H-3
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد | 6200-6800/7700-8300MHz |
VSWR | ≤2.5 |
يكسب | 3.0DBI |
عرض العاصفة- ° | H: 360 ° E: 60 ° |
الاستقطاب | رَأسِيّ |
مقاومة المدخلات | 50Ω |
أقصى قوة | 20W |
المواصفات الميكانيكية | |
نوع الموصل | SMA-K |
Dimensions | Ø42 × 21mm |
وزن الهوائي | 0.08 كجم |
مادة المبرد | لوحة التردد العالية |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
مقدمة المنتج
تغطية تردد النطاق dual - يغطي الهوائي GL - 6283H - 3 نسلتين للتردد ، 6200 - 6800 ميجا هرتز و 7700 - 8300 ميجا هرتز. يجعل هذا التصميم المزدوج - النطاق مناسبًا لمجموعة متنوعة من التطبيقات التي تعمل ضمن فرق التردد المحددة هذه ، مما يوفر مرونة لاحتياجات الاتصالات اللاسلكية المختلفة.
نمط الإشعاع متعدد الاتجاهات ： مع عرض شعاع أفقي 360 درجة ، يمكن للهوائي أن ينقل ويتلقى إشارات في جميع الاتجاهات الأفقية. تعتبر هذه الميزة الشاملة للاتجاهية مثالية للتطبيقات التي يلزم توزيع إشارة واسعة في المنطقة ، مما يضمن اتصالًا سلسًا في اتجاهات مختلفة.
مكسب لائق وعرض العاصفة - يحتوي على ربح 3.0DBI ، والذي يمكن أن يعزز الإشارات بشكل فعال ضمن نطاق تردد التشغيل الخاص به. تساعد عرض شعاع العمودي 60 ° في توفير تغطية معقولة في الاتجاه العمودي ، مما يجعلها مناسبة لكل من التطبيقات الداخلية والخارجية حيث يحتاج الهوائي إلى تغطية نطاق ارتفاع معين.
مقاومة مستقرة وانخفاض VSWR ： الهوائي لديه مقاومة المدخلات من 50Ω و VSWR ≤2.5. تضمن المقاومة المستقرة من 50Ω نقل الطاقة الفعال ، في حين أن VSWR منخفض نسبيا يقلل من انعكاس الإشارة ، وهو أمر بالغ الأهمية للحفاظ على اتصال مستقر ونقل إشارة موثوق.
تصميم مضغوط وخفيف الوزن ： GL - 6283H - 3 يحتوي على حجم مضغوط من Ø42 × 21 مم ويزن 0.08 كجم فقط. هذا يجعل من السهل تثبيت ودمج الأجهزة المختلفة. يعد عامل الشكل الصغير مفيدًا بشكل خاص للتطبيقات التي تكون فيها المساحة محدودة ، كما هو الحال في الأجهزة اللاسلكية الصغيرة أو المنشآت الداخلية في المعدات.
سيناريوهات التطبيق
مستشعرات إنترنت الأشياء والمستشعرات الذكية : اتصال موثوق للأتمتة الصناعية والزراعة الذكية.
أنظمة الطائرات بدون طيار/الطائرات بدون طيار : اتصال مستقر في المراقبة الجوية ونقل البيانات.
الاتصالات العسكرية : معالجة الإشارات الآمنة في بيئات وعرة عالية المخاطر.
الشبكات اللاسلكية الداخلية : تغطية موحدة للمكاتب أو المستودعات أو المباني الذكية.
القياس عن بُعد ومراقبة عن بُعد : نقل البيانات عالي التردد لمراقبة البنية التحتية.
الأسئلة الشائعة
س: ما هي أشرطة التردد التي يدعمها هذا الهوائي؟
A: النطاقات المزدوجة: 6200-6800MHz و 7700-8300MHz.
س: هل هو مناسب للاستخدام في الهواء الطلق؟
ج: مصمم للاستخدام الداخلي ولكن يقاوم -40 درجة مئوية إلى +65 درجة مئوية في الإعدادات الخارجية المحمية.
س: ما هو نوع الموصل الذي يتم تضمينه؟
ج: SMA-K لسهولة توافق كابل RF.
س: هل هذا هوائي اتجاهي؟
ج: لا ، إنها في كل مكان مع تغطية أفقية 360 درجة.
س: ما هي قدرة معالجة الطاقة القصوى؟
ج: يدعم ما يصل إلى 20W طاقة الإدخال.
س: ما الاستقطاب الذي يستخدمه؟
ج: الاستقطاب العمودي لمحاذاة الإشارة الأمثل.
س: هل لديها VSWR منخفضة؟
ج: نعم ، VSWR ≤2.5 يقلل من فقدان الإشارة.
