gllnb01
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | مواصفة | غرض | مواصفة |
نطاق تردد الإدخال | فرقة منخفضة: 10.70 ~ 11.70 جيجا هرتز | اكتساب التسطيح | ± 0.5db/26mhz |
النطاق العالي: 11.70 ~ 12.75 جيجا هرتز | صليب بول. عزل | 25dB (Typ.) | |
نطاق تردد الإخراج | فرقة منخفضة: 950 ~ 1950MHz | رفض الصورة | 40dB (دقيقة) |
النطاق العالي: 1100 ~ 2150MHz | إخراج VSWR | 2.0: 1 (كحد أقصى) | |
التردد | فرقة منخفضة: 9.75 جيجا هرتز | P1 DB | 0DBM (دقيقة) |
فرقة عالية: 10.60 جيجا هرتز | العاصمة الاستهلاك الحالي | 150ma (طبقة) | |
ثبات التردد | ± 1.0MHz (كحد أقصى)@+25 ℃ | تبديل النطاق المنخفض/العالي | فرقة منخفضة: 0Hz |
± 2.0 MHz (كحد أقصى)@-30 ℃ ~+70 ℃ | النطاق العالي: 22 كيلو هرتز ± 4KHz | ||
ضوضاء المرحلة | -60D قبل الميلاد/هرتز@1KHz | بول. تبديل الجهد | 10.5 ~ 14.0V vertical |
-80D قبل الميلاد/هرتز@10khz | 16.0 ~ 20.0V Horizontal | ||
-100D قبل الميلاد/هرتز@100 كيلو هرتز | الرطوبة النسبية | 0 ٪ ~ 95 ٪ | |
كسب التحويل | 60dB (Typ.) | درجة حرارة التشغيل | -30 ℃ ~+70 ℃ |
رقم الضوضاء | 0.3db (Typ.) | نوع الموصل | موصل الإناث 75Ω |
مقدمة المنتج

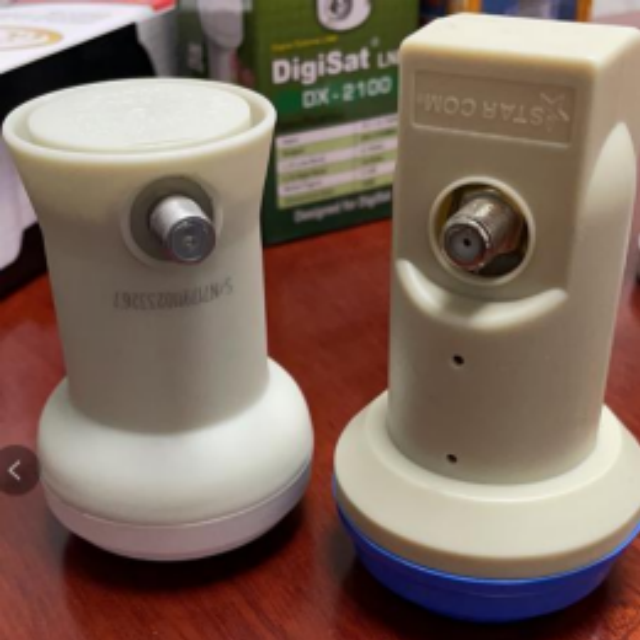

تغطية نطاق التردد الواسع ： تدعم LNBF الفردية GLLNB01 KU نطاق تردد إدخال واسع من 10.70 - 12.75 جيجا هرتز ، ويغطي كل من النطاقات المنخفضة والعالية. يتيح هذا النطاق الواسع استلام مجموعة متنوعة من إشارات الأقمار الصناعية ، مما يجعلها مناسبة لمختلف التطبيقات القائمة على الأقمار الصناعية التي تعمل داخل طيف KU - الفرقة.
تحويل إشارة الأداء العالية ： مع زيادة تحويل نموذجي قدره 60 ديسيبل ، يمكنه تضخيم الإشارات الواردة الضعيفة بشكل فعال. يضمن هذا المكسب العالي أن تكون إشارات الإخراج قوية بما يكفي لمزيد من المعالجة في أجهزة استقبال الأقمار الصناعية أو غيرها من أجهزة الاتصال ، مما يوفر مصدر إشارة واضح ومستقر.
الشكل المنخفض للضوضاء ： يضم رقم ضوضاء نموذجي يبلغ 0.3 ديسيبل ، يقلل GLLNB01 من كمية الضوضاء المضافة إلى الإشارة أثناء عملية التحويل. تعتبر هذه خاصية الضوضاء المنخفضة أمرًا بالغ الأهمية للحفاظ على جودة الإشارة ، وخاصة في التطبيقات التي يلزم وجود إشارة مجانية عالية الجودة ، مثل الاستقبال التلفزيوني القمر الصناعي.
العزلة الجيدة والرفض ： يوفر 25 ديسيبل (نموذج) من الصليب - pol. العزلة و 40 ديسيبل (دقيقة) من رفض الصورة. تساعد هذه الميزات على منع تداخل الإشارة من الاستقطاب المجاور وإشارات الصور غير المرغوب فيها ، مما يضمن أن تكون الإشارة المستلمة نظيفة ودقيقة.
بيئة تشغيل واسعة ： تعمل في نطاق درجة حرارة - 30 ℃ إلى +70 ℃ والرطوبة النسبية من 0 ٪ - 95 ٪ ، يمكن أن يعمل GLLNB01 في الظروف البيئية المتنوعة. هذا التسامح الواسع النطاق يجعله مناسبًا للاستخدام في مناخات ومواقع مختلفة ، من المناطق الباردة إلى المناطق الحارة والرطبة.
سيناريوهات التطبيق
تلفزيون القمر الصناعي المنزلي : مثالي لتعزيز وضوح الإشارة في الإعدادات السكنية.
البث والاتصالات السلكية واللاسلكية : موثوقة للأنظمة المهنية التي تتطلب تواتر LO مستقرة (± 1MHz).
المراقبة عن بُعد : أداء متين في المنشآت المعرضة للطقس مثل محطات الأرصاد الجوية.
التعليمات
س: هل هذا متوافق مع LNBF مع أطباق KU النطاق القياسية؟
ج: نعم ، إنه يستخدم موصل أنثى عالمي 75Ω للتكامل السلس.
س: كيفية التبديل بين النطاقات المنخفضة والعالية؟
ج: تنشيط النطاق العالي عبر نغمة 22 كيلو هرتز ± 4KHz ؛ يستخدم النطاق المنخفض 0Hz.
س: ما هو التحكم في الاستقطاب؟
A: عمودي: 10.5-14.0v ؛ أفقي: 16.0-20.0 فولت.
س: هل يمكن أن تصمد أمام الأمطار الغزيرة أو الثلج؟
ج: نعم ، تصميمه المختوم ونطاق درجة الحرارة الواسعة يضمنون مقاومة الطقس.
س: هل تشمل أجهزة تصاعد؟
ج: لا ، لكنه يناسب حاملي LNBF القياسية.
س: ما هو ثبات الترددات؟
A: ± 1MHz عند 25 درجة مئوية ؛ ± 2MHz من -30 درجة مئوية إلى +70 درجة مئوية.
س: هل الموصل مقاوم للتآكل؟
ج: نعم ، تم تصميم الموصل الإناث 75Ω للمتانة على المدى الطويل.
