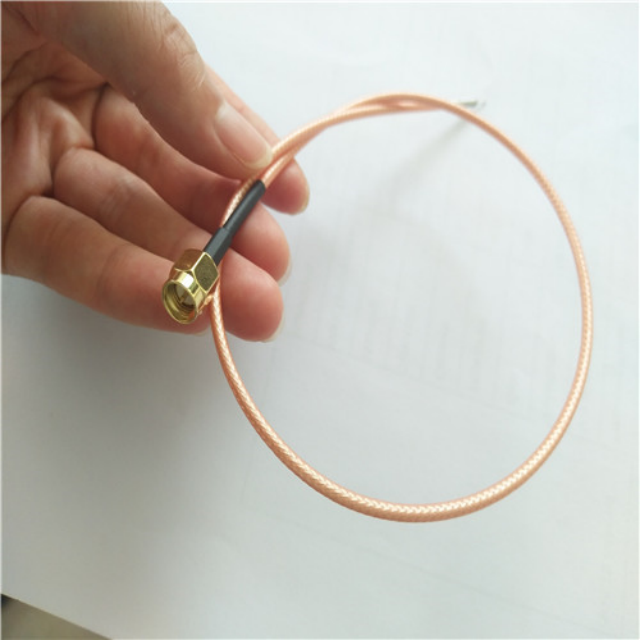

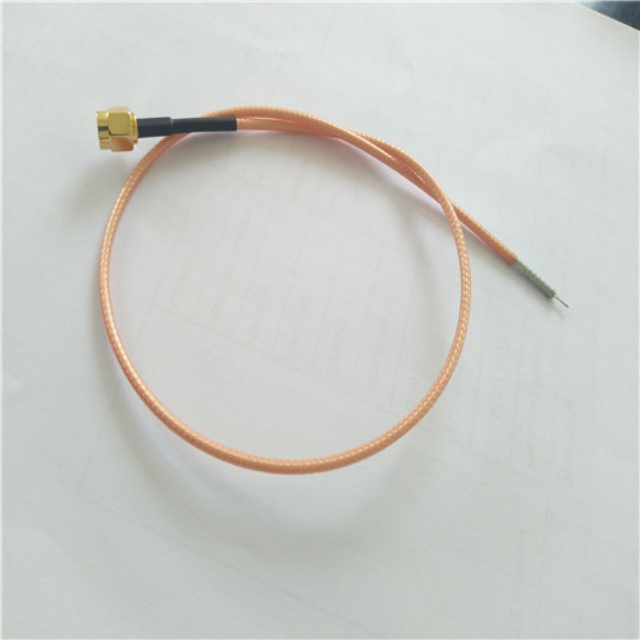

GLC25
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد (GHz) | 0-3 |
مقاومة (أوم) | 50 |
ماكس باور (ث) | 50 |
VSWR | <1.3 |
جهد التشغيل (الحد الأقصى) | 335 فولت |
مقاومة الضغط (RMS) | 1000V |
متانة | > 500 دورة |

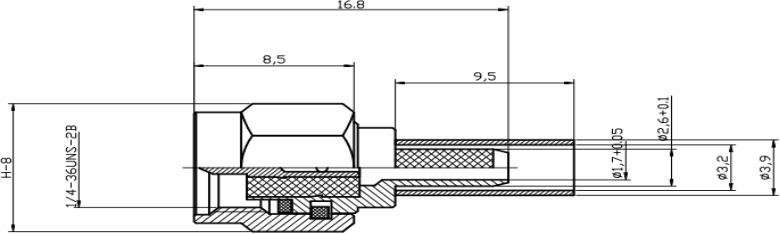

المواصفات الميكانيكية | |
الموصل | MMCX/UFL |
طول الكابل | 1.37cable 120 ± 5mm |
حماية الإضاءة | DC التأريض |
الطويق | نحاس مع نيكل مطلي |
جسم | نحاس مع الذهب مطلي |
دبوس | كن Cu مع الذهب مطلي <0.3 |
عازل | PTFE |
نطاق درجة الحرارة | -65 ~ +250 |
مقدمة المنتج
نطاق التردد الواسع ： يحتوي كابل GLC25 على نطاق تردد يتراوح من 0 إلى 3 جيجا هرتز. هذه الخصائص الواسعة النطاق تجعلها مناسبة لمجموعة متنوعة من التطبيقات ، بما في ذلك أنظمة الاتصالات اللاسلكية ، واختبار الترددات اللاسلكية ، ونقل الإشارة عبر ترددات مختلفة.
مقاومة 50Ω مستقرة ： مع مقاومة 50 أوم ، يضمن الكبل نقل الطاقة الفعال. تعد المعاوقة المستقرة أمرًا بالغ الأهمية لتقليل انعكاس الإشارة ، مما يساعد على الحفاظ على سلامة الإشارة أثناء الإرسال ، مما يتيح أداءً موثوقاً في نقل البيانات عالية السرعة ومعالجة الإشارة.
Low VSWR ： تشير نسبة موجة الجهد (VSWR) التي تقل عن 1.3 إلى مطابقة مقاومة ممتازة. يقلل VSWR المنخفض هذا انعكاس الإشارة ، مما يضمن نقل معظم الطاقة عبر الكبل. ونتيجة لذلك ، فإنه يوفر جودة إشارة أفضل وأداء النظام ، وخاصة في التطبيقات التي يجب أن يتم فيها الحد من فقدان الإشارة.
قدرة معالجة الطاقة عالية - يمكنها التعامل مع أقصى قدر من 5W. إن قدرة المعالجة عالية الطاقة هذه تجعل كابل GLC25 مناسبًا للتطبيقات التي تتطلب نقل إشارات الطاقة العالية ، كما هو الحال في بعض المعدات الصناعية والمهنية.
متينة وبصوت - مصنوعة ： GLC25 لديه متانة> 500 دورة. مكوناته مثل النحاس مع النيكل - الطابق المطلي ، والنحاس مع جسم مطلي بالذهب ، والذهب - مطلي بكون الدبوس يوفر مقاومة جيدة للتآكل. يوفر عازل PTFE عزلًا كهربائيًا موثوقًا به. بالإضافة إلى ذلك ، يمكن أن تعمل في نطاق درجة حرارة واسعة من - 65 ℃ إلى +250 ℃ ، مما يجعله مناسبًا للاستخدام في الظروف البيئية المختلفة.
سيناريوهات التطبيق
الاتصالات اللاسلكية : يتكامل في محطات أساسية وأجهزة التوجيه والهوائيات لنقل الإشارة المستقرة.
Aerospace & Military : اتصال موثوق لأنظمة الرادار والطيران في البيئات القاسية.
إلكترونيات السيارات : يربط أجهزة الاستشعار ووحدات GPS في إعدادات الاهتزازات العالية.
الاختبار والقياس : يضمن الدقة في معدات المختبر لاختبار التردد العالي.
إنترنت الأشياء الصناعي : يربط أجهزة استشعار في أنظمة الأتمتة المعرضة لدرجات الحرارة القصوى.
التعليمات
س: ما هي الكابلات التي تتوافق مع GLC25؟
ج: مصممة للكابلات المحورية RG174 مع واجهات SMA الذكور.
س: هل يمكن لهذا الموصل التعامل مع البيئات الخارجية؟
ج: نعم ، يقاوم جسمه النحاسي وعازل PTFE التآكل ويعمل من -65 درجة مئوية إلى +250 درجة مئوية.
س: ما هو الحد الأقصى المدعوم من الجهد؟
ج: ما يصل إلى 335 فولت الجهد التشغيل ومقاومة الضغط 1000V (RMS).

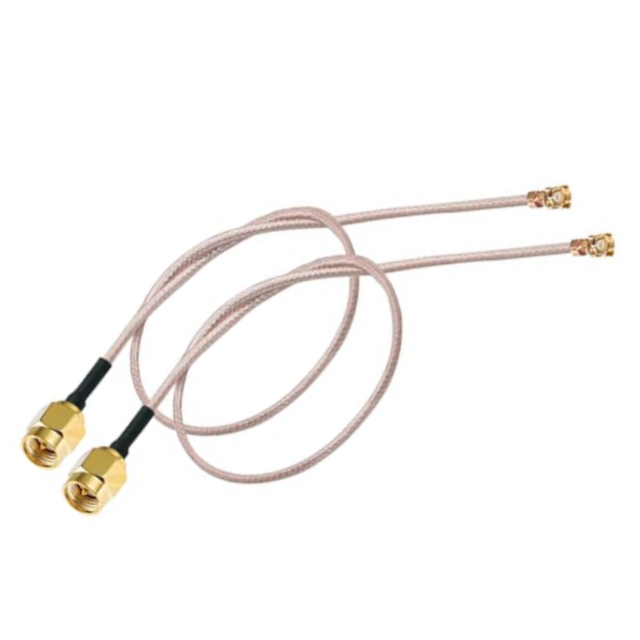

س: هل تتوافق مع أجهزة UFL/MMCX؟
ج: نعم ، يتفاعل الموصل بسلاسة مع منافذ MMCX/UFL.
س: ما مدى دائمة الطلاء الذهبي؟
A: جهات الاتصال المطلية بالذهب تضمن مقاومة منخفضة وتحمل أكثر من 500 دورة التزاوج.
س: هل تشمل حماية البرق؟
ج: نعم ، يعزز تأريض العاصمة حماية لارتفاع البرق.
س: ما هي الصناعات التي تستخدم هذا الموصل عادة؟
ج: الاتصالات ، السيارات ، الفضاء ، الأتمتة الصناعية ، واختبار RF.
