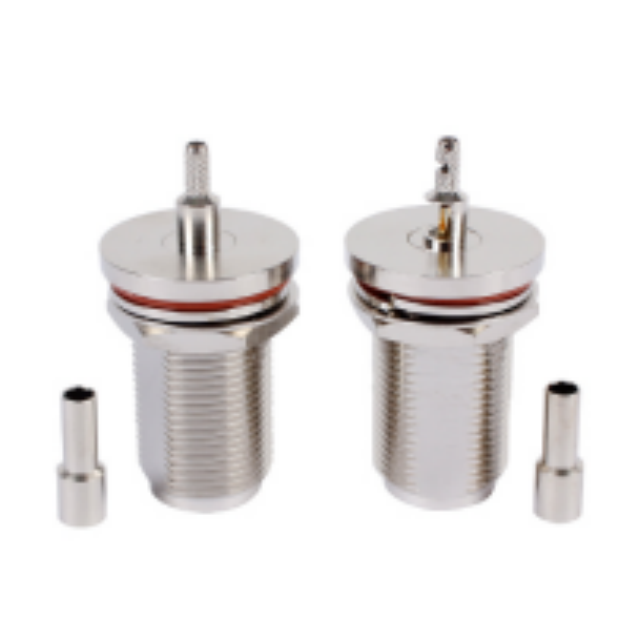

GL-NCKY1.5
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد (جيجاهرتز) | 9 |
مقاومة (أوم) | 50 |
VSWR | 1.10 |
اختبار الجهد (الحد الأقصى) | 2500 فولت |
PIM ( الطلب الثالث ) | ≥-160 ديسيبل عند 2 × 20 وات |
دورات التزاوج | ≥ 500 |
اقتران عزم الدوران | ماكس 1.7 نيوتن متر |
أوصى اقتران عزم الدوران | 0.7-1.1 نيوتن متر |
نطاق درجة الحرارة | -55 درجة مئوية -+155 درجة مئوية |
الاتصال الخارجي | طلاء النحاس CuSnZn |
مركز الاتصال | طلاء النحاس Ag |
مجموعة الكابلات | لا يوجد |
ف | ج أوسنزن |
الطول (مم) | ف 21.8*38.2*4.8 |
مقدمة المنتج
1. يعمل بتردد 9 جيجا هرتز مع مقاومة قياسية 50 أوم، مما يتيح نقل إشارة عالي التردد متوافق وعالي الجودة.
2. يتميز بـ VSWR منخفض جدًا (1.10) وPIM من الدرجة الثالثة ≥-160dBc @ 2x20W، مما يقلل من انعكاس الإشارة والتداخل بشكل فعال.
3. البناء المتين: الاتصال الخارجي مع طلاء النحاس CuSnZn والاتصال المركزي مع طلاء النحاس Ag للتوصيل الممتاز ومقاومة التآكل.
4. يدعم دورات التزاوج ≥500، مع عزم اقتران موصى به يبلغ 0.7-1.1 نيوتن متر (بحد أقصى 1.7 نيوتن متر) للاتصال المتكرر وقطع الاتصال الموثوق به.
5. يتحمل درجات الحرارة القصوى (-55 درجة مئوية إلى +155 درجة مئوية) وجهد اختبار بحد أقصى 2500 فولت، ويتكيف مع السيناريوهات الصناعية والخارجية والفضائية القاسية.
سيناريوهات التطبيق
1. محطات قاعدة اتصالات 4G/5G لنقل الإشارات المستقر عالي التردد بين المعدات.
2. تتطلب أنظمة الاتصالات عبر الأقمار الصناعية والميكروويف تداخلاً منخفضًا واتصالًا موثوقًا به.
3. أدوات الاختبار الصناعية (محللات الإشارة، محللات الشبكة) لقياسات دقيقة لنطاق 9 جيجا هرتز.
4. الإلكترونيات الفضائية والعسكرية تعمل في درجات الحرارة القصوى وظروف الجهد العالي.
5. أجهزة الاتصالات اللاسلكية الخارجية (بوابات إنترنت الأشياء، ومحطات Wi-Fi الأساسية) التي تحتاج إلى اتصالات إشارة متينة.
التعليمات
س: ما هو نطاق التردد للموصل GL-NCKY1.5؟
ج: يدعم نطاق تردد يصل إلى 9 جيجا هرتز، وهو مناسب لتطبيقات التردد المتوسط إلى العالي.
س: ما هي قيمة VSWR لهذا الموصل من النوع N؟
ج: إن VSWR هو 1.10، مما يضمن نقل الإشارة بكفاءة بأقل قدر من الخسارة.
س: كم عدد دورات التزاوج التي يمكن للموصل أن يتحملها؟
ج: إنه يدعم دورات التزاوج ≥500، مما يوفر موثوقية طويلة المدى في الاستخدام المتكرر.
س: ما هو عزم الدوران الموصى به للتثبيت؟
ج: عزم الدوران الموصى به هو 0.7-1.1 نيوتن متر (بحد أقصى 1.7 نيوتن متر) لضمان اتصال آمن ومستقر.
س: هل يمكن لهذا الموصل أن يعمل في بيئات درجات الحرارة القصوى؟
ج: نعم، إنه يعمل من -55 درجة مئوية إلى +155 درجة مئوية، ويتكيف مع السيناريوهات الصناعية والفضائية والخارجية القاسية.
س: ما هي المواد المستخدمة لجهات اتصال الموصل؟
ج: الاتصال الخارجي: النحاس مع طلاء CuSnZn؛ مركز الاتصال: نحاس مع طلاء Ag للتوصيل الفائق.
