GL-DY025
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |

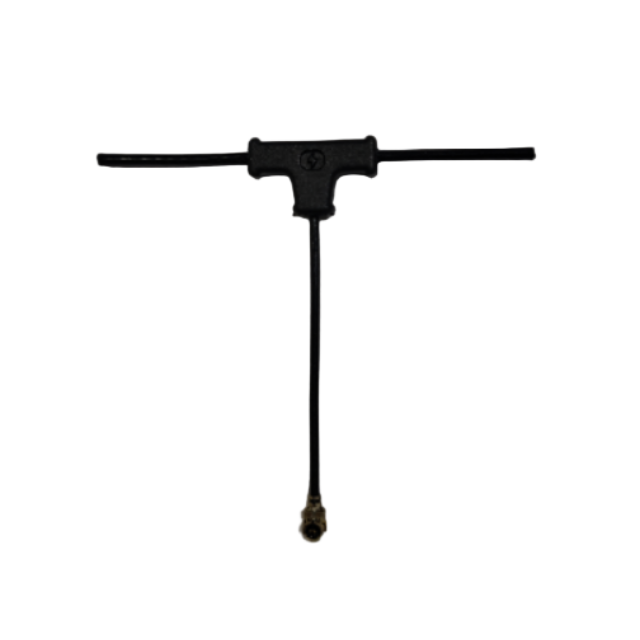

نموذج | GL-DY025 |
المواصفات الفنية الرئيسية | |
نطاق التردد (ميجاهيرتز) | 2400-2500 |
عرض النطاق الترددي (ميغاهرتز) | 100 |
VSWR | ≤2.0 |
كسب （DBI） | 2 |
الحد الأقصى لطاقة الإدخال (وات) | 50 |
مقاومة المدخلات （ω） | 50 |
نوع الاستقطاب | رَأسِيّ |
طول الهوائي (مم) | 56 |
نوع الموصل | IPEX |
مواصفات الكابل | 1.13 |
طول الخط (مم) | 120 |
درجة حرارة التشغيل | -20 ~ 50 درجة مئوية |
درجة حرارة المتجر | -20 ~ 55 درجة مئوية |
مقدمة المنتج
1. تحسين التردد الدقيق، مصمم خصيصًا لنطاق 2.4 جيجا هرتز
تغطية دقيقة للنطاق 2400-2500 ميجا هرتز: عرض النطاق الترددي 100 ميجا هرتز مُحسّن لبروتوكولات WiFi وBluetooth وZigBee، مما يضمن أداءً مستقرًا في طيف 2.4 جيجا هرتز المزدحم.
2. تصميم مدمج لتوفير المساحة وسهولة التركيب: يبلغ طوله 56 مم فقط، مع موصلات IPEX وكابلات 120 مم، مما يجعله مثاليًا للأجهزة المدمجة ذات المساحة المحدودة. لا يتطلب التثبيت السريع على مركبات ثنائي الفينيل متعدد الكلور أي أدوات إضافية.
3. أداء كهربائي قوي لجودة نقل الإشارة المضمونة: VSWR 2.0، مطابقة المعاوقة القياسية 50 أوم، الحد الأقصى لإدخال الطاقة 50 وات، والحفاظ على كفاءة نقل الإشارة المستقرة حتى في ظل الأحمال العالية.
4. الاستقطاب الرأسي والتغطية متعددة الاتجاهات لتعزيز موثوقية الاتصال: يوفر كسب 2dBi جنبًا إلى جنب مع الاستقطاب الرأسي نمطًا إشعاعيًا متوازنًا، مما يقلل بشكل فعال من المناطق الميتة للإشارة ويحسن استقرار الاتصال في البيئات المعقدة.
5. نطاق درجة حرارة التشغيل واسع، قابل للتكيف مع الظروف البيئية المختلفة
درجة حرارة التشغيل -20 درجة مئوية إلى 50 درجة مئوية، ودرجة حرارة التخزين -20 درجة مئوية إلى 55 درجة مئوية، قادرة على تلبية المتطلبات البيئية لمعظم التطبيقات الداخلية والخارجية.
سيناريوهات التطبيق
أجهزة التوجيه والبوابات اللاسلكية: يستخدم كهوائي مدمج في أجهزة التوجيه اللاسلكية في المنزل/المكتب لتعزيز تغطية إشارة 2.4 جيجا هرتز.
الأجهزة الطرفية لإنترنت الأشياء: مضمنة في أجهزة إنترنت الأشياء منخفضة الطاقة مثل أجهزة الاستشعار المنزلية الذكية وأجهزة التحكم عن بعد اللاسلكية.
الوحدات اللاسلكية الصناعية: مدمجة في لوحات PCB الخاصة بوحدات التحكم الصناعية وأجهزة الحصول على البيانات وما إلى ذلك.
الأجهزة الذكية المحمولة: تستخدم في الأجهزة المحمولة التي تتطلب هوائيات مدمجة، مثل الأجهزة الطرفية المحمولة وأجهزة نقاط البيع.
معدات نقل الفيديو: الكاميرات اللاسلكية ووحدات نقل الفيديو المناسبة لنطاق 2.4 جيجا هرتز.
التعليمات
س: ما هو نطاق تردد هذا الهوائي؟
ج: يعمل في نطاق 2400-2500 ميجا هرتز، وهو مثالي لتطبيقات WiFi 2.4 جيجا هرتز والبلوتوث وZigBee.
س: ما نوع الموصل الذي يستخدمه؟
ج: إنه يتميز بموصل IPEX، الذي يُستخدم بشكل شائع للتطبيقات المدمجة المدمجة.
س: ما هو طول الكابل؟
ج: يأتي الهوائي مزودًا بكابل مقاس 120 مم، مما يوفر المرونة للتخطيط الداخلي للجهاز.
س: هل هذا هوائي مناسب للاستخدام في الهواء الطلق؟
ج: بينما يعمل من -20 درجة مئوية إلى... 50 درجة مئوية، فهو مصمم بشكل أساسي للتطبيقات الداخلية ما لم يكن محميًا بشكل صحيح من الطقس.
س: ما هي الأجهزة التي يتوافق معها هذا الهوائي؟
ج: متوافق مع أي جهاز لاسلكي بتردد 2.4 جيجا هرتز يتميز بموصل IPEX، بما في ذلك أجهزة توجيه WiFi وأجهزة استشعار إنترنت الأشياء ووحدات التحكم الصناعية.
س: كيف أقوم بتثبيت هوائي التصحيح هذا؟
ج: ما عليك سوى توصيل موصل IPEX بالمنفذ المقابل لجهازك وتأمين الهوائي على سطح مستو باستخدام مادة لاصقة أو براغي.
س: ما هي القدرة القصوى للتعامل مع الطاقة؟
ج: يمكنه التعامل مع ما يصل إلى 50 واط من طاقة الإدخال القصوى، وهو مناسب لمعظم التطبيقات التجارية والصناعية.
