GL160-868
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

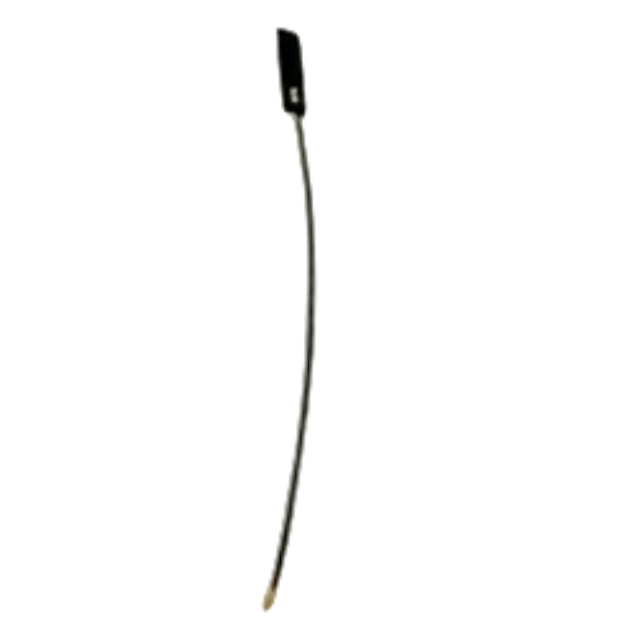

هوائي التصحيح 868 ميجا هرتز | |
GL160-868 | |
المواصفات الكهربائية السلبية | |
التردد MHz | 868 |
VSWR | ≥2 |
المعاوقة الطبيعية | 50 |
كسب DBI | ≥0 ديسيبل |
الاستقطاب | بطانة |
الفهرس الميكانيكي | |
كابل | RF1.13 |
طول الكابل | 150 ملم |
الموصل | IPEX |
هوائي بُعد م | 29 مم × 8 مم |
لون رادوم | أسود |
درجة الحرارة | -40 ～＋ 85 |
1. تصميم مدمج للغاية، أجهزة موفرة للمساحة
يسمح تصميم رقعة الهوائي الرفيعة للغاية، بقياس 29 مم × 8 مم فقط، بسهولة الاندماج في أجهزة إنترنت الأشياء ذات المساحة المحدودة، والمحطات الطرفية المحمولة، والعديد من الوحدات اللاسلكية المدمجة، مما يجعله خيارًا مثاليًا لتصميمات الأجهزة المصغرة.
2. التوصيل والتشغيل، سهل التركيب
يأتي قياسيًا مع كابل RF1.13 بطول 150 مم وموصل IPEX قياسي، ويتصل بسرعة بوحدات الاتصالات اللاسلكية السائدة (مثل LoRa وSigfox) في السوق، مما يتيح التثبيت بدون لحام وتبسيط عملية الإنتاج والتجميع بشكل كبير.
3. أداء مستقر، نقل فعال
على الرغم من أن مكاسبها تبلغ حوالي 0 ديسيبل في نطاق 868 ميجاهرتز، إلا أن نسبة الموجة الدائمة للجهد (VSWR) هي ≥2.0، مما يضمن إشعاع طاقة فعال ويقلل انعكاسات الإشارة، مما يوفر اتصالًا مستقرًا وموثوقًا لنقل البيانات لاسلكيًا.
4. نطاق واسع لدرجة حرارة التشغيل، مناسب للبيئات القاسية
مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، فإنه يحافظ على أداء كهربائي مستقر في كل من البيئات الخارجية القاسية وظروف درجات الحرارة العالية داخل المعدات، مما يلبي متطلبات التطبيقات الصناعية الصعبة.
5. مرنة وقابلة للفصل لسهولة الصيانة
يتميز الهوائي بتصميم قابل للفصل. في حالة تلف الهوائي أو الكابل أثناء النقل أو الاستخدام، يمكن استبداله بسهولة دون العودة إلى المصنع للإصلاح، مما يقلل بشكل فعال من التكلفة وصعوبة الصيانة المستقبلية.
سيناريو التطبيق
أجهزة إنترنت الأشياء (IoT): مدمجة في العقد النهائية LoRaWAN وSigfox لجمع البيانات ونقلها عن بعد.
العدادات الذكية: مدمجة في عدادات المياه والكهرباء والغاز الذكية لقراءة العدادات تلقائيًا عن بعد.
شبكات الاستشعار اللاسلكية: تستخدم لنقل البيانات اللاسلكية في الاستشعار الزراعي، والرصد البيئي، والاستشعار الصناعي، وسيناريوهات أخرى.
أجهزة تعقب الأصول: تستخدم لعلامات تتبع الحيوانات الأليفة أو البضائع أو الأصول المصغرة.
الأجهزة الطبية المحمولة: توفر إمكانية الاتصال في الأجهزة الطبية الصغيرة والمحمولة التي تتطلب نقل البيانات لاسلكيًا.
التعليمات
س: ما هو تردد التشغيل لهذا الهوائي؟
ج: إنه مصمم لنطاق ISM 868 ميجا هرتز ومتوافق مع معايير اتصالات إنترنت الأشياء مثل LoRa وSigfox، والتي تستخدم على نطاق واسع في أوروبا ومناطق أخرى.
س: ما هو كسب الهوائي؟
ج: يتمتع الهوائي بكسب يبلغ حوالي 0 ديسيبل وهو مناسب للأجهزة المدمجة التي تتطلب اتصالاً متعدد الاتجاهات أو قصير المدى.
س: ما نوع الموصل الذي يستخدمه؟
ج: يستخدم موصل IPEX (المعروف أيضًا باسم موصل IPX أو UMCC)، وهو شائع جدًا في الوحدات اللاسلكية الصغيرة.
س: ما هو طول الكابل؟
ج: يأتي المنتج مزودًا بكابل محوري RF1.13 بطول 150 مم، مما يسمح بالتوجيه المرن داخل الجهاز.
س: هل هذا هوائي مناسب للاستخدام في الهواء الطلق؟
ج: على الرغم من أن الهوائي نفسه ليس مغلقًا، إلا أنه يتمتع بنطاق واسع لدرجة حرارة التشغيل (-40 درجة مئوية إلى +85 درجة مئوية) ويمكن دمجه في الأجهزة الخارجية المزودة بأغطية واقية.
س: ما هي قوته القصوى ؟
ج: باعتباره هوائي تصحيح سلبي نموذجي، فهو مناسب لتطبيقات إنترنت الأشياء منخفضة الطاقة (عادةً ≥2 واط).
