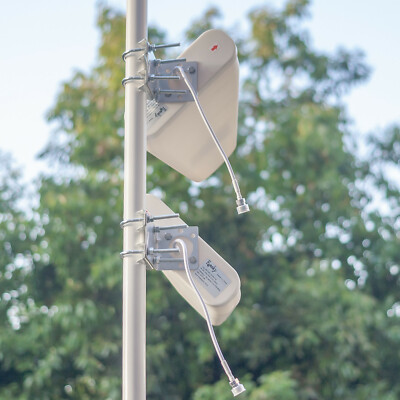

GL-DY7040V11
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد MHz | 698-960 | 1710-2700 | 3400-4000 |
VSWR | ≤1.8 | ||
كسب DBI | 10/10.5/11 | ||
عرض شعاع أفقي | 85 درجة/65 درجة/60 درجة | ||
عرض العمودي | 65 درجة/55 درجة/50 درجة | ||
نسبة من الأمام إلى الخلف | ≥15 | ||
intermodulation IM3 (2x33DBM) -DBC | ≤-150 | ||
الاستقطاب | رَأسِيّ | ||
مقاومة المدخلات- | 50 | ||
أقصى قدر من الطاقة المدخلات | 50 | ||
حماية البرق | DC Ground | ||
المواصفات الميكانيكية | |||
نوع موصل الإدخال | NK | ||
تثبيت | القطب | ||
الأبعاد mm | 440 × 210 × 65 | ||
الهوائي وزن كيلوغرام | 1.2 | ||
مادة العناصر المشعة | منظمة العفو الدولية | ||
مادة رادوم | القيمة المطلقة | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | ||
تصاعد الأجهزة MM | ￠ 35 ～￠ 60 | ||
تصنيف سرعة الرياح m/s | 60 | ||
| نطاق التردد | GL-DY7040V11 | GL-DY8038V11 |
| نطاق التردد | 698-960 ميجا هرتز، 1710-2700 ميجا هرتز، 3400-4000 ميجا هرتز | 806-960 ميجا هرتز، 1710-2700 ميجا هرتز، 3400-3800 ميجا هرتز |
| نسبة الأمام إلى الخلف | ≥15dB (محدد لجميع النطاقات) | ≥15db |
رسم البعد
مقدمة المنتج
1. تغطية واسعة النطاق ثلاثية النطاق
698-960 ميجا هرتز (2G/4G منخفض النطاق) + 1710-2700 ميجا هرتز (3G/4G) + 3400-4000 ميجا هرتز (5G n78/Wi-Fi 6) - شبكة واحدة تربط 20 جيلًا من الاتصالات، مما يوفر 60% من تكاليف المعدات.
2. سجل مكاسب عالية الدورية
كسب الذروة 10.5 ديسيبل + نسبة 15 ديسيبل من الأمام إلى الخلف. يتم تثبيت الحزم الاتجاهية بدقة على المحطات الأساسية، مما يحقق نطاق إرسال يصل إلى 8 كيلومتر (خط البصر)، وزيادة بنسبة 300% في الكفاءة مقارنة بالهوائيات متعددة الاتجاهات.
3. تصميم مقاوم للكوارث من الدرجة الصناعية
مقاومة للأعاصير حتى 60 متر/الثانية (الفئة 17 تايفون) + مشعاع ألومنيوم للطائرات، درجة حرارة تشغيل قصوى تتراوح من -40 درجة مئوية إلى 65 درجة مئوية، تصنيف حماية IP67 (مبيت محكم الغلق ABS)، واختبار رش الملح > 1000 ساعة.
4. تشويه التشكيل البيني منخفض للغاية
IM3 ≥ -150dBC @2x33dBm، خطأ بت صفر في البيئات الكهرومغناطيسية المعقدة (محطات الطاقة ذات الجهد العالي/محطات الرادار)، ومعتمدة وفقًا لمعيار EN 300 019 الصارم.
5. النشر الصديق للهندسة
مساحة انسيابية تبلغ 440 × 210 × 65 مم مع دعامة تعديل درجة الميل من 35 درجة إلى 60 درجة. يتكيف تركيب العمود مع الأبراج 50-100 مم، مما يسمح لشخص واحد بإكمال التثبيت في 20 دقيقة.
سيناريوهات التطبيق
تغطية المنطقة النائية: وصلة إشارة محطة قاعدة 4G في المناطق الجبلية/الجزر
تشغيل إنترنت الأشياء: المراقبة عن بعد لحالة معدات المحطات الفرعية
النقل الذكي: نقل بيانات المراقبة بالفيديو على الطرق السريعة
الاتصالات المحمولة على متن السفن: تكملة الوصلات الساتلية لسفن الصيد/سفن الشحن
مركبة اتصالات الطوارئ: تركيب محطة أساسية مؤقتة في مواقع الكوارث
الوقاية من حرائق الغابات: نظام نقل صور الحرائق عالي الدقة لأبراج المراقبة
التعليمات
س: ما هي مميزات الهوائيات اللوغاريتمية الدورية مقارنة بهوائيات ياغي؟ ج: يتم زيادة عرض النطاق الترددي بمقدار خمسة أضعاف (لا يلزم ضبط بين 698-4000 ميجاهرتز)، ويكون تقلب الكسب أقل من 1 ديسيبل، ويكون الأداء متعدد النطاقات أكثر استقرارًا، ويتم تقليل تكاليف الصيانة بنسبة 70%.
س: هل يحد الاستقطاب الرأسي من توافق الجهاز؟
ج: يتطابق الاستقطاب العمودي مع 98% من إشارات المحطة الأساسية العالمية، ولا يتطلب أي تعديل على الهواتف المحمولة أو أجهزة CPE. يتوفر إصدار الاستقطاب المزدوج ±45 درجة للسيناريوهات المخصصة.
س: هل يؤثر عرض الحزمة المعتمد على التردد على التغطية؟
ج: تعمل الحزم الضيقة عالية التردد (60 درجة) على تحسين دقة الاتجاه، بينما تعمل الحزم العريضة منخفضة التردد (85 درجة) على تحسين تحمل الخطأ. يبلغ استقرار الارتباط المُقاس عبر دائرة نصف قطرها 8 كيلومترات 99.9%.
س: كيف يمكن الحماية من الصواعق؟
ج: قم بتوصيل مسمار التأريض DC مباشرةً بالشبكة الأرضية للمبنى (قطر السلك ≥ 6 مم⊃2;)، مع معدل حماية من زيادة التيار يبلغ 6 كيلو أمبير (IEC 61643). يوصى بتركيب مانع الصواعق GS-40 في المناطق المعرضة للعواصف الرعدية.
س: هل النطاق 3400-4000 ميجا هرتز متوافق مع WiFi 6؟
ج: يدعم نطاقات 5G n78 وWiFi 6 UNII-5/8 (يتطلب 5925-7125 ميجاهرتز إصدار تمديد عالي التردد).
س: هل يمكن استخدامه لاتصالات الطائرات بدون طيار؟
ج: يجب تقليل الوزن إلى أقل من 0.8 كجم (يزن هذا الطراز 1.2 كجم). نوصي باستخدام GL-DRONE12 الخاص بالطائرة بدون طيار (0.5 كجم، كسب 8 ديسيبل).
