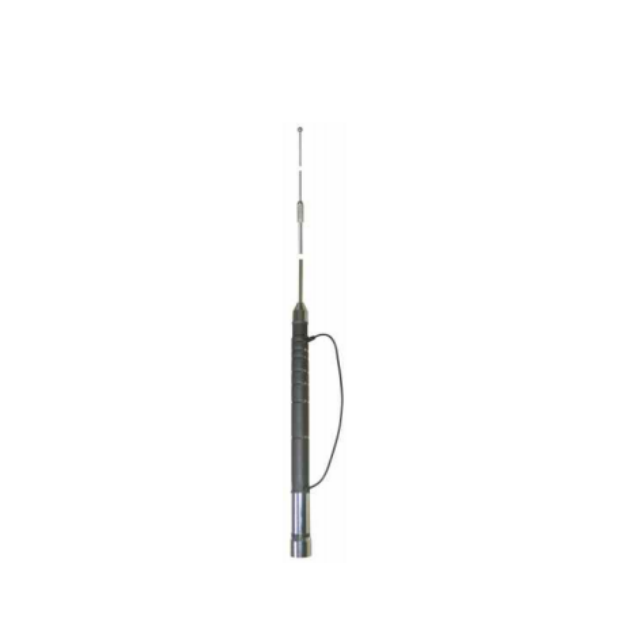

موصل SL-16 هوائي HF عالي الطاقة بقدرة 120 وات للسيارة

مقدمة المنتج

تغطية النطاق العريض على الموجات القصيرة للاتصالات لمسافات طويلة

يدعم نطاق الموجات القصيرة 7-50 ميجاهرتز (HF)، مما يتيح نقل الموجات السماوية عبر الانعكاس الأيوني. من خلال كسر قيود خط البصر، فإنه يحقق اتصالاً لمسافات طويلة للغاية عبر مسافات تتراوح من مئات إلى آلاف الكيلومترات، مما يوفر الحل النهائي للاتصالات في حالات الطوارئ وبعيدة المدى.

قدرة عالية على الطاقة لاختراق إشارة قوية

مع طاقة إدخال قصوى تصل إلى 120 وات، أي أكثر من ضعف هوائيات السيارة العادية، يمكنه تشغيل إشارات أقوى، والتعامل بشكل فعال مع البيئات الكهرومغناطيسية القاسية وضمان نقل إشارة واضح عبر مسافات طويلة.

تحسين الإشعاع المنخفض الارتفاع لتعزيز كفاءة الاتصالات

على الرغم من أن كسب الهوائي يبلغ 2.15 ديسيبل (قريب من القيمة المرجعية للهوائيات متعددة الاتجاهات)، إلا أن وضع الإشعاع الخاص به مُحسّن لحركة السيارة، مما يوفر إشعاعًا أكثر فعالية على ارتفاعات منخفضة، وهو أمر بالغ الأهمية للاتصالات على الموجات القصيرة.

التصميم الإنشائي الاحترافي لتطبيقات الهاتف المحمول

الطول الذي يبلغ حوالي 2 متر (1953 ملم) هو الهيكل المادي الضروري لإشعاع إشارة الموجات القصيرة الفعال. يوفر التصميم الميكانيكي الدقيق مقاومة ممتازة للرياح والاهتزازات، مما يضمن الاستقرار والمتانة أثناء حركة السيارة.

توافق التوصيل والتشغيل، والنشر السريع. باستخدام واجهة SL-16 المستخدمة على نطاق واسع في المعدات المثبتة على المركبات والمزودة بكابل RG174 منخفض الفقد، يمكنه الاتصال بسرعة بمعظم أجهزة الراديو المثبتة على المركبات التي تدعم نطاق التردد العالي، ولا يتطلب ضبطًا معقدًا وجاهزًا للاستخدام في حالات الطوارئ أو الاستخدام اليومي.

سيناريوهات التطبيق:

● اتصالات الإنقاذ في حالات الطوارئ: في مناطق الكوارث التي تتعطل فيها الشبكات الأرضية، تعمل بمثابة شريان حياة للاتصالات طويلة المدى بين مركبات قيادة الإنقاذ والقواعد الخلفية.

●راديو الهواة (راديو هام): يلبي احتياجات عشاق الراديو الهواة للاتصالات على الموجات القصيرة المثبتة على المركبات، والمشاركة في المسابقات الدولية، والبعثات.

● النقل والاستكشاف لمسافات طويلة: يوفر دعمًا للاتصالات يتجاوز نطاق أجهزة الاتصال اللاسلكي V/UHF التقليدية للقوافل التي تعبر الصحاري والغابات والمناطق النائية.

●التطبيقات العسكرية والحكومية: تعمل كأحد مكونات روابط الاتصالات المتنقلة طويلة المدى التي تتطلب السرية.

● الاتصالات البحرية والساحلية: يتم تركيبها على المركبات الساحلية للاتصال على الموجات القصيرة مع السفن في المياه القريبة.

التعليمات

س: هل يتطلب هذا الهوائي راديو؟ هل هناك حاجة لموالف إضافي؟

ج: يجب استخدامه مع راديو السيارة الذي يدعم ناقل الحركة 7-50 ميجاهرتز. يعد GLB750 في حد ذاته هوائيًا سلبيًا، كما أن تصميم النطاق الترددي العريض الخاص به يسمح له بالعمل دون ضبط هوائي إضافي على معظم الترددات. ومع ذلك، للحصول على VSWR الأمثل عند ترددات معينة، فإن استخدام موالف الهوائي سيؤدي إلى نتائج أفضل.

س: الهوائي طويل جدًا، كيف يمكنني تأمينه أثناء القيادة؟ ألن تصطدم بالعقبات بسهولة؟

ج: أنت بالتأكيد بحاجة إلى توخي الحذر. يجب استخدام حامل مغناطيسي قوي ومخصص للخدمة الشاقة أو حامل بمشبك. انتبه إلى الارتفاع أثناء القيادة، خاصة في بيئات مثل المرآب أو الغابات. المادة مرنة وسوف تتعافى من الخدوش الطفيفة.

س: سيارتي ذات هيكل معدني، هل هذا ضروري؟

ج: نعم. يعد الجسم المعدني للمركبة مكونًا مهمًا في نظام الهوائي، حيث يعمل بمثابة المستوى الأرضي. سوف يتدهور الأداء بشدة عند استخدامه في المركبات غير المعدنية (مثل تلك ذات الأسطح البلاستيكية بالكامل).

س: هل يعمل بشكل جيد عند 7 ميجا هرتز و28 ميجا هرتز؟

ج: يظل VSWR الخاص بالهوائي جيدًا (<1.5) عبر النطاق 7-50 ميجاهرتز بالكامل، لكن الكفاءة تختلف باختلاف التردد. الحجم المادي صغير كهربائيًا عند الترددات المنخفضة (على سبيل المثال، 7 ميجا هرتز)، مما يؤدي إلى كفاءة أقل نسبيًا؛ وفي الترددات الأعلى (على سبيل المثال، 28 ميجا هرتز)، يكون أكثر رنينًا وأكثر كفاءة.

س: مع قوة قصوى تبلغ 120 واط، هل هناك أي متطلبات تركيب خاصة؟

ج: تأكد من تشديد جميع الموصلات وإجراء اتصال جيد. يمكن أن يؤدي الاتصال الضعيف بالطاقة العالية إلى توليد درجات حرارة عالية أو إتلاف الموصلات أو الراديو. يعد استخدام الكابلات والقواعد عالية الجودة أمرًا بالغ الأهمية.

س: هل يمكن لهذا الهوائي استقبال البث الإذاعي AM/FM ؟

ج: لا، تبلغ ترددات بث AM حوالي 530-1700 كيلو هرتز، وترددات بث FM حوالي 88-108 ميجا هرتز، وكلاهما خارج نطاق تشغيل GLB750 البالغ 7-50 ميجا هرتز.
