GL1400-168
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

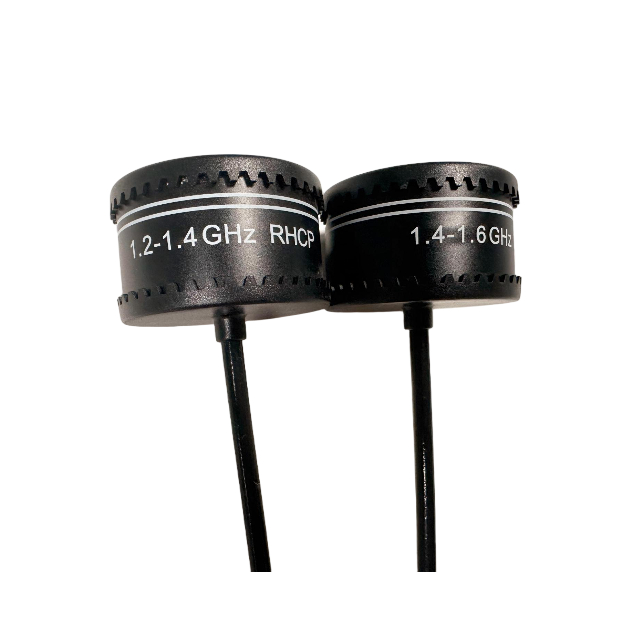

هوائي 1.4G | |
GL1400-168 | |
مؤشر كهربائي | |
التردد MHz | 1200-1400 |
كسب DBI | 2 |
VSWR | ＜ 1.8 |
المعاوقة الطبيعية -Ω | 50 |
الاستقطاب | RHCP |
الفهرس الميكانيكي | |
طول الكابل | RG141 أسود |
الموصل | SMA ذكر |
هوائي بُعد م | ⊘40.5*168 مللي متر |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ~ ＋ 85 |
رطوبة-٪ | 5 ~ 95 |
مقدمة المنتج
① تغطية النطاق العريض والقدرة على التكيف القوية
يعمل الهوائي GL1400-168 بتردد 1200-1400 ميجا هرتز، ويغطي نطاق 1.4 جيجا هرتز بالكامل. إنها مناسبة لمجموعة متنوعة من أنظمة الاتصالات بدون طيار، بما في ذلك نقل الصور عالية الدقة والتحكم عن بعد، مع إشارات مستقرة وتغطية واسعة.
② نسبة الموجة الدائمة المنخفضة (VSWR <1.8) وكفاءة الإرسال العالية
يعمل الهوائي ذو VSWR أقل من 1.8 على تقليل انعكاس الإشارة وفقدان الطاقة بشكل فعال، مما يحسن كفاءة الإرسال ويضمن رابط اتصال أكثر موثوقية.
③ تصميم الاستقطاب الدائري RHCP ومقاوم قوي للتدخل
باستخدام تقنية الاستقطاب الدائري الأيمن (RHCP)، فإنه يمنع بشكل فعال التداخل متعدد المسارات وتوهين الإشارة، مما يجعله مناسبًا بشكل خاص للاستخدام في البيئات المعقدة مثل المناطق الحضرية والغابات.
④ متين ومتين، ومناسب للبيئات القاسية
تم اختبار الاهتزاز (10-55 هرتز/1.5 مم/ساعتين)، ويعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية ومستويات رطوبة تتراوح من 5% إلى 95%، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات الخارجية والصناعية.
⑤ مواد صديقة للبيئة ومتوافقة مع ROHS
هذا المنتج مصنوع من مواد صديقة للبيئة، ومتوافقة مع ROHS، وغير سامة وغير ضارة، ويوازن الأداء وحماية البيئة.
سيناريوهات التطبيق
●نقل فيديو عالي الدقة بدون طيار (FPV): مناسب لطائرات السباق بدون طيار وطائرات بدون طيار للتصوير الجوي، مما يوفر إشارات فيديو ثابتة عالية الدقة.
● طائرة بدون طيار للتفتيش الصناعي: مناسبة للتطبيقات التي تتطلب اتصالات موثوقة، مثل عمليات فحص الطاقة ومراقبة خطوط الأنابيب وفحص المباني.
● الإنقاذ في حالات الطوارئ والبحث والإنقاذ: يوفر اتصالاً مستقرًا في التضاريس المعقدة ويدعم العمليات طويلة المدى.
●طائرة بدون طيار لحماية النباتات الزراعية: مناسبة للعمليات الميدانية، وتوفر تغطية موحدة للإشارة ومقاومة قوية للتداخل.
● الطائرة بدون طيار للبحث العلمي ورسم الخرائط: توفر دعم الاتصالات للتطبيقات المهنية مثل جمع المعلومات الجغرافية والرصد البيئي.
التعليمات
س: ما هي الترددات التي يدعمها هذا الهوائي؟
ج: إنه يدعم نطاق التردد 1200 ميجاهرتز إلى 1400 ميجاهرتز، مما يغطي متطلبات الاتصالات 1.4 جيجاهرتز بشكل مثالي.
س: ما هو استقطاب RHCP؟ ما هي مزاياها؟
ج: RHCP، أو الاستقطاب الدائري الأيمن، يقلل بشكل فعال من تداخل الإشارة في البيئات متعددة المسارات ويحسن استقرار الاتصال.
س: هل الهوائي متوافق مع طائرتي بدون طيار؟
ج: طالما أن جهازك يدعم موصل SMA ذكر ويعمل في نطاق تردد 1.4 جيجا هرتز، فهو متوافق. يرجى التأكد من تطابق موصل الجهاز ونطاق التردد.
س: ما نوع كابل الهوائي المتضمن؟ كم من الوقت؟
ج: الكابل القياسي هو كابل RG141 أسود. لم يتم تحديد الطول المحدد في الوثائق، ولكنه بشكل عام هو الطول المستخدم في تركيبات الطائرات بدون طيار الشائعة وهو مرن بما يكفي ليناسب معظم الطرز.
س: ما هو كسب الهوائي؟
ج: الكسب هو 2 ديسيبل، مناسب لاتصالات الطائرات بدون طيار متوسطة وطويلة المدى، مع تغطية واختراق متوازنين.
س: هل هي صديقة للبيئة؟
ج: نعم، هذا المنتج يتوافق مع معايير ROHS ولا يحتوي على مواد خطرة.
