GL009C-4
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
مؤشر كهربائي | ||||

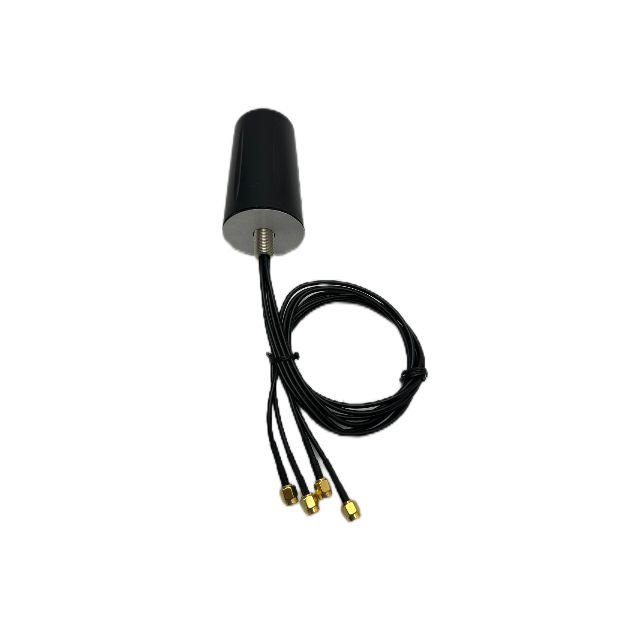

اسم المنتج | GNSS+LTE+LTE+هوائي التحرير والسرد | |||
رقم المنتج | GL009C-4 | |||
نطاق التردد MHz | L1: 1559-1609 L5: 1166-1187 | 796-960/1710-2700 | 796-960/1710-2700 | 2400-2483.5 |
عرض الفرقة MHz | 50/21 | 154/980 | 154/980 | 83.5 |
VSWR | ≤1.5 | ≤2.0 | ≤2.0 | ≤2.0 |
كسب DBI | 2.0dbic (زينيث) | 2.0 | 2.0 | 3.0 |
LNA GAIN-DBI | 28 ± 2 | - | - | |
الاستقطاب | RHCP | خطي | خطي | |
الجهد توريد | 2.2-5V DC | ----- | ||
الاستهلاك الحالي | 5-15MA | ----- | ||
مقاومة المدخلات- | 50 | |||
الفهرس الميكانيكي | ||||
كابل م | 4*RG174-1M | |||
الموصل | 4*SMA ذكر | |||
هوائي بُعد م | Ø48*82 | |||
طريقة التثبيت | أفسد | |||
حماية الدخول | IP65-IP67 (استبعاد منفذ الكابل) | |||
اهتزاز | 10 إلى 55 ميجا هرتز مع سعة 1.5 ملم 2 ساعة | |||
مقدمة المنتج
توافق متعدد النطاق ： إن GL009C - 4 هو هوائي التحرير والسرد الذي يغطي نطاقات تردد متعددة بما في ذلك GNSS (L1: 1559 - 1609 ، L5: 1166 - 1187) ، LTE (796 - 960/1710 - 2700) ، و WIFI (2400 - 2483.5MHz). هذه الوظائف متعددة النطاق تجعلها مناسبة لمجموعة واسعة من التطبيقات ، مما يتيح التواصل السلس عبر أنظمة لاسلكية مختلفة.
Low VSWR ： مع VSWR من ≤1.5 ل GNSS و ≤2.0 لنطاقات LTE و WIFI ، يضمن الهوائي نقل الطاقة الفعال. يقلل Low VSWR انعكاس الإشارة ، وهو أمر بالغ الأهمية للحفاظ على اتصال مستقر ونقل إشارة موثوق به عبر جميع نطاقات التردد المدعومة.
ربح لائق ： إنه يوفر ربحًا قدره 2.0dbic (Zenith) لـ GNSS و 2.0 - 3.0DBI لنطاقات LTE و WiFi. يساعد الكسب في تعزيز الإشارات الضعيفة ، مما يؤدي إلى تحسين الأداء العام لأنظمة الاتصالات اللاسلكية التي يتم دمجها.
الحماية الموثوقة والمتانة ： يتميز بتصنيف حماية الدخول لـ IP65 - IP67 (باستثناء منفذ الكابل) ، يمكن للهوائي تحمل الغبار ودخول الماء. بالإضافة إلى ذلك ، يمكن أن يتحمل الاهتزازات من 10 إلى 55 ميجا هرتز بسعة 1.5 ملم لمدة ساعتين ، مما يجعلها مناسبة للاستخدام في البيئات القاسية.
التثبيت المريح والاتصال ： يأتي GL009C - 4 مع 4*RG174 - 1M كابلات و 4*SMA Male الموصلات ، مما يجعل من السهل الاتصال بأجهزة مختلفة. توفر طريقة التثبيت المسمار - خيار تثبيت مستقر وآمن لإعدادات مختلفة.

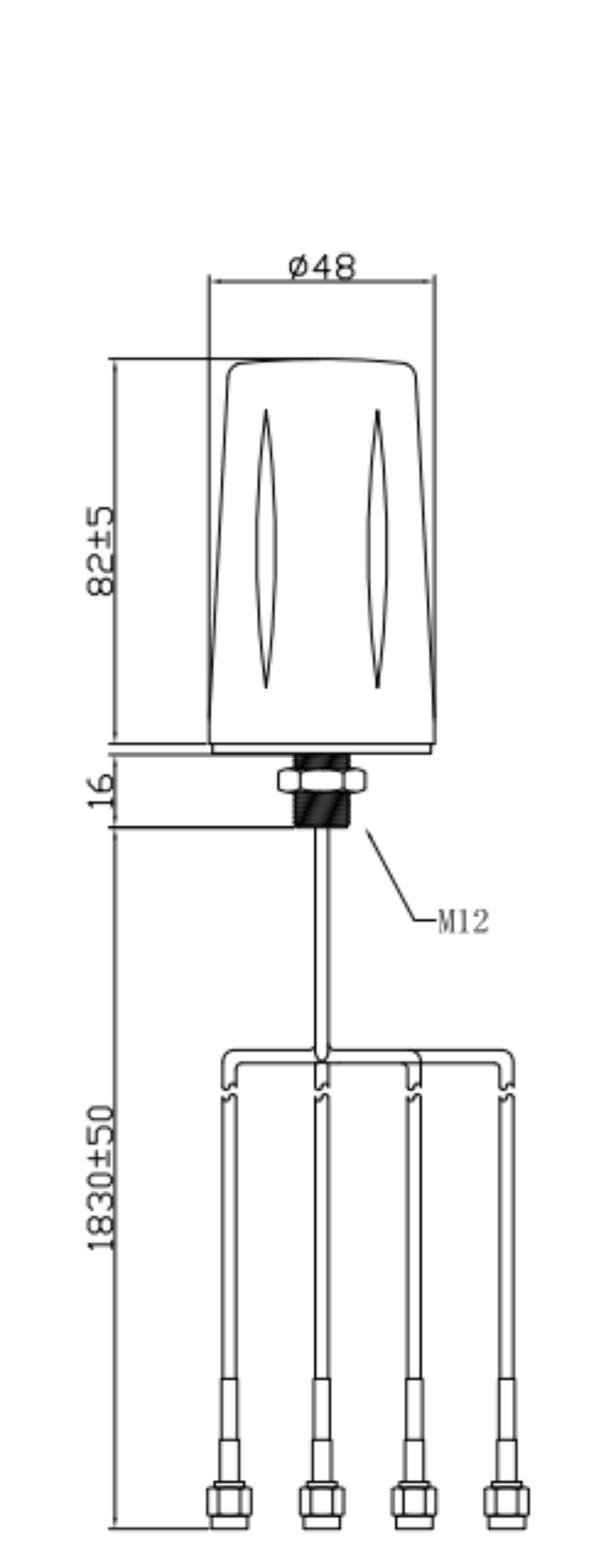

الرسم الأبعاد
سيناريوهات التطبيق
المركبات : تتبع GPS ونقل البيانات في الوقت الفعلي للأساطيل.
الطائرات بدون طيار : تحديد المواقع GNSS الموثوقة واتصال LTE لرسم الخرائط الجوية.
إنترنت الأشياء الصناعي : شبكات المستشعرات في المصانع أو المواقع البعيدة التي تتطلب نسخة احتياطية مزدوجة LTE.
أجهزة التوجيه في الهواء الطلق : تغطية WiFi و LTE المحسّنة لأنظمة الاتصالات خارج الشبكة.
التعليمات
س: هل هذا هوائي متوافق مع شبكات 4G؟
ج: نعم ، يدعم نطاقات LTE 796-960MHz و 1710-2700MHz للاتصال العالمي 4G.
س: هل يمكن أن تصمد أمام الأمطار الغزيرة؟
ج: يضمن تصنيف IP65-IP67 الحماية ضد الطائرات الغبار والماء ، ولكن يتم استبعاد منفذ الكابل.
س: ما هي الأجهزة التي تستخدم موصلات SMA؟
ج: شائع في أجهزة التوجيه والمودم ومتتبعات GPS. يشمل موصلات الذكور 4x SMA للأسلاك المرنة.
س: هل يتطلب مصدر طاقة خارجي؟
ج: لا-يعمل على 2.2-5V DC مع انخفاض استهلاك التيار (5-15MA).
س: هل تكسب GNSS LNA قابلة للتعديل؟
ج: لا ، يتم إصلاح كسب LNA عند 28 ± 2 ديسيبل لتضخيم الإشارة الأمثل.
س: كيفية تثبيت الهوائي؟
ج: استخدم آلية تحريك المسمار على الأسطح المسطحة (على سبيل المثال ، أسطح المركبات أو لوحات المعدات).
س: ما هو طول الكابل؟
ج: يتضمن كابلات RG174 مسافة 1 متر لسهولة التوجيه.
س: هل تدعم شبكات 5G؟
ج: لا ، تم تصميمه لتطبيقات LTE و GNSS و WiFi (2.4 جيجا هرتز).
