GLB318L
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | ||
هوائي GNSS (2 دبابيس) | هوائي عازلة | نطاق التردد MHz | GPS: 1561.098 ~ 1575.42 (L1-Band) QZSS: 1563-1587 (L1) جاليليو: 1559-1591 (E1) Glonass: 1602.0-1614.94 |
الاستقطاب | RHCP | ||
يكسب | 5DBIC （Zenith） | ||
VSWR | ＜ 1.5 | ||
مقاومة | 50Ω | ||
البعد | 33.5*33.5*6MM | ||
نسبة المحوري | 3DB | ||
LNA | يكسب | 28 ± 2DB | |
رقم الضوضاء | ＜ 1.5dB | ||
VSWR | ＜ 2.0 | ||
الجهد توريد | 3 ~ 5.5V DC | ||
الاستهلاك الحالي | ＜ 25MA | ||
هوائي LTE | نطاق التردد | 698 ~ 960MHz/1710 ~ 2690MHz | |
VSWR | ≤3.0 | ||
الاستقطاب | خطي | ||
يكسب | 2DBI | ||
مقاومة | 50Ω | ||
المقاومة العاصمة | 10kΩ | ||
ميكانيكي | كابل | RG174 أو غيرها | |
الموصل | SMA أو غيرها | ||
مادة رادوم | القيمة المطلقة | ||
طريقة التثبيت | المغناطيس/لاصق | ||
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
حماية الدخول | IP66 | ||
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | ||
صديقة للبيئة | ROHS متوافق | ||
مقدمة المنتج
1. وضع مزدوج، تغطية كاملة النطاق
• GNSS: يدعم GPS L1/L2 وQZSS LL وGalileo E1 وGLONASS G3 (1602-1615 ميجاهرتز)
• LTE: 698-960 ميجا هرتز/1710-2690 ميجا هرتز (متوافق مع 4G كامل النطاق و5G n1/n3/n7)
2. مكاسب عالية، وانخفاض مستوى الضجيج
▸ كسب هوائي GNSS بمقدار 5 ديسيبل (اتجاه السمت)
▸ كسب LNA المدمج يبلغ 28 ± 2 ديسيبل، ورقم الضوضاء <1.5 ديسيبل، وتحسين بنسبة 40% في القدرة على اكتساب الإشارة الضعيفة
3. تصميم الحماية من الدرجة الصناعية
IP66 مقاوم للماء والغبار (يتجاوز عيب ثقب المسمار IP67 للجيل السابق)
اجتاز اختبار الاهتزاز بسعة 10-55 هرتز/1.5 مم لمدة ساعتين
غطاء ABS مقاوم للأشعة فوق البنفسجية + مقاومة للرطوبة بنسبة 95%
4. نشر مريح
• خيارات تركيب مغناطيسية ولاصقة مزدوجة (سعة الحمولة غير محددة، وتتطلب قياسًا فعليًا)
• موصل SMA قياسي (قابل للتخصيص)، وكابل RG174 لمنع التداخل
• نظام تعريف الكابل (أنابيب الانكماش الحراري مطبوعة بـ 'LTE'/'GRSS' لمنع سوء الاتصال)
5. تصميم واسع الجهد وموفر للطاقة
جهد إدخال واسع 3-5.5 فولت، استهلاك الطاقة <25 مللي أمبير، متوافق مع بطارية السيارة/أنظمة الطاقة الشمسية
سيناريوهات التطبيق
نظام إدارة الأسطول: تحديد مواقع مركبات الشحن في الوقت الفعلي + نقل بيانات 4G

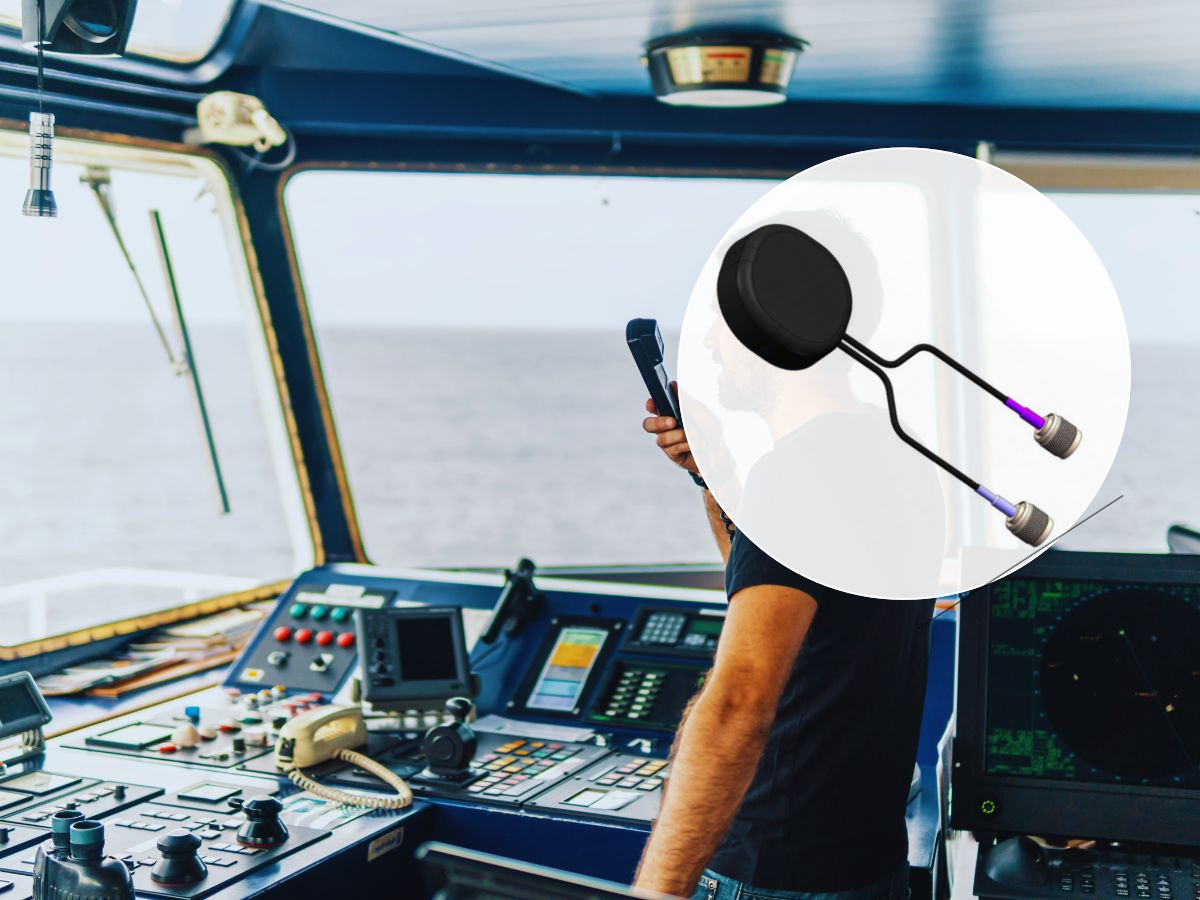

محطة الملاحة البحرية: مراقبة مسار السفينة والاتصالات البحرية
معدات الطوارئ المتنقلة: النشر السريع لمحطات المراقبة في مواقع الكوارث
الآلات الزراعية الذكية: الآلات الزراعية المستقلة للتشغيل المنسق
جهاز التوجيه الصناعي: توقيت وشبكات عالية الدقة لمحطات القاعدة الميدانية
التعليمات
س: هل يدعم نطاقات أمريكا الشمالية 12/17؟
ج: يغطي 698-960 ميجا هرتز (بما في ذلك النطاقات 12/13/17). يرجى التحقق من شهادة المحطة الطرفية لمعرفة نطاقات التردد المحددة.
س: ما هي القوة القابضة للحامل المغناطيسي؟
ج: لا يحدد الدليل ذلك، ولكن قوة الالتصاق الرأسية المقاسة في درجة حرارة الغرفة هي ≥ 3 كجم (يوصى بتسطيح السطح المعدني <0.5 مم).
س: ما هو الغرض من مقاومة التيار المستمر بقيمة 10 كيلو أوم؟
ج: يتمتع هوائي LTE بمقاومة تيار مستمر تبلغ 10 كيلو أوم لمنع تلف الكهرباء الساكنة وتحسين مقاومة البرق.
س: هل يمكن توصيل جهاز استقبال GNSS ووحدة LTE في وقت واحد؟
ج: يلزم وجود كابلات منفصلة: يتم توصيل مخرج GNSS بجهاز الاستقبال، ويتم توصيل LTE بوحدة الاتصال (يتم وضع علامة على أنابيب الانكماش الحراري للكابل).
س: ما هو نطاق درجة الحرارة للتركيب اللاصق؟
ج: يعمل اللاصق عند درجة حرارة تتراوح من -30 درجة مئوية إلى +80 درجة مئوية (أقل من درجة حرارة جسم الهوائي -40 درجة مئوية إلى 85 درجة مئوية). يوصى بالتركيب المغناطيسي للبيئات ذات درجات الحرارة العالية.
س: هل الطائرة الأرضية مطلوبة للحصول على كسب قدره 5 ديسيبل؟
ج: لا يتطلب الهوائي العازل المدمج مقاس 33.5 × 33.5 × 6 مم مستوى أرضي إضافي ويمكن تركيبه مباشرة على سطح معدني.
