GL-DY3060H3
Asialeren
8517710000
50
مقبول
200/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||||||
نطاق التردد MHz | 350-960 | 1350-1550 | 1710-2700 | 3400-3800 | 4900-7125 | |
VSWR | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | |
كسب DBI | 2.0 | 3.5 | 4.5 | 6.0 | 6.0 | |
عرض شعاع أفقي | 360 درجة | 360 درجة | 360 درجة | 360 درجة | 360 درجة | |
عرض شعاع عمودي | 65 درجة | 55 درجة | 55 درجة | 50 درجة | 45 درجة | |
الاستقطاب | أفقي | |||||
IntermodulationIM3 (2x43dbm)- DBC | ≤-150 | |||||
مقاومة المدخلات- | 50 | |||||
أقصى قدر من الطاقة- ث | 50 | |||||
حماية البرق | DC Ground | |||||
المواصفات الميكانيكية | ||||||
نوع موصل الإدخال | ن أنثى | |||||
الأبعاد- مم | Ø220 × 18 | |||||
هوائي وزن كيلوغرام | 0.3 | |||||
مادة العناصر المشعة | PCB | |||||
مادة رادوم | القيمة المطلقة | |||||
لون رادوم | أبيض | |||||
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | |||||
الاختلافات بين الهوائيات المماثلة
p/n | GL-DY3060H3 | GL-DY6070VV3 | GL-DY7027V3B |
يكسب | 2.0/6.0 | 2.0/6.0 | 2.5/3.5 |
VSWR | 1.8 | 1.8 | 1.5/1.8 |
مقدمة المنتج
1. تغطية كاملة بخمسة نطاقات
350-960 ميجا هرتز + 1350-1550 ميجا هرتز + 1710-2700 ميجا هرتز + 3400-3800 ميجا هرتز + 4900-7125 ميجا هرتز، يدعم 4G/5G/C-band/Wi-Fi 6E (6 جيجا هرتز)، واستبدال هوائيات متعددة بجهاز واحد.
2. تصميم غير مرئي فائق النحافة
يبلغ سمكه 18 ملم فقط وقطره 220 ملم، ويمتزج غطاء ABS الأبيض النقي بسلاسة مع السقف، ويزن 0.3 كجم على الأقل، ويمتزج بسهولة مع ديكور منزلك.
3. الاستقطاب الأفقي المضاد للتدخل
تعمل تقنية الاستقطاب الأفقي الفريدة على تقليل التداخل بين الأجهزة، مما يحقق معدل تعديل بيني منخفض للغاية (IM3) ≥ -150dBC، مما يحسن نقاء الإشارة بنسبة 50% في المناطق ذات الكثافة السكانية العالية مثل مراكز التسوق.
تغطية 4.360 درجة بدون نقاط عمياء
إشعاع متعدد الاتجاهات + كسب ذروة 6dBi (نطاق 3.5 جيجا هرتز)، زاوية شعاع عمودية تبلغ 45 درجة -65 درجة، تغطية الطبقات، جهاز واحد يتحكم بشكل فعال في أرضية 500 متر مربع.
5. الموثوقية الصناعية
تصنيف طاقة 50 وات + نطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى 65 درجة مئوية، عنصر المبرد PCB مقاوم للرطوبة ومقاوم للتآكل، مؤرض بالتيار المستمر للحماية من الصواعق، و10 سنوات بدون صيانة.
سيناريوهات التطبيق

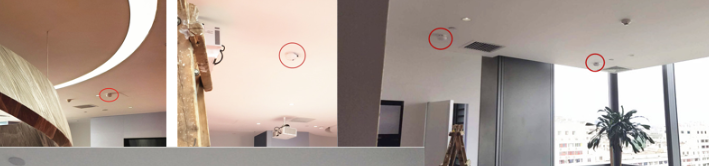

المجمع التجاري الذكي: شبكة نظام تدفق الركاب لمراكز التسوق/محطة المطار
الرعاية الصحية الرقمية: تغطية إشارة سلسة لمعدات مراقبة جناح المستشفى
المعلوماتية التعليمية: إدارة مركزية للتعليم المهني المستمر (CPE) لفصول دراسية متعددة في المباني التعليمية
رقمنة الفندق: تكامل شبكة IPTV وWiFi المزدوجة في غرف الضيوف
إنترنت الأشياء الصناعي: مركز ربط بيانات مستشعرات المصنع
الأماكن الحكومية: نظام الانتظار بدون انقطاع في القاعات الحكومية
التعليمات
س: ما الفرق بين الاستقطاب الأفقي والاستقطاب العمودي الشائع؟
ج: يتطابق الاستقطاب الرأسي مع إشارات الهاتف المحمول ويتم تحسينه للأجهزة المثبتة في السقف (AP/CPE)، مما يقلل من فقدان انعكاس الجدار ويحسن كفاءة الإرسال والاستقبال للأجهزة المثبتة في السقف.
س: هل يمكن توصيله مباشرة بجهاز التوجيه؟
ج: يتطلب كابل محول أنثى من النوع N (مثل كابل RG316) للاتصال بالجهاز. يوصى بأن يكون الحد الأقصى لفقد الخط ≥3dB. نوصي باستخدام كابلات التوصيل CL-30 منخفضة الفقد للغاية.
س: ما هو استخدام نطاق التردد 4900-7125 ميجا هرتز؟
ج: يغطي نطاق 6 جيجا هرتز لشبكة WiFi 6E/7 ونطاق 5G C (n77/n78)، مما يضمن أداءً مقاومًا للمستقبل للعقد القادم.
س: كيف أقوم بتثبيت كابل بسمك 18 ملم؟
ج: يبلغ قطر فتحة السقف 225 مم، وتسمح الدعامة المحملة بنابض بالنشر لشخص واحد في 3 دقائق.
س: لماذا تضيق زاوية الشعاع العمودي مع زيادة التردد؟
ج: الإشارات عالية التردد لها اختراق ضعيف. يقوم شعاع ضيق (مثل شعاع 45 درجة) بتركيز الطاقة لاختراق الأرضيات. توهين التداخل المُقاس بين الطوابق العلوية والسفلية هو ≥12dB.
س: كيف يمكنني إجراء التأريض بالتيار المستمر؟ ج: يحتوي الهيكل على مسمار تأريض مدمج للتوصيل بالشبكة الأرضية للمبنى (معيار الحماية من الصواعق IEC 62305) باستخدام كابل نحاسي مقاس 6 مم⊃2; أو أكبر. هذا الاتصال غير مطلوب في المناطق التي بها ضربات صاعقة قوية.
س: هل يمكن استخدامه في الهواء الطلق؟
ج: غلاف ABS مقاوم للأشعة فوق البنفسجية ولكنه ليس مقاومًا للماء. إنها مناسبة للاستخدام الداخلي فقط. للاستخدام الخارجي، حدد سلسلة GL-OD طراز IP67.
