GL923
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| توافر الحالة: | |
|---|---|
| الكمية: | |
| تصدير PDF | |

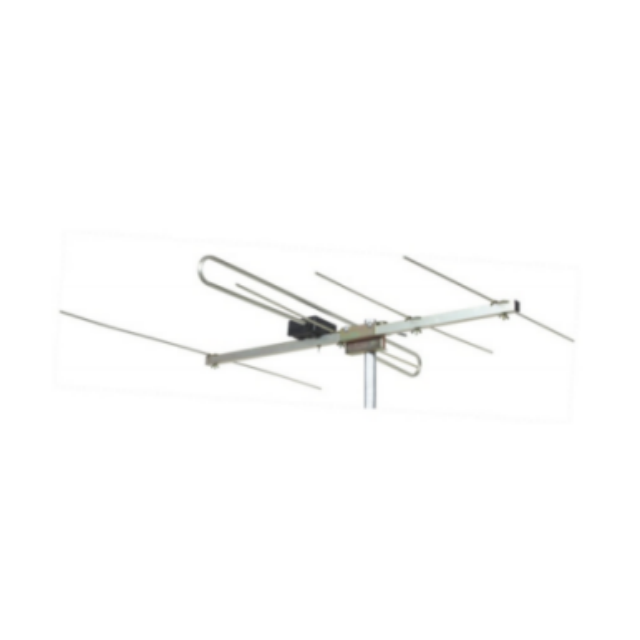

غرض | ياغي هوائي HDTV خارجي |
PN | GL923 |
نطاق التردد (MHz) | 47-862 |
إعاقة المدخلات (ω) | 75 |
VSWR | ≥ 1.5 |
كسب (DBI) | 8-18 |
الاستقطاب | رَأسِيّ |
سعة الطاقة (ث) | 50 |
المواصفات الميكانيكية | |
توصيل النوع | F |
مادة | الألومنيوم والبلاستيك |
طول MM | 780 |
| 785*335*565 |
وزن | 9.5 كجم/كرتون |
مقدمة المنتج
تغطية كاملة النطاق عالية الكسب، وحدة واحدة متوافقة مع جميع القنوات
يدعم بالكامل نطاقات VHF/UHF 47-862 ميجا هرتز، مما يوفر مكاسب ذكية 8-18dBi، مما يضمن استقبالًا ثابتًا لكل من قنوات VHF المحلية وإشارات UHF لمسافات طويلة.
هيكل ياغي معزز، استقبال توجيهي احترافي
باستخدام تصميم هوائي Yagi الأمثل، يوفر الهيكل الممتد 780 مم جنبًا إلى جنب مع ترتيب الهزاز الدقيق اتجاهًا قويًا، مما يزيل التداخل بشكل فعال ويحسن دقة استقبال الإشارة بنسبة 40%.
تصميم عالي الأداء واسع النطاق
مع الحفاظ على تغطية النطاق الكامل، فإنه يحقق كسبًا يصل إلى 18 ديسيبل في نطاق UHF وربحًا محسنًا قدره 8 ديسيبل في نطاق VHF، مما يلبي احتياجات الاستقبال الاحترافية لنطاقات التردد المختلفة.
هيكل احترافي متين في الهواء الطلق
إن العارضة الرئيسية المصنوعة من سبائك الألومنيوم المخصصة لصناعة الطائرات جنبًا إلى جنب مع المكونات البلاستيكية الهندسية المقاومة للأشعة فوق البنفسجية، والمعالجة السطحية الخاصة المضادة للتآكل، والتعبئة الاحترافية (785×335×565 مم) تضمن النقل الآمن.
نظام نقل عالي الكفاءة
VSWR 1.5 VSWR منخفض للغاية، مقاومة قياسية 75 أوم، واجهة احترافية من النوع F، مما يضمن كفاءة نقل الإشارة المحسنة عبر نطاق VHF إلى UHF بأكمله.
سيناريوهات التطبيق
منطقة استقبال إشارة كاملة النطاق: مصممة خصيصًا للمناطق التي تتطلب استقبال قنوات VHF وUHF متزامنة، مما يحل جميع احتياجات استقبال القنوات بوحدة واحدة.
استقبال اتجاهي لمسافة طويلة جدًا: مثالي للمناطق النائية للغاية التي تزيد عن 70 كيلومترًا من أبراج الإشارة، مع مكاسب عالية تبلغ 18 ديسيبل تتخطى حدود الاستقبال التقليدية.
البيئات الكهرومغناطيسية المعقدة: استقبال اتجاهي دقيق في مناطق الإشارات الحضرية المكتظة بالسكان، مما يزيل بشكل فعال التداخل من الإشارات الأخرى.
أنظمة الاتصالات الاحترافية: معدات استقبال الإشارة كاملة النطاق للبث، والاتصالات، وأنظمة اتصالات الطوارئ.
تطبيقات التضاريس الخاصة: استقبال إشارة الاتجاه الأمثل في المناطق الجبلية والمناطق الساحلية والمناطق الأخرى التي بها تداخل شديد متعدد المسارات.
التعليمات
س: ما هي الاختلافات الرئيسية بين GL923 وGL922؟
ج: يتوسع GL923 إلى تغطية النطاق الكامل من 47 إلى 862 ميجاهرتز، ويزيد من الكسب إلى 8-18 ديسيبل، ويزيد الطول إلى 780 مم، مما يؤدي إلى تحسين شامل في الأداء.
س: كيف يمكن تحقيق الاستقبال الأمثل عبر نطاقات التردد المختلفة؟
ج: يوصى بمسح قنوات VHF وUHF بشكل منفصل، وضبط اتجاه الهوائي للعثور على أفضل موضع يغطي جميع القنوات، أو استخدام جهاز دوار بمواضع محددة مسبقًا.
س: هل الدقة الاتجاهية العالية مطلوبة أثناء التثبيت؟
ج: هوائيات ياغي حساسة للغاية للاتجاه. يوصى باستخدام مقياس قوة الإشارة لإجراء معايرة دقيقة. سيؤدي الخطأ في حدود ±5 درجات إلى الحصول على أفضل النتائج.
س: ما مدى مقاومة المنتج للتآكل في المناطق الساحلية؟
ج: إنه يخضع لمعالجة احترافية ضد التآكل برذاذ الملح، وهو مناسب للاستخدام في المناطق الساحلية. ومع ذلك، يوصى بإجراء فحص بصري وصيانة التنظيف سنويًا.
س: هل يمكن استخدامه مع مكبر صوت أحادي ؟
ج: نعم، يوصى باستخدام مضخم إشارة كامل النطاق لتجنب التحميل الزائد على نطاق تردد واحد والتأثير على استقبال القنوات الأخرى.
س: ما مدى مقاومة المنتج للبرد؟
ج: يمكن للهزاز المصنوع من سبائك الألومنيوم أن يتحمل طقس البرد العادي، ولكن في المناطق المعرضة لتساقط البرد الشديد، يوصى بتركيب غطاء واقي.
