GL-DY0738v24
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الفنية والميكانيكية | ||
رقم الموديل | GL-DY0738v24 | |
Freq (MHz) | 698-960 | 1710-2700 |
النطاق الترددي (MHz) | 262 | 990 |
كسب (DBI) | 15 | 24 |
عرض الحزمة الأفقية (°) | 23 | 12 |
عرض الشعاع العمودي (°) | 25 | 14 |
نسبة F/ B -ديسيبل | ≥30 | |
VSWR | ≤3.0 | |
مقاومة | 50 أوم | |
الاستقطاب | عمودي + أفقي | |
قوة | 100W | |
الموصل | n-female | |
البعد (مم) | 0.6*0.9 م | |
الوزن (كجم) | 3.0 كجم | |
سرعة الرياح المقدرة -م/ث | 60 | |
قطر الصاري المتصاعد | 35-50 ملم | |
مقدمة المنتج
1. مكاسب عالية مزدوجة النطاق لتغطية مسافات طويلة جدًا
يغطي بدقة كلاً من النطاقين المزدوجين 698-960 ميجاهرتز و1710-2700 ميجاهرتز، مما يوفر كسبًا بمقدار 15 ديسيبل في نطاق التردد المنخفض وكسبًا عاليًا يبلغ 24 ديسيبل في نطاق التردد العالي، مما يوسع تغطية الإشارة بشكل فعال ويحل مشكلة الإشارة الضعيفة في المناطق النائية.

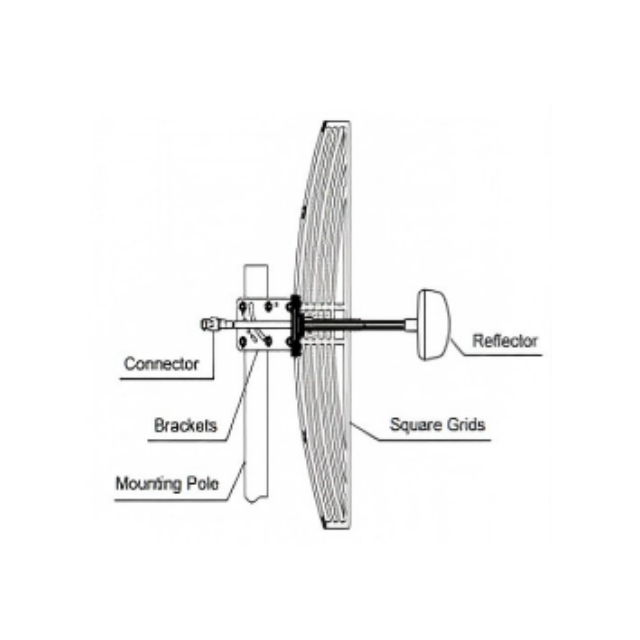

2. تصميم شبكة مكافئ احترافي لنقل الاتجاه الدقيق
باستخدام هيكل شبكي مكافئ، يكون عرض الحزمة الأفقي منخفضًا حتى 12°-23°، وعرض الحزمة الرأسي هو 14°-25°. ومع نسبة عالية من الأمام إلى الخلف تبلغ ≥30 ديسيبل، فإنه يضمن نقل إشارة اتجاهية دقيقة ويقلل التداخل بشكل كبير.
3. تقنية الاستقطاب المزدوج لتحسين جودة استقبال الإشارة
يدعم بشكل مبتكر الاستقطاب المزدوج الرأسي والأفقي، مما يتيح استقبال الإشارات باتجاهات استقطاب مختلفة. يؤدي هذا إلى تحسين استقرار استقبال الإشارة وإنتاجية البيانات بشكل كبير في البيئات المعقدة.
4. التصميم الهيكلي الصناعي، يتحمل البيئات القاسية
من خلال إستخدام هيكل شبكي لتقليل مقاومة الرياح، يمكنه تحمل سرعة الرياح المقدرة بـ 60m/s؛ متوافق مع الصواري القياسية مقاس 35-50 مم، ويوازن وزنه البالغ 3 كجم بين الثبات وسهولة التركيب، وهو مصمم خصيصًا للبيئات الخارجية القاسية.
5. قدرة تحميل عالية للطاقة، تلبي احتياجات الدرجة التجارية
يدعم مدخلات الطاقة العالية 100 وات، VSWR ≥3.0، ومجهز بموصل أنثى من النوع N، مما يضمن التشغيل المستقر في بيئات الشبكات عالية الجهد ويلبي متطلبات التطبيقات من فئة مشغلي الاتصالات.
سيناريوهات التطبيق
ملحق إشارة المحطة الأساسية 5G: يعمل كهوائي رئيسي أو إضافي، مما يوسع تغطية شبكة 5G في المناطق الحضرية أو الريفية.
مزود خدمة الإنترنت اللاسلكي (WISP): يوفر اتصالات لاسلكية طويلة المدى من نقطة إلى نقطة أو من نقطة إلى عدة نقاط للمناطق الريفية والجبلية.
الشبكات المخصصة للمؤسسات: إنشاء شبكات اتصالات مخصصة للمواقع الكبيرة مثل المصانع والمناجم والموانئ.
وصلة مراقبة الفيديو: توفر وصلات نقل فيديو لاسلكية ثابتة لكاميرات الأمان في المناطق النائية.
أنظمة الاتصالات في حالات الطوارئ: تمكن من الانتشار السريع في مواقع الكوارث، وإنشاء روابط اتصال مؤقتة.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: يعمل في نطاقات 698-960 ميجا هرتز و1710-2700 ميجا هرتز، مما يجعله مثاليًا لتطبيقات 4G LTE و5G.
س: كيف يفيد تصميم الشبكة الأداء؟
ج: يعمل تصميم الشبكة المكافئة على تقليل حمل الرياح مع الحفاظ على التركيز الدقيق للإشارة، وهو أمر ضروري للتركيبات الخارجية في المناطق العاصفة.
س: ما هو المعنى العملي لكسب 24dBi؟
ج: يعمل كسب 24dBi على توسيع نطاق الإشارة بشكل كبير وتحسين جودة الارتباط. مما يسمح بالاتصال على مدى عدة كيلومترات في ظروف خط رؤية واضح.
س: ما هي أجهزة التثبيت المطلوبة؟
ج: يتم تركيبه على أعمدة قطرها 35-50 مم. نوصي بأقواس تثبيت احترافية للتثبيت الآمن.
س: هل هذا الهوائي مناسب للطقس القاسي؟
ج: نعم، مع معدل رياح 60 م/ث وبنية قوية، فإنه يتحمل الظروف الخارجية القاسية بما في ذلك الرياح القوية والأمطار.
س: ما هي ميزة الاستقطاب المزدوج؟
ج: يسمح الاستقطاب المزدوج (عمودي + أفقي) للهوائي باستقبال الإشارات في كلا الاتجاهين، مما يقلل من فقدان الإشارة بسبب عدم تطابق الاستقطاب.
س: ما هو الكابل والموصل الذي يجب أن أستخدمه؟
ج: استخدم كابلًا محوريًا منخفض الفقد مع موصل ذكر من النوع N لمطابقة واجهة N-female للهوائي للحصول على الأداء الأمثل.
المواصفات الفنية والميكانيكية | ||
رقم الموديل | GL-DY0738v24 | |
Freq (MHz) | 698-960 | 1710-2700 |
النطاق الترددي (MHz) | 262 | 990 |
كسب (DBI) | 15 | 24 |
عرض الحزمة الأفقية (°) | 23 | 12 |
عرض الشعاع العمودي (°) | 25 | 14 |
نسبة F/ B -ديسيبل | ≥30 | |
VSWR | ≤3.0 | |
مقاومة | 50 أوم | |
الاستقطاب | عمودي + أفقي | |
قوة | 100W | |
الموصل | n-female | |
البعد (مم) | 0.6*0.9 م | |
الوزن (كجم) | 3.0 كجم | |
سرعة الرياح المقدرة -م/ث | 60 | |
قطر الصاري المتصاعد | 35-50 ملم | |
مقدمة المنتج
1. مكاسب عالية مزدوجة النطاق لتغطية مسافات طويلة جدًا
يغطي بدقة كلاً من النطاقين المزدوجين 698-960 ميجاهرتز و1710-2700 ميجاهرتز، مما يوفر كسبًا بمقدار 15 ديسيبل في نطاق التردد المنخفض وكسبًا عاليًا يبلغ 24 ديسيبل في نطاق التردد العالي، مما يوسع تغطية الإشارة بشكل فعال ويحل مشكلة الإشارة الضعيفة في المناطق النائية.
2. تصميم شبكة مكافئ احترافي لنقل الاتجاه الدقيق
باستخدام هيكل شبكي مكافئ، يكون عرض الحزمة الأفقي منخفضًا حتى 12°-23°، وعرض الحزمة الرأسي هو 14°-25°. ومع نسبة عالية من الأمام إلى الخلف تبلغ ≥30 ديسيبل، فإنه يضمن نقل إشارة اتجاهية دقيقة ويقلل التداخل بشكل كبير.
3. تقنية الاستقطاب المزدوج لتحسين جودة استقبال الإشارة
يدعم بشكل مبتكر الاستقطاب المزدوج الرأسي والأفقي، مما يتيح استقبال الإشارات باتجاهات استقطاب مختلفة. يؤدي هذا إلى تحسين استقرار استقبال الإشارة وإنتاجية البيانات بشكل كبير في البيئات المعقدة.
4. التصميم الهيكلي الصناعي، يتحمل البيئات القاسية
من خلال إستخدام هيكل شبكي لتقليل مقاومة الرياح، يمكنه تحمل سرعة الرياح المقدرة بـ 60m/s؛ متوافق مع الصواري القياسية مقاس 35-50 مم، ويوازن وزنه البالغ 3 كجم بين الثبات وسهولة التركيب، وهو مصمم خصيصًا للبيئات الخارجية القاسية.
5. قدرة تحميل عالية للطاقة، تلبي احتياجات الدرجة التجارية
يدعم مدخلات الطاقة العالية 100 وات، VSWR ≥3.0، ومجهز بموصل أنثى من النوع N، مما يضمن التشغيل المستقر في بيئات الشبكات عالية الجهد ويلبي متطلبات التطبيقات من فئة مشغلي الاتصالات.
سيناريوهات التطبيق
ملحق إشارة المحطة الأساسية 5G: يعمل كهوائي رئيسي أو إضافي، مما يوسع تغطية شبكة 5G في المناطق الحضرية أو الريفية.
مزود خدمة الإنترنت اللاسلكي (WISP): يوفر اتصالات لاسلكية طويلة المدى من نقطة إلى نقطة أو من نقطة إلى عدة نقاط للمناطق الريفية والجبلية.
الشبكات المخصصة للمؤسسات: إنشاء شبكات اتصالات مخصصة للمواقع الكبيرة مثل المصانع والمناجم والموانئ.
وصلة مراقبة الفيديو: توفر وصلات نقل فيديو لاسلكية ثابتة لكاميرات الأمان في المناطق النائية.
أنظمة الاتصالات في حالات الطوارئ: تمكن من الانتشار السريع في مواقع الكوارث، وإنشاء روابط اتصال مؤقتة.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: يعمل في نطاقات 698-960 ميجا هرتز و1710-2700 ميجا هرتز، مما يجعله مثاليًا لتطبيقات 4G LTE و5G.
س: كيف يفيد تصميم الشبكة الأداء؟
ج: يعمل تصميم الشبكة المكافئة على تقليل حمل الرياح مع الحفاظ على التركيز الدقيق للإشارة، وهو أمر ضروري للتركيبات الخارجية في المناطق العاصفة.
س: ما هو المعنى العملي لكسب 24dBi؟
ج: يعمل كسب 24dBi على توسيع نطاق الإشارة بشكل كبير وتحسين جودة الارتباط. مما يسمح بالاتصال على مدى عدة كيلومترات في ظروف خط رؤية واضح.
س: ما هي أجهزة التثبيت المطلوبة؟
ج: يتم تركيبه على أعمدة قطرها 35-50 مم. نوصي بأقواس تثبيت احترافية للتثبيت الآمن.
س: هل هذا الهوائي مناسب للطقس القاسي؟
ج: نعم، مع معدل رياح 60 م/ث وبنية قوية، فإنه يتحمل الظروف الخارجية القاسية بما في ذلك الرياح القوية والأمطار.
س: ما هي ميزة الاستقطاب المزدوج؟
ج: يسمح الاستقطاب المزدوج (عمودي + أفقي) للهوائي باستقبال الإشارات في كلا الاتجاهين، مما يقلل من فقدان الإشارة بسبب عدم تطابق الاستقطاب.
س: ما هو الكابل والموصل الذي يجب أن أستخدمه؟
ج: استخدم كابلًا محوريًا منخفض الفقد مع موصل ذكر من النوع N لمطابقة واجهة N-female للهوائي للحصول على الأداء الأمثل.
