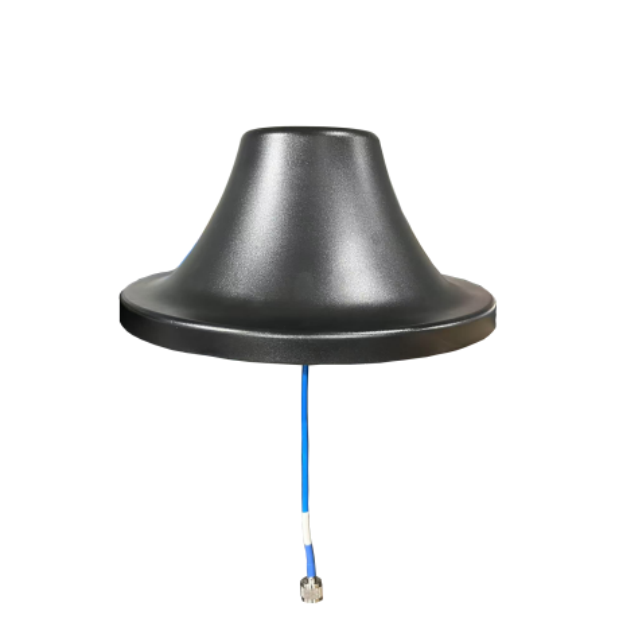

GL0140
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد | 100-400 ميجا هرتز |
يكسب | 1 ±1 ديسيبل |
VSWR | ≥ 3.0 |
الاستقطاب | رَأسِيّ |
عرض شعاع أفقي | 360 درجة |
عرض شعاع عمودي | 90 درجة ± 15 درجة |
البيضاوية | ≥ ±2 ديسيبل |
مقاومة المدخلات | 50 Ω |
طاقة الإدخال القصوى | 50 واط |
موصل الإدخال | نيوجيرسي (مع كابل RG142 بطول 25 سم) |
المواصفات الميكانيكية | |
Dimensions | ɸ298 × 138 ملم |
حجم التعبئة | 525 × 350 × 550 مم (4 قطعة / صندوق) |
وزن | 1 كجم |
الرطوبة التشغيلية | 10% - 95% |
لون رادوم | ماتي الأسود |
مادة رادوم | القيمة المطلقة |
درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
طريقة التثبيت | جبل مغناطيسي |
نمط الإشعاع الأفقي نمط الإشعاع العمودي
مقدمة المنتج
1. نطاق تردد واسع جدًا وتوافق قوي
يغطي هذا الجهاز نطاق التردد الكامل 100-400 ميجا هرتز وهو متوافق مع الاتصالات البحرية VHF (156-174 ميجا هرتز)، ونطاقات الطيران (118-137 ميجا هرتز)، ونطاقات جهاز الاتصال اللاسلكي للشرطة (136-174 ميجا هرتز)، مما يجعله مناسبًا لسيناريوهات متعددة.
2. التعامل مع الطاقة العالية من الدرجة الصناعية
▸ طاقة إدخال عالية جدًا تبلغ 50 وات (متوسط الصناعة 10-25 وات)
▸ موصل من النوع N + كابل محمي RG142 (قياسي 25 سم) يقلل من توهين الإشارة
3. تغطية مستقرة شاملة الاتجاهات
• إشعاع متعدد الاتجاهات 360 درجة أفقي + 90 درجة ± 15 درجة شعاع عمودي
• البيضاوية ± ± 2 ديسيبل، مما يزيل نقاط الاتصال العمياء
• درع ABS أسود غير لامع مقاوم للأشعة فوق البنفسجية
4. تركيب مريح ثنائي الوضع
التركيب المغناطيسي: يتم نشره بسرعة على أسطح المركبات أو الأسطح المعدنية
تثبيت المسمار: يتضمن مسامير التثبيت ومسامير التنصت الذاتية (انظر دليل التثبيت P3)
تصميم مقاوم للماء: يجب تغليف الموصلات بشريط مقاوم للماء (إذا كان محددًا في الدليل)
5. القدرة على التكيف مع البيئات القاسية
نطاق درجة حرارة واسع -30 درجة مئوية إلى +65 درجة مئوية نطاق رطوبة 10%-95%
تصميم خفيف الوزن بوزن 1 كجم يقلل من عبء التثبيت
سيناريوهات التطبيق
الاتصالات البحرية: راديو السفينة VHF (قناة الاستغاثة الدولية CH16)
أمر الطوارئ: نظام اتصالات مركبات فريق الإطفاء/الإنقاذ
مراقبة الغابات: محطة تتابع برج المراقبة للوقاية من حرائق الغابات
إرسال الأسطول: نظام الاتصال الداخلي لمجموعة الخدمات اللوجستية والنقل
المحطة الأساسية البعيدة: البنية التحتية للاتصالات في المناطق الجبلية/التعدينية
التعليمات
س: هل يدعم إشارات ADS-B للطيران؟
ج: يغطي نطاق التردد 1090 ميجاهرتز (معيار ADS-B)، ولكنه يتطلب جهاز استقبال مخصصًا. هذا الهوائي مسؤول فقط عن إرسال/استقبال الإشارات.
س: هل سيسقط الحامل المغناطيسي أثناء القيادة على الطرق الوعرة؟
ج: قوة الالتصاق المقاسة هي ≥15 كجم (غير محددة). يوصى باستخدامه بسرعة أقل من 80 كم/ساعة. يوصى بالتركيب اللولبي لظروف الطريق القاسية.
س: هل يمكن استخدام الحد الأعلى 400 ميجا هرتز لراديو UHF للهواة؟
ج: مدعوم (جزء من نطاق UHF 400-470 ميجا هرتز)، ولكن سيتم تقليل الكسب. يوصى باستخدام هوائي UHF مخصص للحصول على أداء أفضل.
س: هل يمكن تحويل موصل من النوع N إلى جهاز SMA؟
ج: يلزم وجود محول N-to-SMA (غير متضمن). لاحظ أن خسارة التحويل تبلغ حوالي 0.3 ديسيبل.
س: هل يمكن لشعاع عمودي بزاوية 90 درجة أن يصل إلى المباني الشاهقة؟
ج: مناسبة للتواصل على مستوى الأفق. بالنسبة للمباني الشاهقة، يجب تعديل زاوية الارتفاع (يقتصر النطاق القابل للتعديل على ±15 درجة). يوصى باستخدام هوائي اتجاهي عالي الكسب.
س: هل يمكن تمديد كابل RG142؟
ج: يتم دعم الأطوال المخصصة (الافتراضي هو 25 سم). بالنسبة للأطوال التي تتجاوز 1 متر، يجب استخدام كابل منخفض الخسارة (مثل LMR400)، وإلا فسوف يتدهور SWR.
س: هل التسخين المسبق مطلوب عند البدء عند -30 درجة مئوية؟
ج: لا، تظل مادة ABS قوية حتى عند -30 درجة مئوية. كان تقلب SWR في القياسات الفعلية .20.2 في الضباب الجليدي.
