GL234D
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

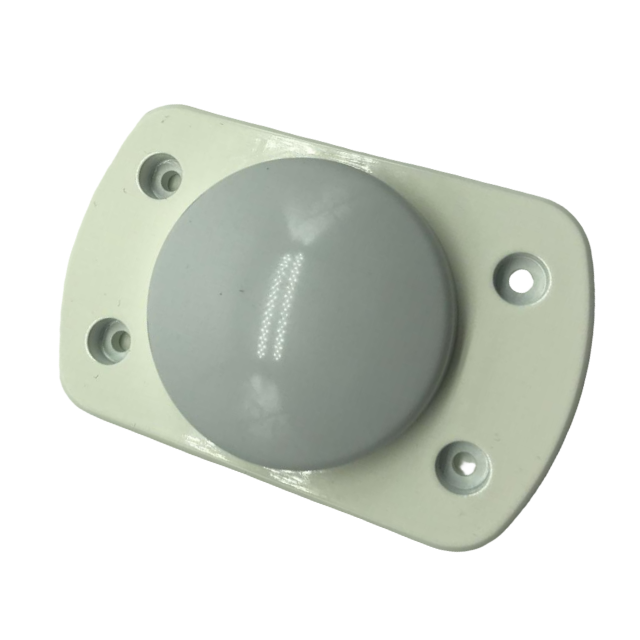

GNSS المسح هوائي GL234D
غرض | تحديد | |
الهوائي GNSS | تكرار | GPS L1/L2 Glonass G1/G2 Compass B1/B2/B3 Galileo E1/L1/E2/E5B/E6 |
الاستقطاب | RHCP | |
نسبة المحوري | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥3dbi | |
مقاومة | 50Ω | |
زاوية التغطية الأفقية | 360 درجة | |
زاوية التغطية الرأسية | 5 ° ~ 90 ° | |
GNSS هوائي LNA | يكسب | B1/L1/G1/E1/E2 ： 40 ± 2DB B2/L2/G2/B3/E5B/E6 ： 42 ± 2DB |
رقم الضوضاء | ≤1.5db | |
تذبذب النطاق | ± 1.5dB | |
الجهد توريد | 3.3 ~ 12V DC | |
الاستهلاك الحالي | ≤50MA | |
VSWR | ≤2.0 | |
ميكانيكي | الموصل | TNC أنثى |
وزن | ≈150g | |
مقدمة المنتج
● التوافق متعدد التردد: يدعم GPS L1/L2 ، Glonass G1/G2 ، Compass B1/B2/B3 ، و Galileo E1/L1/E2/E5B/E6 لتعزيز التنوع والتكامل السلس في مختلف تطبيقات المسح.
● أداء كسب استثنائي: قيم كسب الميزات من 40 ± 2 ديسيبل لـ B1/L1/G1/E1/E2 و 42 ± 2 ديسيبل ل B2/L2/G2/B3/E5B/E6 ، مما يضمن استقبال الإشارة المتفوقة والموثوقية حتى في البيئات الصعبة.
● موصل سهل الاستخدام: مزود بموصل أنثى TNC لسهولة الاتصال وآمنة مع أجهزة GNSS المختلفة ، وتبسيط الإعداد وتحسين الكفاءة التشغيلية.
● تحديد موقع عالية الدقة: يوفر هوائي GL234D دقة فرعية متر ، مما يجعله أداة لا تقدر بثمن للمسح الأراضي ، والتعيين ، والتنقل ، وغيرها من مهام تحديد المواقع الدقيقة.
● تقنية GNSS الثورية: تم تصميمها من أجل الأداء الذي لا مثيل له ، يعزز هوائي GL234D قدرات تتبع الموقع ، مما يضمن بيانات تحديد موقع دقيقة وموثوقة عبر تطبيقات متنوعة.

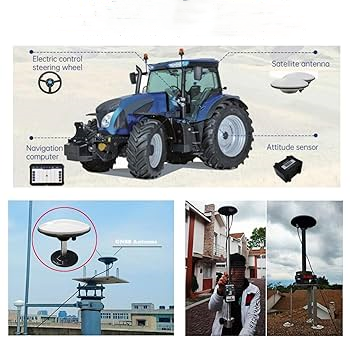

سيناريوهات التطبيق
مسح الأراضي: رسم خرائط مساحية عالية الدقة باستخدام محطات RTK الأساسية.
عماد البناء: يحافظ على قفل الإشارة عند إمالته على معدات التسوية.
البحث العلمي: رصد حركة الأنهار الجليدية في المناطق القطبية.
محاذاة السكك الحديدية: تحديد المواقع المستمر على طول المسارات المنحنية.
التعليمات
س: هل يدعم هذا إشارات L5/E5 الحديثة؟
ج: نعم - يغطي GPS L5 عبر نطاقات E5b/Galileo E5b لتحسين تصحيح الأيونوسفير.
س: لماذا تختار TNC عبر موصلات SMA؟
ج: يمنع التصميم الملولب لشركة TNC ارتخاء الاهتزاز في التطبيقات المتنقلة/البحرية.
س: هل يمكن تركيبه على الأعمدة للمحطات الأساسية؟
ج: بالتأكيد. وزن 150 جرام وتغطية عمودية 90 درجة تناسب تركيبات الحامل الثلاثي/العمود.
س: هل الطائرة الأرضية مطلوبة؟
ج: اختياري. يؤدي أداءً جيدًا مستقلاً عن الأرض ولكن أضف مستوى أرضيًا مقاس 70 مم لتحقيق أقصى ربح ≥3dBi.
س: كيف تساعد النسبة المحورية ≥3dB؟
ج: يقلل من فقدان عدم تطابق استقطاب الإشارة في الأخاديد الحضرية أو مناطق الغابات.
س: الحد الأقصى لتحمل الجهد؟
ج: يتعامل مع 12 فولت تيار مستمر (معيار الصناعة لأجهزة استقبال المسح مثل Trimble/Leica).
س: الضمان للاستخدام الميداني؟
ج: تضمن المواد المتوافقة مع ROHS طول العمر في المواقع الرطبة/المعرضة كيميائيًا.
