GLU3FG1B
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد (MHz) | 270-350 | ||
عرض الشعاع الأفقي (°) | 360 | ||
عرض الشعاع العمودي (°) | 60 | ||
كسب (DBI) | 1 | ||
الاستقطاب | رَأسِيّ | ||
VSWR | ≤2.0 | ||
أقصى قدر من طاقة الإدخال (W) | 150 | ||
مقاومة (ω) | 50 | ||
المواصفات الميكانيكية | |||
الأبعاد (مم) | Φ20×300 | ||
وزن الهوائي (كجم) | 0.2 | ||
مادة رادوم | الألياف الزجاجية | ||
لون رادوم | رمادي | ||
نوع موصل الإدخال | NK | ||
المؤشرات البيئية | |||
سيناريوهات الاستخدام | في الهواء الطلق | ||
درجة حرارة التشغيل (℃) | -40 إلى +70 | ||
نطاق الرطوبة (٪) | 5 إلى 95 | ||
أقصى سرعة للرياح (كم/ساعة) | 200 | ||
تثبيت الأجهزة | |||
تثبيت | تحديد الموصل | ||
مقدمة المنتج
1. قدرة عالية على التعامل مع الطاقة، ودعم مدخلات 150 واط
تم تصميم هذا الهوائي لأنظمة الاتصالات عالية الطاقة، مما يضمن نقل إشارة مستقر ومناسب للتطبيقات التي تتطلب اتصالات بعيدة المدى أو عالية الموثوقية، مثل التحكم عن بعد الصناعي أو شبكات السلامة العامة.
2. نمط الإشعاع متعدد الاتجاهات، تغطية أفقية 360 درجة
مع عرض شعاع أفقي يبلغ 360 درجة وعرض شعاع عمودي يبلغ 60 درجة، فإنه يوفر تغطية موحدة وشاملة للإشارة دون إعادة توجيه متكررة، مما يجعله مثاليًا للشبكات اللاسلكية متعددة العقد أو الاتصالات المحمولة.

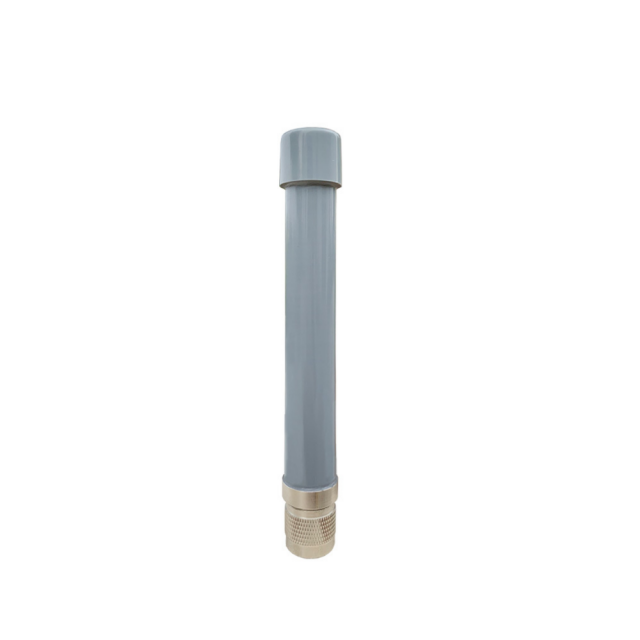

3. غلاف متين من الألياف الزجاجية
مصنوع من ألياف زجاجية رمادية عالية الجودة، والغطاء مقاوم للتآكل ومقاوم للأشعة فوق البنفسجية، مما يجعله مناسبًا للاستخدام الخارجي طويل الأمد. مع تصميم خفيف الوزن (0.2 كجم فقط)، فهو سهل التركيب ومتين.
4. نطاق درجة حرارة التشغيل الواسع والقدرة على التكيف البيئي العالي
مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية، ونطاق الرطوبة من 5% إلى 95%، وسرعة الرياح القصوى 200 كم/ساعة، يمكنه العمل بثبات في المناخات القاسية وهو مناسب للعمليات الميدانية والبحرية وعلى ارتفاعات عالية.
5. مطابقة مقاومة منخفضة VSWR (.02.0) و50Ω
تضمن نسبة الموجة الدائمة للجهد التي تصل إلى 2.0 كفاءة عالية في نقل الإشارة والحد الأدنى من فقدان الانعكاس. مقترنًا بمقاومة قياسية تبلغ 50 أوم، فهو متوافق مع معظم أجهزة الاتصال ويحسن أداء النظام بشكل عام.
سيناريوهات التطبيق
● الاتصالات اللاسلكية الصناعية: تستخدم لأتمتة المصانع، والتحكم عن بعد PLC، والحصول على بيانات الاستشعار.
●السلامة العامة واتصالات الطوارئ: مرحلات نظام الراديو لفرق الشرطة والإطفاء والإنقاذ.
● المراقبة عن بعد والقياس عن بعد: المراقبة البيئية، ومراقبة خطوط أنابيب النفط والغاز، وإنترنت الأشياء الزراعي.
●الاتصالات البحرية والبحرية: تصميم مقاوم للتآكل ومناسب للاستخدام في البحر أو في المناطق الساحلية.
●مرحل البث والتليفزيون الخارجي: يوسع تغطية الإشارة، وهو مناسب للمناطق الجبلية أو النائية.
●الاتصالات العسكرية والدفاعية: الموثوقية العالية ونطاق درجات الحرارة الواسع تلبي متطلبات المهام الصعبة.
التعليمات
س: ما هو نطاق تردد هذا الهوائي؟
ج: نطاق التردد هو 270-350 ميجا هرتز، مما يجعله مناسبًا لمختلف أنظمة الاتصالات اللاسلكية في هذا النطاق.
س: كسب الهوائي هو 1dBi فقط. هل هي مناسبة للاتصالات لمسافات طويلة؟ ج: كسب 1dBi مناسب للتغطية متعددة الاتجاهات قصيرة إلى متوسطة المدى. بالنسبة للمدى الأطول، يوصى باستخدام هوائي أو مضخم صوت عالي الكسب.
س: هل الهوائي مقاوم للماء ومقاوم للطقس؟
ج: نعم. يضمن غلاف الألياف الزجاجية ونطاق الرطوبة الواسع (5%-95%) مقاومة ممتازة للماء والطقس.
س: ما هو الحد الأقصى لطاقة الإدخال؟ هل سوف يسخن؟
ج: الحد الأقصى لطاقة الإدخال هو 150 واط. مع تبديد الحرارة الممتاز، لن يسخن تحت الاستخدام العادي.
س: ما هو نوع الموصل؟ هل هو متوافق مع الأجهزة الشائعة؟
ج: موصل الإدخال هو نوع NK بمقاومة قياسية تبلغ 50 أوم، مما يجعله متوافقًا مع مجموعة واسعة من معدات الراديو الصناعية.
س: ما هو وزن وأبعاد الهوائي؟ هل هو محمول؟
ج: الأبعاد هي Φ20 × 300 مم وتزن 0.2 كجم فقط، مما يجعلها خفيفة الوزن ومحمولة، ومناسبة لعمليات النشر المتنقلة أو المؤقتة.
