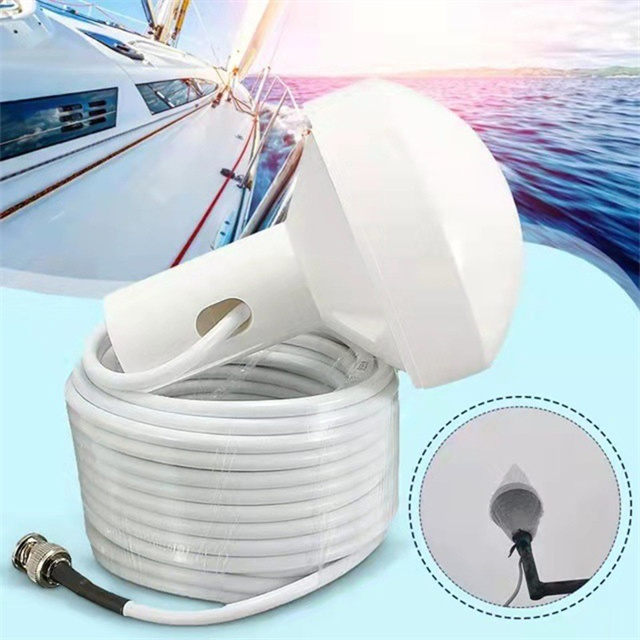

GL-DY005
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
هوائي | غرض | تحديد |
تردد الاستقبال | 1575.42-1610MHz | |
النطاق الترددي | ± 10 ميجا هرتز | |
استقطاب الاستقبال | RHCP | |
كسب الهوائي | 3DBIC | |
مقاومة الإخراج | 50Ω | |
LNA | تردد الاستقبال | 1575-1610MHz |
عامل الضوضاء | <1.0 | |
يكسب | 42 ± 2DB TYP. | |
VSWR | <1.5 | |
تيار التيار | <7MA | |
إجمالي | أقصى قوة | 50 ميجاوات |
كابل | SYV50-3/5/7 | |
وزن الهوائي | 0.15 كجم | |
جهد إمدادات الطاقة | 2.7V إلى 5.0V | |
لون الصدفة | أبيض | |
ضد للماء | 100 ٪ | |
درجة حرارة العمل | -30 ℃ ~ 85 ℃ |
مقدمة المنتج
1. تحسين الإشارة من الدرجة العسكرية: مضخم LNA مدمج بقدرة 42 ديسيبل، ورقم الضوضاء <1.0 ديسيبل، وزيادة حساسية استقبال الإشارة الضعيفة بنسبة 300%
2. درع حماية البيئة بالكامل: غلاف مقاوم للماء بنسبة 100% + تصميم حماية من الصواعق، تشغيل مستقر من -30 درجة مئوية شديدة البرودة إلى درجة حرارة عالية 85 درجة مئوية
3. دقة تحديد المواقع على مستوى المليمتر: تغطية مزدوجة التردد 1575-1610 ميجاهرتز، تدعم نظام GPS/GLONASS/Galileo المتعدد
4. تصميم خفيف الوزن للغاية: حجم صغير 96 × 96 × 127 مم + وزن 0.15 كجم، أخف بنسبة 60% من الهوائيات التقليدية
5. التوافق الذكي لإمدادات الطاقة: مصدر طاقة بجهد واسع 2.7-5 فولت، تيار الاستعداد <7mA (انخفاض استهلاك الطاقة بنسبة 45%)
سيناريوهات التطبيق
▸ نظام القيادة الأوتوماتيكي للآلات الزراعية
▸ محطة الملاحة وتحديد المواقع للسفن العابرة للمحيطات
▸ مسح الطائرات بدون طيار وتحديد المواقع بدقة
▸ تعقب المركبات اللوجستية الذكية
▸ معدات تحديد المواقع الإنقاذ الميدانية
التعليمات
س: هل يدعم نظام بيدو؟
ج: نعم! نطاق التردد 1610 ميجاهرتز متوافق تمامًا مع إشارة BeiDou B1
س: هل يحتاج مكبر الصوت LNA إلى مصدر طاقة خارجي؟
ج: يجب توفير طاقة تيار مستمر 2.7-5 فولت من خلال الكابل
س: ماذا يعني كسب الهوائي 3dBic؟
ج: مؤشر كسب الاستقطاب الدائري، أسرع مرتين من سرعة التقاط القمر الصناعي للهوائي الخطي العادي 2dBi
س: كيفية اختيار كابل SYV50-3/5/7؟
ج: النوع 3 (خفيف الوزن)/النوع 5 (قياسي)/النوع 7 (قوة الشد)، يتم إصدار SYV50-5 افتراضيًا (ملاحظات قابلة للتخصيص)
س: مبدأ الحماية من الصواعق؟
ج: أنبوب تفريغ الغاز المدمج + الحماية الثانوية TVS، الحماية من زيادة التيار 10 كيلو فولت (متوافق مع IEC 61000-4-5)
س: هل تتحول القشرة البيضاء إلى اللون الأصفر؟
ج: باستخدام ABS المقاوم للأشعة فوق البنفسجية، لا يوجد اصفرار بعد 2000 ساعة من اختبار الأشعة فوق البنفسجية
س: هل يمكن استخدامه على الأسطح المعدنية؟
ج: القاعدة المغناطيسية 3M VHB هي المعيار، ويلزم وجود حشية عزل 5 مم لتركيب السطح المعدني
س: ما هي مزايا VSWR<1.5؟
ج: فقدان انعكاس الإشارة أقل من 4%، مما يقلل من تشويه الإشارة بنسبة 75% مقارنة بالهوائيات التقليدية
