GL-DY27
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |

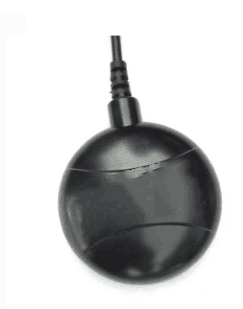

GPS الماوس | GL-DY27 | ||||
استلام نطاق التردد | L1: 1575.42MHz | استلام قناة | 56ch | ||
اتجاه | <0.5 درجة | معدل | <0.1m/s | ||
دقة التوقيت | 30 ns | نظام الإحداثيات المرجعية | WGS-84 | ||
أقصى ارتفاع | 50000 م | السرعة القصوى | 500 م/ث | ||
تسريع | ≦ 4G | تتبع الحساسية | -162DBM | ||
التقاط الحساسية | -160DBM | نبض الساعة القياسي | 0.25Hz-1KHz | ||
معدل تحديث الموقع | 1Hz-10Hz (افتراضي 1Hz) | وقت البدء | 32 (نموذجي) | ||
واجهة منفذ UART/TTL (افتراضي) | واجهة منفذ RS232 (افتراضي) | وقت البدء الدافئ | 32 (نموذجي) | ||
بداية ساخنة | 1 (نموذجي) | AGPs | 3s | ||
الإخراج | NMEA 0183 V3.0 (GGA ، GSA ، GSV ، RMC ، VTG ، GLL) بروتوكول | ||||
واجهة كهربائية | نطاق الجهد الواسع: مصدر الطاقة الرئيسي 3.3-5V ، قوة RTC المملوكة | ||||
معدل البيانات | 9600bps (افتراضي) (اختياري: 1200،2400،4800،19200،38400،57600،115200،230400،460800،921600) | ||||
كابل طويل | 2 م | C/A رمز ، دفق رمز 1023 ميجا هرتز | |||
أداء تحديد المواقع | <2.5m (مستقل) (50 ٪) <2M (SBAs) | ||||
حدود | دقيقة | معيار | الأعلى |
جهد مزود الطاقة (V) | 3.3 | 5 | 5.5 |
درجة حرارة العمل (℃) | -40 | - | 85 |
العمل الحالي (MA) | 25 | 30 | 35 |
ظروف التشغيل المتطرفة
حدود | دقيقة | معيار | الأعلى |
جهد مزود الطاقة (V) | -0.3 | - | 5 |
جهد الخرج (V) | -0.3 | - | 3.6 |
درجة حرارة العمل (℃) | -40 | - | 85 |
درجة حرارة التخزين (℃) | -55 | - | 100 |
ظروف إمداد الطاقة RTC (طاقة وحدة الطاقة RTC ، وقت الحياة حوالي 2.5 ساعة)
حدود | دقيقة | معيار | الأعلى |
RTC الجهد الكهربائي Power V | 1.8 | 3.0 | 3.6 |
الاستهلاك الحالي (العمل) UA | - | 15 | - |
الاستهلاك الحالي (السكون) | - | - | - |
حدود | دقيقة | معيار | الأعلى |
جهد المدخلات عالية المستوى (V) | 2.0 | 2.8 | 3.3 |
مدخلات منخفضة المستوى (V) | - | - | 0.8 |
الإخراج عالي المستوى (V) | 2.4 | 2.8 | 3.3 |
الإخراج منخفض المستوى (V) | - | - | 0.4 |
مقدمة المنتج
1. أعلى حساسية رائدة في الصناعة، وتحديد المواقع بدقة
مزود بهوائي GPS عالي الحساسية مقاس 25 × 25 مم متوافق مع معايير الصناعة وحساسية تتبع -162 ديسيبل ميلي واط، فإنه يكتسب بسرعة إشارات الأقمار الصناعية ويتتبعها بثبات، مما يضمن دقة تحديد المواقع المستقلة <2.5 متر، حتى في الأخاديد الحضرية أو بيئات الإشارة الضعيفة. مع تمكين SBAS (مثل WAAS)، يتم تحسين الدقة بشكل أكبر إلى أقل من 2 متر.
2. سرعة بدء تشغيل فائقة
تحتوي الوحدة على ساعة مدمجة في الوقت الحقيقي (RTC) ومكثف فائق، يدعم تقنية البدء السريع. في وضع التشغيل الساخن، يمكن أن يصل وقت تحديد الموقع إلى ثانية واحدة. إلى جانب المساعدة في تحديد المواقع (A-GPS)، يمكن إكمال تحديد الموقع في حوالي 3 ثوانٍ من خلال المساعدة عبر الإنترنت، مما يؤدي إلى تحسين تجربة المستخدم واستجابة الجهاز بشكل كبير.
3. واجهات غنية لسهولة التطوير
تدعم واجهات UART/TTL الأصلية ومفتاح التمهيد المحجوز ترقيات البرامج الثابتة، مما يسهل بشكل كبير التطوير المضمن وتكامل النظام.
4. وعرة ودائمة للبيئات القاسية
بفضل جهد الإدخال الواسع (3.3V-5.5V)، ونطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى +85 درجة مئوية)، والقدرة على تحمل التسارع حتى 4 جرام، يوفر GL-DY27 موثوقية استثنائية في مجموعة متنوعة من البيئات القاسية، بدءًا من تطبيقات السيارات والخارجية وحتى التطبيقات الصناعية.
5. دعم الأنظمة المتعددة ومعدل تحديث مرتفع
لا يدعم نظام تحديد المواقع العالمي (GPS) فحسب، بل يدعم أيضًا نظام غاليليو ونظام التعزيز المعتمد على الأقمار الصناعية (SBAS)، مما يتيح البحث عن المزيد من الأقمار الصناعية وتحديد المواقع بشكل أكثر موثوقية.
سيناريوهات التطبيق
إدارة الأسطول وتتبع المركبات: مراقبة موقع السيارة وسرعتها ومسارها في الوقت الفعلي.
الطائرات بدون طيار والملاحة الآلية: توفر معلومات دقيقة عن الموقع والسرعة والوقت للتحكم في الطيران والأنظمة الآلية.
معدات توقيت عالية الدقة: تستخدم في التطبيقات التي تتطلب مزامنة زمنية عالية الدقة، مثل محطات الاتصالات وأنظمة الطاقة.
أجهزة الملاحة المحمولة (PNDs) والأجهزة المحمولة الخارجية: توفر مواقع موثوقة للمتنزهين والبحارة.
أتمتة الآلات الزراعية: توجيه الآلات الزراعية من أجل البذر والتسميد والحصاد بدقة. أنظمة النقل الذكية (ITS): تستخدم لإعلانات محطات الحافلات، ومسجلات البيانات، والمساعدة الذكية في القيادة.
العلوم والحصول على البيانات: تستخدم كنقاط لجمع البيانات المتنقلة في مجالات مثل الاستكشاف الجيولوجي ومراقبة الأرصاد الجوية.
التعليمات
س: ما هو معدل باود الاتصال الافتراضي لهذه الوحدة؟
ج: معدل الباود الافتراضي هو 9600 بت في الثانية، ولكن يمكن تهيئته لمجموعة متنوعة من معدلات الباود بين 1200 و921600 عبر الأوامر.
س: ما هي أنظمة الأقمار الصناعية التي تدعمها الوحدة؟
ج: يدعم أنظمة الأقمار الصناعية GPS وGALILEO وSBAS (بما في ذلك WAAS وEGNOS وMSAS وGAGAN).
س: ما هو تنسيق بيانات الإخراج للوحدة؟
ج: الإخراج الافتراضي هو بيانات بروتوكول NMEA-0183 V3.0 القياسية، بما في ذلك GGA وGSA وGSV وRMC وVTG.
س: ما هي متطلبات مصدر الطاقة للوحدة؟
ج: يوصى باستخدام مصدر طاقة 5 فولت. يسمح تصميم نطاق الجهد الواسع بالتشغيل العادي بين 3.3 فولت و5.5 فولت.
س: ما هو عمر بطارية جهاز RTC المدمج؟
ج: يمكن للمكثف الفائق المدمج الحفاظ على الطاقة لمدة 2.5 ساعة تقريبًا بعد فصل مصدر الطاقة الرئيسي، مما يضمن أداء التشغيل السريع.
س: هل الهوائي متكامل ؟ ما هو طول الكابل؟
ج: يشتمل المنتج على هوائي GPS نشط خارجي عالي الحساسية مقاس 25 × 25 مم. يبلغ طول الكابل القياسي 2 متر، ولكن تتوفر أطوال مخصصة عند الطلب.
