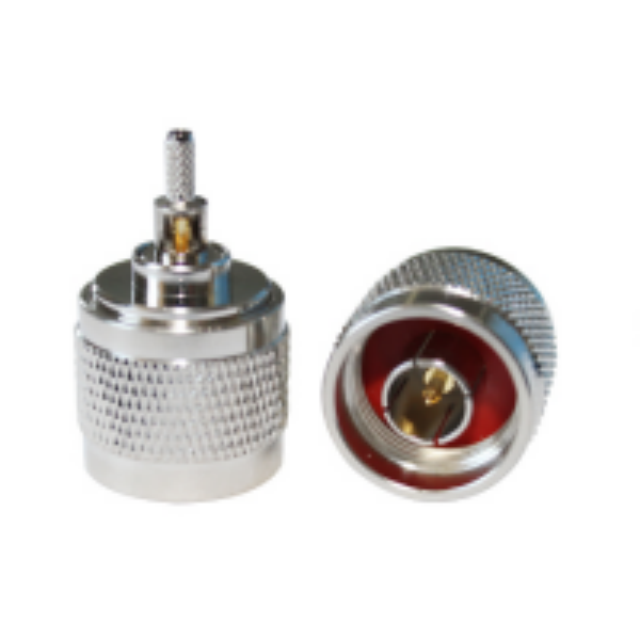

GL-NCJ1.5
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد (جيجاهرتز) | 10 |
مقاومة (أوم) | 50 |
VSWR | 1.10 |
اختبار الجهد (الحد الأقصى) | 2500 فولت |
PIM ( الطلب الثالث ) | ≥-160 ديسيبل عند 2 × 20 وات |
دورات التزاوج | ≥ 500 |
اقتران عزم الدوران | ماكس 1.7 نيوتن متر |
أوصى اقتران عزم الدوران | 0.7-1.1 نيوتن متر |
نطاق درجة الحرارة | -55 درجة مئوية -+155 درجة مئوية |
الاتصال الخارجي | طلاء النحاس CuSnZn |
مركز الاتصال | طلاء النحاس Ag |
مجموعة الكابلات | لا يوجد |
ف | ج أوسنزن |
الطول (مم) | Ф20*31.8*4.8 |
مقدمة المنتج
1. يعمل بتردد 10 جيجا هرتز مع مقاومة قياسية 50 أوم، مما يضمن سرعة عالية ومتوافقة لنقل الإشارات عالية التردد.
2. يتميز بالانخفاض الشديد في VSWR (1.10) وPIM من الدرجة الثالثة ≥-160dBc @ 2x20W، مما يقلل بشكل فعال من انعكاس الإشارة والتداخل.
3. هيكل متين: اتصال خارجي مع طلاء النحاس CuSnZn والاتصال المركزي مع طلاء النحاس Ag للحصول على موصلية ممتازة ومقاومة للتآكل.
4. يدعم دورات التزاوج ≥500، مع عزم اقتران موصى به يبلغ 0.7-1.1Nm (بحد أقصى 1.7Nm) للاستخدام المتكرر الموثوق.
5. يتحمل درجات الحرارة القصوى (-55 درجة مئوية إلى +155 درجة مئوية) وجهد اختبار بحد أقصى 2500 فولت، ويتكيف مع البيئات الصناعية والخارجية القاسية.
سيناريوهات التطبيق
1. محطات قاعدة 5G وشبكات اتصالات واسعة النطاق لنقل واستقبال الإشارات عالية التردد.
2. أنظمة الاتصالات والرادار عبر الأقمار الصناعية التي تتطلب تداخلًا منخفضًا واتصالًا مستقرًا.
3. معدات الاختبار الصناعي (محللات الشبكات، مولدات الإشارات) لإجراء قياسات دقيقة عالية التردد.
4. الإلكترونيات الفضائية والعسكرية تعمل في درجات الحرارة القصوى وظروف الجهد العالي.
5. أجهزة الاتصالات اللاسلكية الخارجية (محطات Wi-Fi الأساسية، وبوابات إنترنت الأشياء) التي تحتاج إلى اتصالات إشارة متينة.
التعليمات
س: ما هو نطاق التردد للموصل GL-NCJ1.5؟
ج: يدعم نطاق تردد يصل إلى 10 جيجا هرتز، مناسب للتطبيقات عالية التردد.
س: ما هي قيمة VSWR لهذا الموصل من النوع N؟
ج: إن VSWR هو 1.10، مما يضمن نقل الإشارة بكفاءة بأقل قدر من الخسارة.
س: كم عدد دورات التزاوج التي يمكن أن يتحملها الموصل؟
ج: إنه يدعم دورات التزاوج ≥500، مما يوفر موثوقية طويلة المدى في قطع الاتصال المتكرر.
س: ما هو عزم الدوران الموصى به للتثبيت؟
ج: عزم الدوران الموصى به هو 0.7-1.1 نيوتن متر (بحد أقصى 1.7 نيوتن متر) لضمان اتصال آمن.
س: هل يمكن لهذا الموصل أن يعمل في بيئات درجات الحرارة القصوى؟
ج: نعم، إنه يعمل من -55 درجة مئوية إلى +155 درجة مئوية، ويتكيف مع السيناريوهات الصناعية والفضائية والخارجية القاسية.
س: ما هي المواد المستخدمة لجهات اتصال الموصل؟
ج: الاتصال الخارجي: النحاس مع طلاء CuSnZn؛ مركز الاتصال: نحاس مع طلاء Ag للتوصيل الفائق.
