GLXCT2504
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
مؤشر الأداء
المتطلبات الفنية | الفهرس الفني |
اسم المواد | هوائي السيراميك السلبي |
نطاق التردد (MHz) | GPS: 1575.42MHz Glonass ： 1602MHz |
تردد المركز (MHz) | |
ربح (DBI) （ربح في Zenith） | ≥2DBI (توصيل PCB) |
النسبة المحورية (ديسيبل) | ≤5db (تردد المركز) |
النطاق الترددي (MHz) | 20 ميجا هرتز دقيقة （خسارة العودة@-10db） |
مقاومة الإخراج (ω) | 50Ω |
VSWR (DB) | <2 |
فقدان العودة (DB) | ≤-15 (1575.42 ميجا هرتز و 1602 ميجا هرتز) |
عرض شعاع العمودي (°) | 100 ± 10 ° |
عرض الشعاع الأفقي （°） | 360 درجة |
كفاءة (٪) | ≥57 ٪@1575MHz |
≥56 ٪@1575MHz | |
الاستقطاب | RHCP |
البعد （مم） | 25*25*4 |
التكيف البيئي
1 | درجة حرارة العمل [℃] | -40 ~ 85 |
2 | درجة حرارة العمل [℃] | -40 ~ 85 |
3 | رطوبة العمل [٪] | ≤95 |

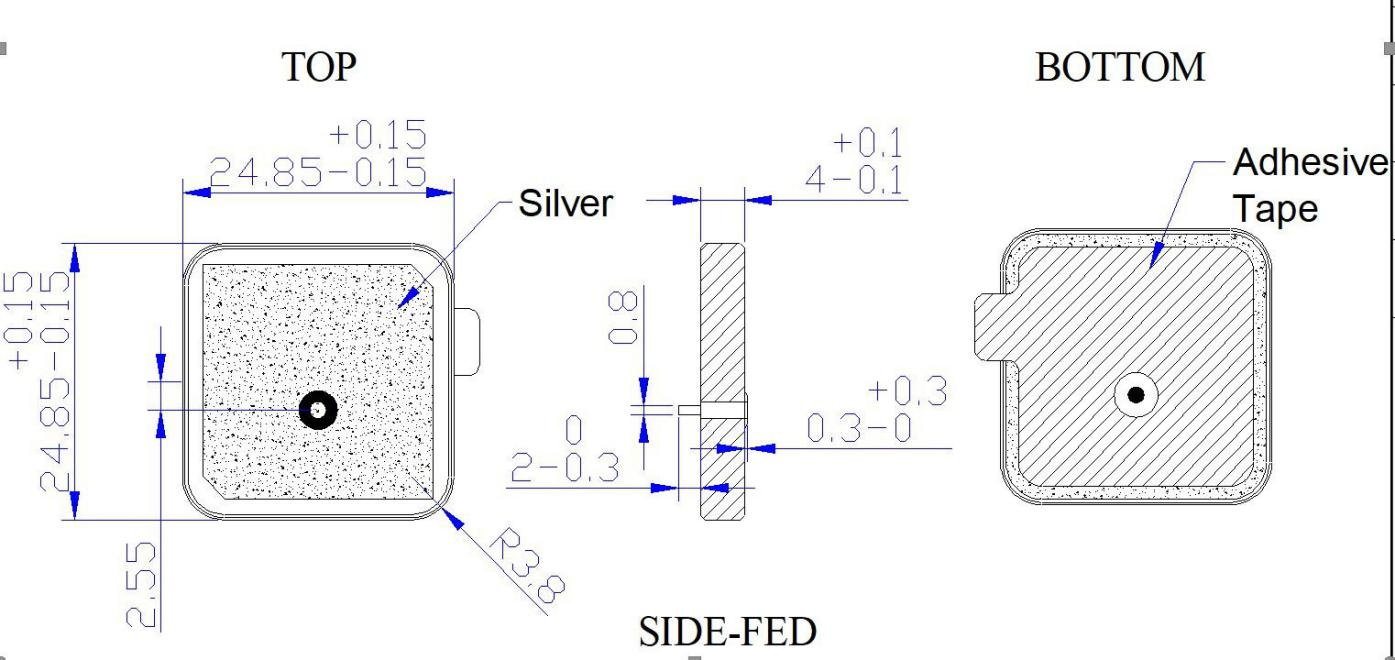

رسم بنية المنتج
مقدمة المنتج
يدعم
توافق النطاق المزدوج GPS L1 (1575.42 ميجا هرتز) وإشارات Glonass G1 (1602MHz) ، مثالية لأنظمة الملاحة العالمية التي تتطلب دقة متعددة الإصلاح.
تحقق كفاءة الإشارة العالية
كفاءة ≥ 57 ٪ عند 1575 ميجا هرتز وزيادة Zenith من -2db ، مما يضمن استقبال إشارة قوي حتى في المناطق النائية أو المعقولة.
تعمل المرونة البيئية القوية
بشكل موثوق في درجات الحرارة القصوى (-40 درجة مئوية إلى 85 درجة مئوية) والرطوبة العالية (≤95 ٪) ، مناسبة للنشر الساحلية والصناعية والخارجية.
التصميم المدمج والمتين للغاية البصمة
25x25x44mm مع سطح فضية ناعم ودبابيس مضادة للأكسدة ، مما يضمن التكامل السهل والمتانة على المدى الطويل .
يتميز أداء RF المحسّن
بمقاومة 50Ω ، وانخفاض VSWR (<2) ، وعرض النطاق الترددي 20 ميجا هرتز ، مما يقلل من فقدان الإشارة وزيادة التوافق مع أنظمة RF القياسية.
حالات الاستخدام:
أنظمة الملاحة في الهواء الطلق: توفر وضعًا موثوقًا للفرقة المزدوجة لأجهزة المشي والطائرات بدون طيار والمعدات البحرية.
إدارة الأسطول: يضمن تتبع GPS/Glonass دقيق للشاحنات والسيارات اللوجستية في الطقس القاسي.
مستشعرات إنترنت الأشياء الصناعية: تم تصميمها لتحمل اهتزازات المصنع وتقلبات درجة الحرارة.
الزراعة الذكية: تدعم أدوات الزراعة الدقيقة التي تتطلب إشارات ساتلية مستقرة في المناطق الريفية.
منارات الطوارئ: يقدم بيانات الموقع الحرجة في البيئات القصوى لعمليات الإنقاذ.
التعليمات:
س: هل يدعم هذا الهوائي كل من GPS و Glonass؟
ج: نعم ، يغطي GPS L1 (1575.42 ميجا هرتز) و Glonass G1 (1602MHz) نطاقات لدقة تحديد المواقع العالمية.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: إنه يعمل بشكل موثوق من -40 درجة مئوية إلى 85 درجة مئوية ، وهو مناسب للبيئات الخارجية والصناعية المتطرفة.
س: هل هذا هوائي مقاوم للماء؟
ج: على الرغم من عدم تصنيفها بشكل صريح من أجل عزل الماء ، فإن مقاومة الرطوبة (≤95 ٪) تجعلها مناسبة للاستخدام المحمي في الهواء الطلق.
س: ما هو مكسب هذا الهوائي؟
ج: الكسب في Zenith هو ≥2db عند توصيله بـ PCB ، مما يضمن استقبال إشارة قوي.
س: هل يتطلب مصدر طاقة خارجي؟
ج: لا ، إنه هوائي سلبي ولا يحتاج إلى قوة إضافية.
س: هل تتوافق مع أنظمة RF القياسية؟
ج: نعم ، فهو يتميز بمقاومة 50Ω وانخفاض VSWR (<2) للتكامل السلس.
س: ما هي فترة الضمان؟
ج: يأتي المنتج مع ضمان لمدة عام ضد عيوب التصنيع.
