GL-31H2450-S85
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
مواصفة | ||
رقم الجزء | GL31H2450-S85 | |
التردد المركزي | 2450 | MHz |
النطاق الترددي | 90 (دقيقة) | MHz |
خسارة العودة | -9.6 (كحد أقصى) | ديسيبل |
ربح الذروة | 3.78 | DBI |
مقاومة | 50 | أوم |
درجة حرارة التشغيل |
-40 ～+85 | ℃ |
أقصى قوة |
1 |
W |
مقاومة درجات الحرارة لحام | 10 ( @ 260 ℃) |
ثانية. |
الاستقطاب |
خطي | |
عرض شعاع السمت |
الجامع الاتجاهي | |
إنهاء | Cu / Sn (بدون قيادة) | |
مقدمة المنتج
التوافق المزدوج - الوظيفة: تم تصميم هوائي رقاقة GL31H2450 - A27S لكل من شبكات 2.4G واتصال Bluetooth. يسمح للأجهزة بالتواصل بسلاسة أكثر من 2.4 جرام من ترددات WiFi مع دعم اتصالات Bluetooth ، مما يوفر قدرات لاسلكية متعددة الاستخدامات في مكون واحد.

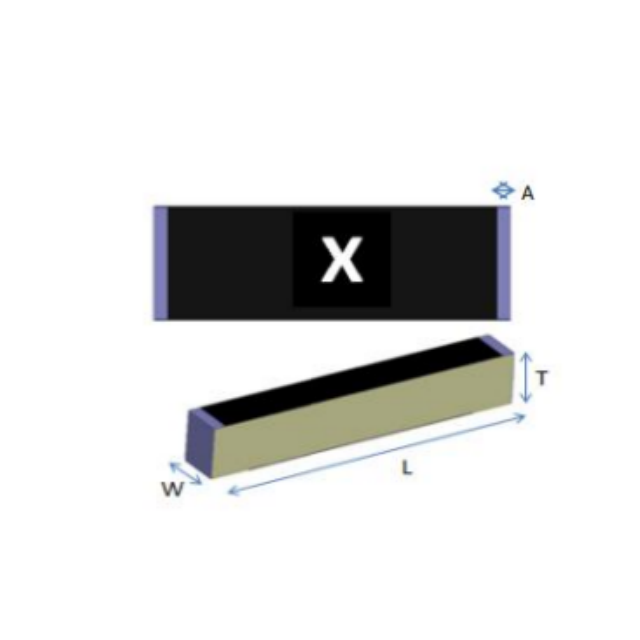

حجم مضغوط: مع أبعاد مثل L = 3.2 ± 0.20 مم ، V1 = 1.6 ± 0.20 مم ، و T = 0.5 ± 0.10 مم ، فهو مضغوط للغاية. هذا يجعلها خيارًا مثاليًا للمساحة - الأجهزة الإلكترونية المقيدة مثل الهواتف الذكية ، والساعات الذكية ، وأجهزة إنترنت الأشياء الصغيرة ، حيث كل ملليمتر من المساحة.
الخصائص الكهربائية الجيدة: لديها تردد مركزي قدره 2450 ميغاهيرتز ، وعرض النطاق الترددي 90 ميغاهيرتز (دقيقة) ، وزيادة ذروة قدرها 3.78 ديسيبل. تضمن هذه الخصائص نقل الإشارة الفعالة واستقبالها ، مما يتيح اتصالات لاسلكية قوية ومستقرة. يشير خسارة الإرجاع -9.6 ديسيبل (MAX) أيضًا إلى نقل الطاقة الفعال ، مما يقلل من انعكاس الإشارة.
نطاق درجة حرارة التشغيل الواسع: يعمل من -40 إلى +85 درجة مئوية ، يمكن أن يعمل هذا الهوائي في بيئات مختلفة. سواء كان ذلك بمثابة بيئة باردة في الهواء الطلق أو بيئة صناعية ساخنة ، يمكن للهوائي الحفاظ على أدائه ، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.
لحام عالي الجودة والمتانة: يتمتع الهوائي بقدرة جيدة على لحام ويمكن أن يقاوم لحام الحرارة حتى 260 درجة مئوية لمدة 10 ثوان. كما أنه يجتاز اختبارات الاعتماد المتعددة ، مثل الصدمة الحرارية ، ومقاومة درجة الحرارة العالية والمنخفضة ، واختبارات الرطوبة. هذا يعني أنه يحتوي على اتصال طويل ودائم وموثوق بلوحة الدوائر ويمكن أن يتحمل ظروفًا قاسية أثناء الاستخدام.

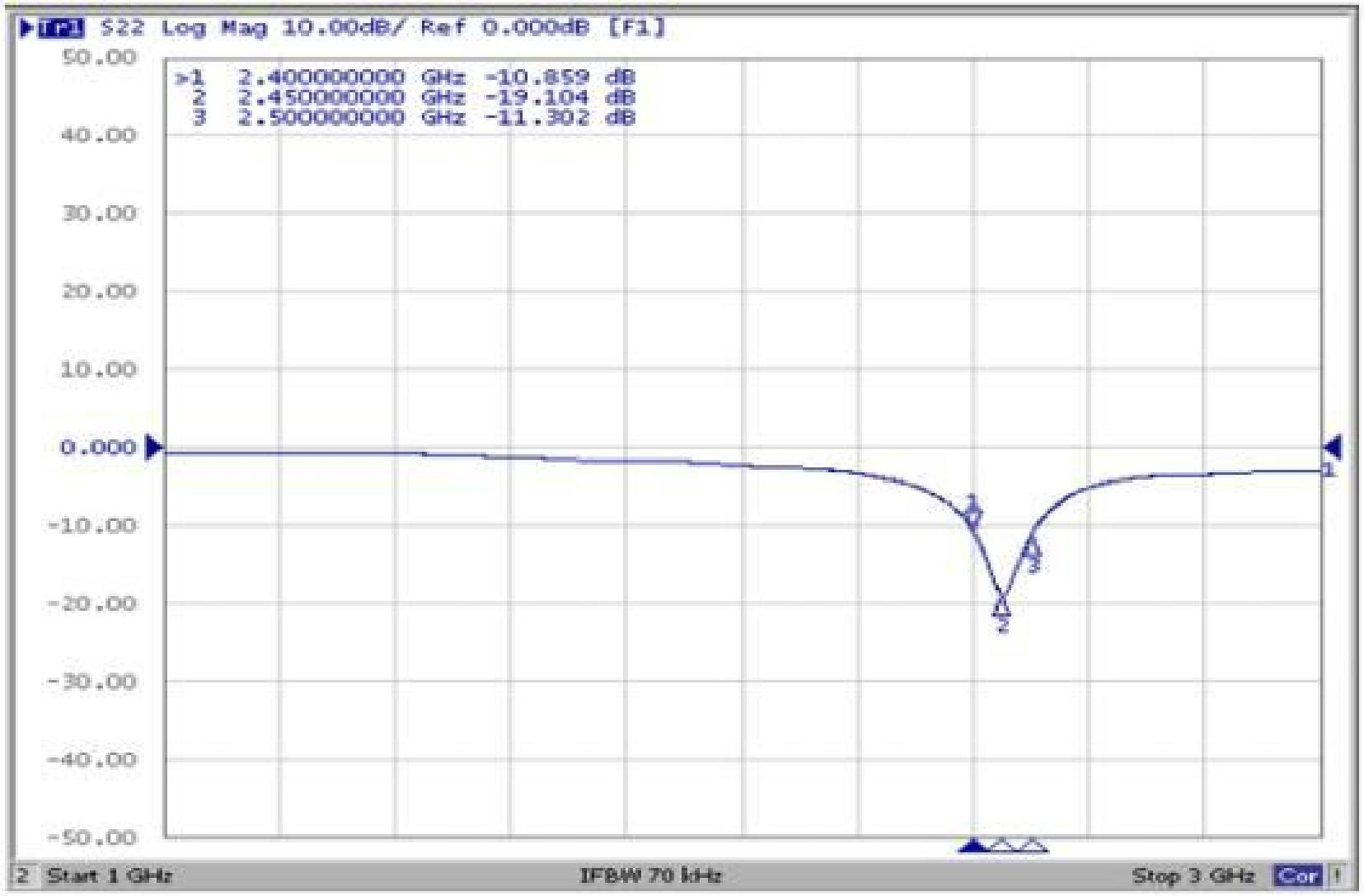

VSWR

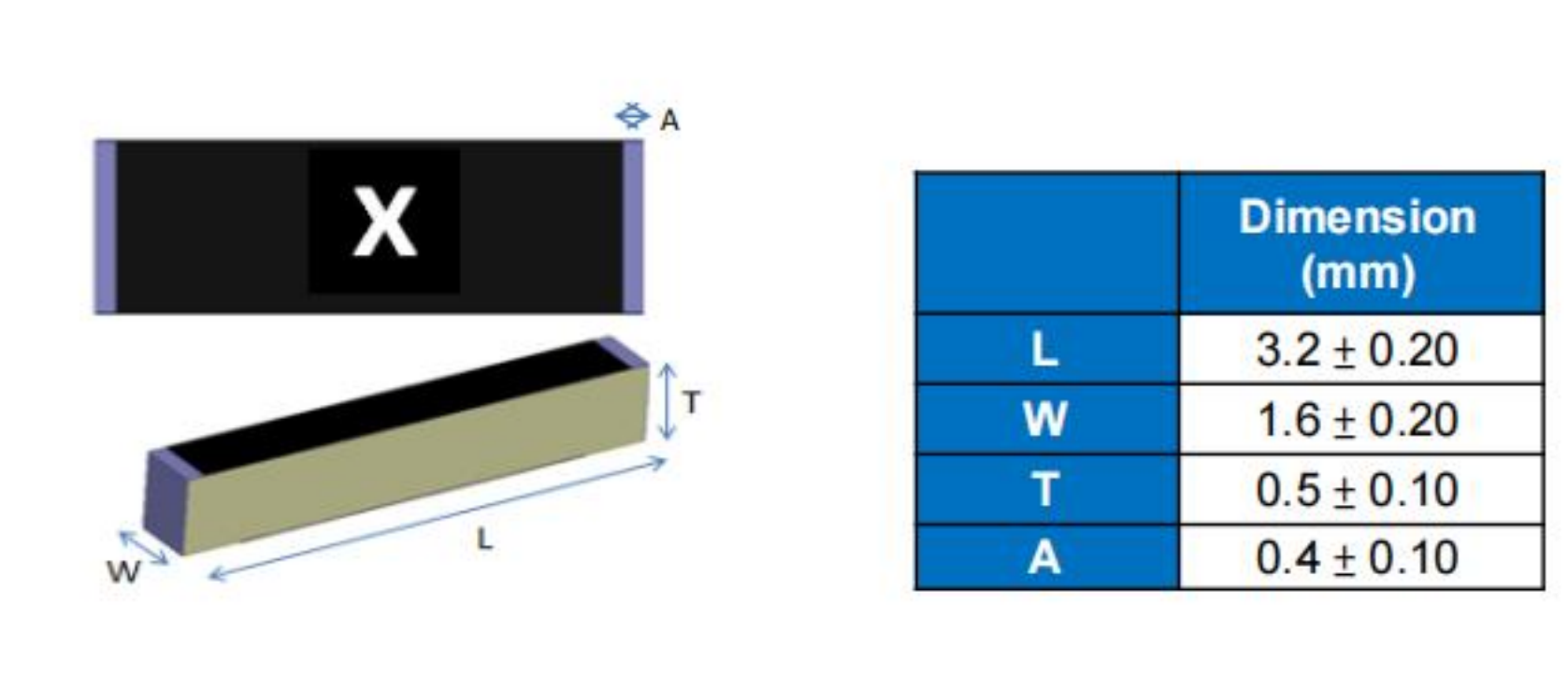

Dimensions
سيناريوهات التطبيق
مستشعرات إنترنت الأشياء وأجهزة المنازل الذكية (على سبيل المثال ، الأقفال الذكية ، ترموستات).
التكنولوجيا القابلة للارتداء ومعدات المراقبة الطبية.
الأتمتة الصناعية وأنظمة التحكم اللاسلكية.
إلكترونيات المستهلك (على سبيل المثال ، سماعات بلوتوث ، مكبرات صوت لاسلكية).
السيارات عن بُعد وحدات تتبع GPS.
التعليمات
س: ما هي المعايير اللاسلكية التي يدعمها هذا الهوائي؟
A: يدعم 2.4 جيجا هرتز WiFi (802.11b/g/n) و Bluetooth (Ble 5.0/4.2).
س: هل دائرة مطابقة خارجية مطلوبة؟
ج: نعم ، هناك حاجة إلى دائرة مطابقة بناءً على تطبيقك المحدد (راجع تصميم لوحة التقييم).
س: ما هي أبعاد الهوائي؟
A: الحجم المدمج: 3.2 مم (L) × 1.6 مم (W) × 0.5 مم (ح).
س: هل يمكن أن تصمد أمام لحام تراجع؟
ج: نعم ، تم تصميمه لحام التراجع عند 260 درجة مئوية لمدة تصل إلى 10 ثوان.
س: ما هو نطاق درجة حرارة التشغيل؟
A: -40 درجة مئوية إلى +85 درجة مئوية ، مناسبة للاستخدام الصناعي والخارجي.
س: ما هو الذروة في 2450 ميجا هرتز؟
ج: 3.78DBI ، ضمان انتقال إشارة قوي.
س: هل هذا هوائي Rohs متوافق؟
ج: نعم ، يجتمع مع المعايير البيئية ROHS.
س: كيف يجب تخزين الهوائي قبل التثبيت؟
أ: تخزين في بيئة جافة (-10 درجة مئوية إلى 40 درجة مئوية ، 30-70 ٪ من الرطوبة) واستخدامها في غضون 6 أشهر من أجل لحام الأمثل.
