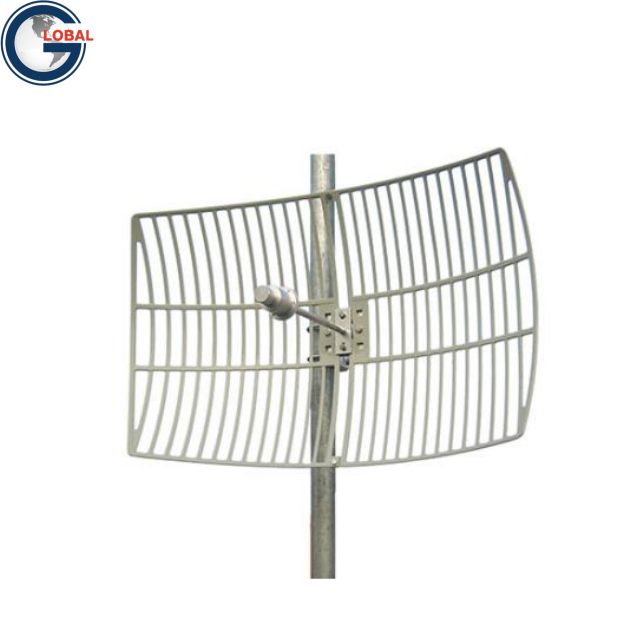

GL-DY5800V30
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 5725-5850 |
الاستقطاب | رَأسِيّ |
VSWR | ≤1.5 |
كسب DBI | 30 |
عرض شعاع أفقي | 4 ° |
عرض شعاع عمودي | 9 ° |
نسبة من الأمام إلى الخلف | ≥25 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
أبعاد م | 0.9 × 0.6 |
الهوائي وزن كيلوغرام | 3.2 |
مادة عاكس | الألومنيوم |
يعكس لون السطح | رمادي |
إمالة ميكانيكية | 0 ～ 20 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى + 65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
تصاعد الأجهزة MM | φ35 ～ φ50 |
مقدمة المنتج
1. ربح التردد الفائق وأداء مكافحة التداخل
- مكسب ارتفاع 30DBI: تحسين بشكل كبير القدرة على تركيز الإشارة ودعم انتقال الاتجاه على مسافات أطول (5-20 كم).
-نسبة من الأمام إلى الخلف ≥25DBI: قمع تداخل الإشارة الخلفية بشكل فعال ، وضمان استقرار الاتصال ، وتكون مناسبة للبيئات الكهرومغناطيسية المعقدة.
2. تغطية نطاق التردد الواسع والاستقطاب الدقيق
-نطاق التردد 5725-5850 ميجا هرتز: متوافق مع النطاق الكامل 5.8 جيجا هرتز (مثل WLAN 802.11A/N/AC/AX) ، وقابلة للتكيف مع الأنظمة اللاسلكية متعددة البروتوكول.
- تصميم الاستقطاب العمودي: تقليل تدخل انعكاس متعدد الأطوار وتحسين جودة استقبال الإشارة.
3. هيكل دائم من الدرجة الصناعية
-عاكس الألومنيوم: خفيفة الوزن (3.2 كجم) ومقاومة للتآكل ، مناسبة للنشر في الهواء الطويل على المدى الطويل.
- طلاء مضاد للشيخوخة: مقاومة الأشعة فوق البنفسجية وتآكل المطر ، وتوسيع عمر الخدمة.
4. الواجهة القياسية والنشر السهل
-واجهة نوع NK (أنثى من النوع N): متوافقة مع أجهزة RF السائدة لضمان اتصال منخفض الخسارة.
- حجم مضغوط 0.9 × 0.6 متر: الأداء المتوازن والقدرة على التكيف المكاني ، مناسب للأبراج والأسطح والسيناريوهات الأخرى.
5. قدرات الشبكات متعددة المسند
-الدعم ** من نقطة إلى نقطة (P2P) و Point-to-Multipoint (P2MP) ** ، مناسبة للسيناريوهات عالية الطلب مثل شبكات العمود الفقري اللاسلكي ، والمراقبة عن بُعد ، وإنترنت الأشياء الصناعية.
0.9m مقابل 0.6 م 5.8 جيجا هرتز هوائي مكافئ
| عناصر المقارنة | هوائي 0.9 م 5.8 جيجا هرتز | هوائي 0.6 م 5.8 جيجا هرتز |
| يكسب | 30dbi | 27dbi |
| نسبة من الأمام إلى الخلف | ≥25 | ≥25 |
| مسافة التغطية | 10-20 كم | 5-10 كم |
| الأبعاد/الوزن | 0.9 × 0.6m / 3.2 كجم | 0.6 × 0.4m / 2.4 كجم |
| السيناريوهات المعمول بها | شبكة العمود الفقري الطويل للمسافة الطويلة ، والمراقبة الصناعية ، والبيئة الكهرومغناطيسية المعقدة | الاتصالات المتوسطة والاختصار على المسافة ، وشبكات بين البناء ، والسيناريوهات المقيدة بالفضاء |
| تعقيد التثبيت | أعلى (يتطلب دعمًا مستقرًا ومعايرة دقيقة) | أقل (خفيفة الوزن وسهلة ضبطها) |
| يكلف | أعلى | أدنى |
اقتراحات الاختيار :
▲ 0.9m النموذج: مناسبة للسيناريوهات المهنية مع متطلبات عالية لمسافة الإرسال ومضادات التداخل (مثل الاتصالات عبر الجبال ومراقبة المصنع على نطاق واسع).
▲ النموذج 0.6M: مناسب للتطبيقات المتوسطة والقصيرة المدى مع ميزانية محدودة ومساحة مضغوطة (مثل تغطية WiFi بين المباني الحضرية).
التعليمات
س: ما هي مسافة النقل الفعالة لهذا الهوائي؟
ج: يمكن أن تصل مسافة الإرسال النظرية إلى ** 10-20 كيلومترات ** (اعتمادًا على التداخل البيئي وقوة الإرسال). يوصى باستخدامه مع وحدة RF عالية الطاقة.
س: هل أحتاج إلى أدوات احترافية لتثبيتها؟
ج: يجب إصلاحه مع قوس ومعايرته بدقة مع زوايا السمت/الارتفاع. يوصى بتشغيله من قبل المحترفين لضمان أقصى أداء.
س: هل يمكن استخدامه في الطقس الممطر والثلوج؟
ج: يوفر السطح العاكس للألمنيوم والطلاء المضاد للشيخوفة حماية أساسية ، لكن واجهة N-type تحتاج إلى ختم مقاوم للماء إضافي لمنع الصدأ.
س: هل تدعم الاستقطاب الأفقي؟
ج: تم تصميم هذا النموذج للاستقطاب العمودي **. إذا كان الاستقطاب الأفقي مطلوبًا ، فيجب تخصيصه أو يجب ضبط زاوية التثبيت.
س: كيف تنظف السطح العاكس؟
ج: استخدم قطعة قماش ناعمة لمسح الغبار على السطح وتجنب الخدش بالأشياء الصلبة. إذا كان الثلج أو الجليد يتراكم ، فيجب إزالته بلطف لمنع التشوه.
س: هل تتوافق مع أجهزة التوجيه WiFi 5 جيجا هرتز؟
ج: يدعم نطاق تردد 5.8 جيجا هرتز (5725-5850 ميجا هرتز) ويمكن تكييفه مع حوالي 5 جيجا هرتز ، ولكن من الضروري التأكيد على تطابق نطاق تردد الجهاز.
س: هل يؤدي المكاسب العالية إلى زاوية تغطية إشارة أضيق؟
ج: نعم ، عرض الحزمة الأفقية لهوائي 30 ديسيبيا حوالي ** 10-15 درجة ** ، ويجب أن يستهدف بدقة الجهاز المستهدف
