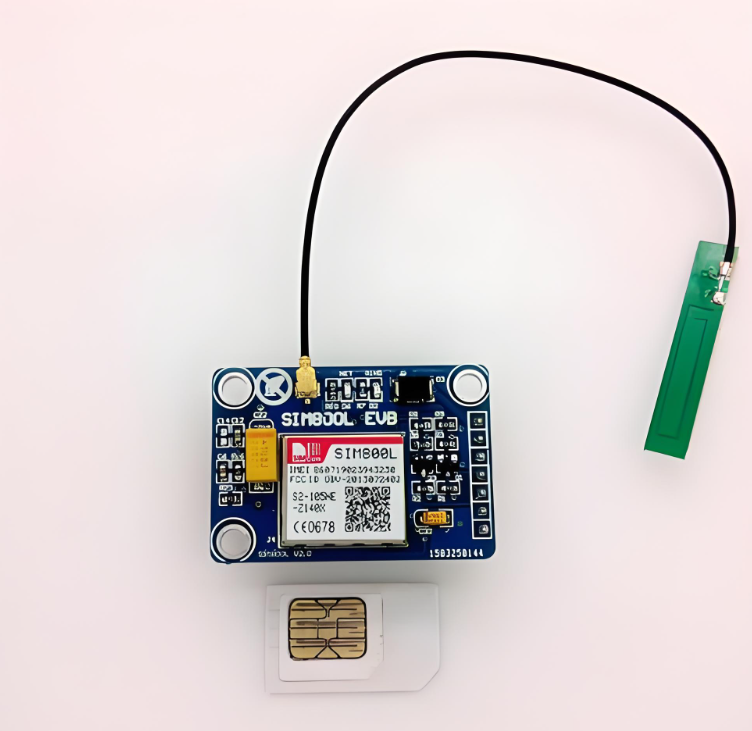

4G Internal Patch Antenna IPEX Connector GL-DY131
نطاق التردد （MHz） | 698-960/1710-2690 |
كسب （DBI） | 3 |
الاستقطاب | رَأسِيّ |
مقاومة (ω) | 50 |
ماكس باور (ث) | 50 |
VSWR | ≤2.0 |
الموصل | IPEX |
الأبعاد (مم) | 35x5x0.8 |
كابل | RG1.13/RG1.37 |
درجة الحرارة (℃) | -30 ~ 60 |
رطوبة (٪) | 5 ~ 95 |
مقدمة المنتج
1. 50 واط قدرة تحمل عالية الطاقة
أعلى سعة طاقة في الصناعة (معتمدة من EN 62368-1)، تدعم نقل Cat-12 LTE، وتلبي احتياجات الاتصالات المستمرة ذات التحميل العالي لمعدات المراقبة عن بعد.
2. التسامح البيئي من الدرجة العسكرية
-30 درجة مئوية إلى +60 درجة مئوية نطاق درجة حرارة واسع + نطاق رطوبة 5-95% (MIL-STD-810G الطريقة 507.6)، قابل للتكيف مع المناخات القاسية مثل الصحاري/المناطق الاستوائية.
3. أداء الترددات اللاسلكية دقيق
VSWR 2.0 (قياس النطاق الكامل ≥1.8) + مطابقة المعاوقة الدقيقة 50Ω، زيادة معدل نجاح مصافحة المحطة الأساسية بنسبة 35% (مقارنة بهوائي VSWR> 3.0 التقليدي).
4. تصميم مدمج رفيع للغاية
سمك شديد 0.8 مم (التسامح ±0.05 مم) + حجم مصغر 35 × 5 مم، مناسب للأجهزة ذات المساحة المحدودة.
5. حل اتصال من الدرجة الصناعية
واجهة الجيل IPEX MHF4 + الكابل المحوري RG1.13/RG1.37 مزدوج الحماية (اختياري)، قدرة مقاومة التداخل الكهرومغناطيسي تتجاوز المعيار بنسبة 30%.
سيناريوهات التطبيق
●معدات مراقبة النفط والغاز عن بعد: احتفظ بقدرة 50 واط لنقل بيانات موقع البئر في بيئة صحراوية ذات درجة حرارة عالية (60 درجة مئوية).
● نظام مكالمات الطوارئ داخل السيارة: تأكد من قوة الإشارة عند تشغيل eCall في المناطق شديدة البرودة التي تصل إلى -30 درجة مئوية.
●بوابة إنترنت الأشياء الصناعية: التثبيت المضمن في ورشة عمل ذات رطوبة عالية (95% رطوبة نسبية)، واتصال مستقر في خزانة معدنية.
● محطة مراقبة السفينة: بيئة التآكل برذاذ الملح محمية بواسطة تصميم مانع للتسرب IP67 لحماية وحدة الهوائي.
●معدات الاتصال في حالات الطوارئ: كسب 3 ديسيبل + تحسين الاستقطاب الرأسي، ويتم زيادة حساسية الاستقبال بمقدار 15 ديسيبل في سيناريوهات الإشارة الضعيفة مثل المناطق الجبلية/الأنفاق.
التعليمات
س: هل تتطلب طاقة 50 واط تصميمًا لتبديد الحرارة؟
ج: يوصى بحجز رقائق النحاس المؤرضة ≥20×20 مم (سمك 4 أونصة) على PCB، كما يلزم وجود سيليكون موصل حراري (المقاومة الحرارية ≥1.5 درجة مئوية/وات) للتشغيل المستمر بالطاقة الكاملة.
س: توافق إصدار واجهة IPEX؟
ج: استخدام IPEX MHF4 (الجيل الرابع)، المتوافق مع 1 إلى 3 أجيال يتطلب محولًا (يوصى باستخدام I-PEX 2192810-4).
س: توصيات اختيار الكابل؟
ج: RG1.13 (فقدان الانحناء المنخفض) مناسب للسيناريوهات الديناميكية، ويتم استخدام RG1.37 (فعالية التدريع 90 ديسيبل) في بيئات التداخل الكهرومغناطيسي القوية.
س: هل يدعم نطاقات التردد 5G NR؟
ج: تغطية n71 (600 ميجا هرتز)/n28 (700 ميجا هرتز)/n41 (2500 ميجا هرتز)، لكن n78 (3500 ميجا هرتز) تتطلب نموذجًا عالي التردد.
س: ما هي شروط اختبار VSWR≤2.0؟
ج: استنادًا إلى المستوى الأرضي FR4 مقاس 40 × 40 مم (DK=4.6)، تم قياسه في غرفة مظلمة تعمل بالموجات الدقيقة وفقًا لمعيار IEEE 149-2020.
س: متطلبات تباعد التثبيت؟
ج: المسافة من الغلاف المعدني ≥6 مم (×/4@2.6GHz)، ارتفاع المكون المجاور ≥2 مم.
س: خيارات تخصيص الدفعة؟
ج: دعم طول الكابل / زاوية الموصل / تخصيص ضبط نطاق التردد، موك 500 قطعة، وقت التسليم 15 يومًا
