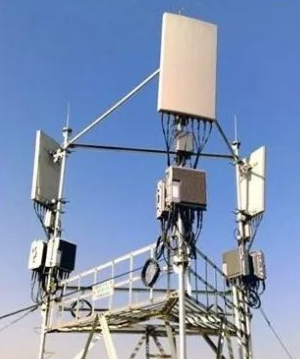

G960PB071214ft
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||||||
Fre.Range (MHZ) | 840-930 | 1170-1280 | 1400-1470 | 1500-1620 | 2400-2483 | 5150-5350 | 5725-5850 |
عرض شعاع 3DB الأفقي (°) | 75 ± 5 | 75 ± 5 | 90 ± 10 | 120 ± 10 | 90 ± 10 | 120 ± 10 | 120 ± 10 |
عرض شعاع 3DB العمودي (°) | 65 ± 5 | 60 ± 5 | 60 ± 5 | 60 ± 5 | 17 ± 5 | 17 ± 5 | 17 ± 5 |
كسب (DBI) | 7 ± 1 | 8 ± 1 | 7.5 ± 1 | 7 ± 1 | 14 ± 1 | 13 ± 1 | 13 ± 1 |
الاستقطاب | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ | رَأسِيّ |
VSWR | ≤1.5 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.5 | ≤1.5 | ≤1.5 |
نسبة من الأمام إلى الخلفية (ديسيبل) | ≥20 | ||||||
متوسط الطاقة ، الحد الأقصى (ث) | 100 | ||||||
مقاومة (ω) | 50 | ||||||
المواصفات الميكانيكية | |
الأبعاد (مم) | 730 × 320 × 110 |
الوزن الصافي (كغ) | 10 |
رادوم | UPVC |
لون رادوم | رمادي |
الموصل | 7 × NK |
المواصفات البيئية | |
طلب | في الهواء الطلق |
درجة حرارة التشغيل (℃) | -40 إلى +70 (-40 إلى 158 ℉) |
رطوبة (٪) | 5 إلى 95 |
سرعة الرياح على قيد الحياة (م/ث) | 60 |
مواصفات التثبيت | |
يتم تضمين أقواس التثبيت ما لم ينص على خلاف ذلك | |
قطر الصاري المتصاعد (مم) | φ 35 إلى 75 |
الاختلافات بين المنتجات المماثلة
p/n | GL-DY4070V9011 | G960PB071214ft | GL1727D-15 |
التردد ميغاهيرتز | 468-700 | 840-5850 | 1710-2200/2200-2700 |
كسب DBI | 11 | 7/8/13/14 | 14.5/15 |
هوائي بُعد م | 830 × 300 × 146 | 730 × 320 × 110 | 325 × 325 × 65 |
تستخدم هوائيات الألواح ، وخاصة هوائيات الألواح المكونة من 7 من المنفذ ، مواد UPVC ، مضادة لـ AV ومكافحة التآكل ، وتحسين كفاءة نقل البيانات بشكل كبير ، وتغطية ، وموثوقية ، وقدرة على التكيف لتواصل 5G من خلال خصائص التصميم وتطبيق تقنية الهوائي الذكية ، وذلك لتزويد المستخدمين بخدمات 5G أسرع وأكثر ثباتًا وعالي الجودة.
التعليمات
س: ما هو عرض الحزمة الأفقية لهذه الهوائيات؟
ج: يختلف عرض الحزمة الأفقي 3 ديسيبل حسب الطراز، ويتراوح من 75 درجة ±5 درجة إلى 120 درجة ±10 درجة.
س: ما هو المكسب النموذجي لهذه الهوائيات؟
ج: يتراوح الكسب من 7±1 ديسيبل إلى 14±1 ديسيبل، وفقًا للطراز.
س: ما هو الاستقطاب الذي تستخدمه هذه الهوائيات؟
ج: تتميز جميع الموديلات بالاستقطاب الرأسي.
س: ما هي مواصفات VSWR؟
ج: VSWR هو .51.5 لبعض الطرز و .02.0 للطرز الأخرى.
س: ما هو الحد الأقصى لمتوسط التعامل مع الطاقة؟
ج: تدعم الهوائيات طاقة متوسطة تصل إلى 100 واط.
س: ما نوع الموصل المستخدم؟
ج: إنها تأتي مع موصلات من النوع 7xN (7xNK).
س: ما هي الأبعاد الميكانيكية والوزن؟
ج: الأبعاد 730x320x110 ملم، الوزن الصافي 10 كجم.
