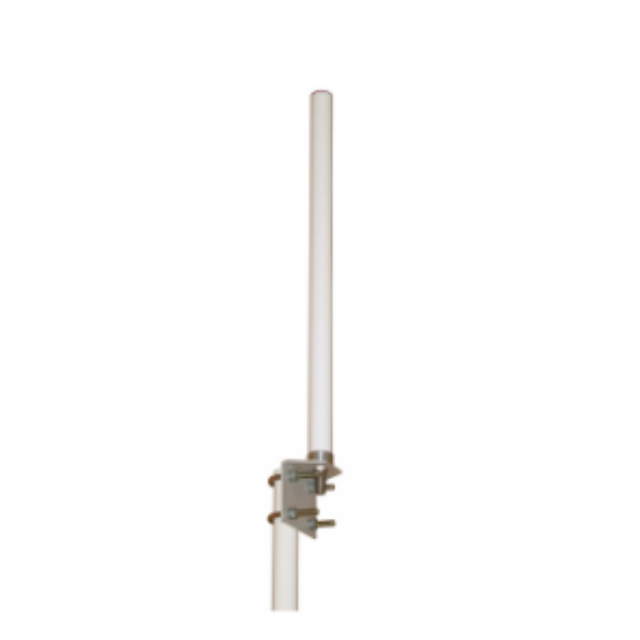

GLC9FG6E
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد (MHz) | 824-960 | |
النطاق الترددي (MHz) | 134 | |
عرض شعاع نصف الطاقة الأفقي (°) | 360 | |
عرض شعاع نصف الطاقة العمودي (°) | 25 | |
كسب (DBI) | 6 | |
الاستقطاب | رَأسِيّ | |
VSWR | ≤1.5 | |
Intermodulation IM3 (2 × 43dbm Carrier) (DBC) | ≤-150 | |
متوسط الطاقة ، الحد الأقصى (ث) | 100 | |
مقاومة (ω) | 50 | |
المواصفات الميكانيكية | ||
البعد (مم) | Ø32 × 560 | |
الوزن الصافي (كغ) | 0.68 (تضمنت مجموعة التثبيت) | |
مادة رادوم | الألياف الزجاجية | |
لون رادوم | أبيض | |
الموصل | ن أنثى | |
المواصفات البيئية | ||
طلب | في الهواء الطلق | |
درجة حرارة التشغيل (℃) | -40 إلى +70 (-40 إلى 158 ℉) | |
رطوبة (٪) | 5 إلى 95 | |
سرعة الرياح البقاء على قيد الحياة (كم/ساعة) | 200 | |
مواصفات التثبيت | ||
يتم تضمين أقواس التثبيت ما لم ينص على خلاف ذلك | ||
قطر الصاري المتصاعد (مم) | φ 40 إلى 70 | |
مقدمة المنتج
تغطية التردد الواسعة ： يغطي هوائي GLC9FG6E نطاق تردد يتراوح من 824 - 960MHz مع عرض النطاق الترددي 134 ميجا هرتز. هذه الخصائص الواسعة النطاق تجعلها مناسبة لأنظمة الاتصالات اللاسلكية المختلفة التي تعمل ضمن طيف التردد هذا ، مما يوفر المرونة للتطبيقات المختلفة.
ربح عالي وإشعاع متعدد الاتجاهات ： مع زيادة 6DBI ونصف شعاع الطاقة الأفقي 360 درجة ، يمكن للهوائي نقل وتلقي الإشارات بشكل فعال في جميع الاتجاهات. يضمن هذا النمط الإشعاعي متعدد الاتجاهات تغطية شاملة ، مما يجعله مثاليًا للتطبيقات التي يلزم توزيع إشارة واسعة في المنطقة.
انخفاض VSWR ： تشير نسبة موجة الجهد الدائمة (VSWR) البالغة ≤1.5 إلى نقل الطاقة الفعال. يقلل Low VSWR انعكاس الإشارة ، وهو أمر بالغ الأهمية لزيادة الطاقة التي يتم توصيلها إلى الهوائي وتعزيز الأداء الكلي لنظام الاتصالات.
بناء الألياف الزجاجية المتينة ： مصنوعة من الألياف الزجاجية ، الهوائي خفيفة الوزن ودائم. توفر الألياف الزجاجية حماية جيدة ضد العوامل البيئية مثل الرطوبة والإشعاع الأشعة فوق البنفسجية والإجهاد الميكانيكي. يمنحها رادوم الألياف الزجاجية البيضاء مظهرًا جماليًا.
بيئة تشغيل واسعة ： تعمل في نطاق درجة حرارة - 40 ℃ إلى +70 ℃ ونطاق رطوبة من 5 - 95 ٪ ، يمكن أن يعمل GLC9FG6E في الظروف البيئية المتنوعة. يمكن أن تصمد أمام سرعة الرياح على قيد الحياة تبلغ 200 كم/ساعة ، مما يجعلها مناسبة للاستخدام في الهواء الطلق في المناخات المختلفة.
سيناريوهات التطبيق
تعزيز إشارات 4G/LTE في المزارع النائية أو القرى أو المناطق الجبلية.
نشر كهوائي محطة قاعدة للآلات الصناعية أو مستشعرات إنترنت الأشياء.
تعزيز الاتصال لكاميرات الأمان في الهواء الطلق أو أنظمة الاتصالات في حالات الطوارئ.
مثالية لمشغلي الاتصالات التي تعمل على توسيع نطاق تغطية الشبكة في البيئات القاسية.
التعليمات
س: هل هذا هوائي متوافق مع شبكات 5G؟
A: لا ، تعمل في نطاق 824-960MHz ، محسّن لشبكات 3G/4G و LTE.
س: هل يمكن استخدامه في المناطق الساحلية ذات التعرض العالي من الملح؟
ج: نعم ، يقاوم راديوم الألياف الزجاجية التآكل والملابس البيئية.
س: هل تتطلب طائرة أرضية للتثبيت؟
ج: لا ، تصميمه متعدد الاتجاهات يلغي الحاجة إلى طائرة أرضية.
س: ما هو الحد الأقصى لحجم الصاري المدعوم؟
ج: تثبيت أقواس تناسب الصاري مع أقطار من 40-70 مم.
س: هل موصل N-Female مقاوم للماء؟
ج: بينما يكون الهوائي مقاومًا للطقس ، استخدم شريطًا أو مانعة للتسرب للموصلات في المناطق المكشوفة.
س: هل يمكن أن تتعامل مع ضربات البرق؟
ج: إقران مع واقي زيادة للمناطق المعرضة للبرق لحماية المعدات.
س: هل الكابل مدرج؟
ج: لا ، يتم تضمين فقط الهوائي ومجموعة التثبيت. شراء الكابلات المصنفة RG بشكل منفصل.
