GL-DY547
Asialeren
8517710000
100
مقبول
1000/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الفنية الرئيسية | |
نطاق التردد (ميجاهيرتز) | 547-614 ميجا هرتز |
عرض النطاق الترددي (ميغاهرتز) | 67 ميجا هرتز |
كسب (ديسيبل) | 3DBI |
VSWR | ≥ 1.5 |
النشاط الإشعاعي | الاتجاه الشامل |
نوع الاستقطاب | رَأسِيّ |
إدخال الطاقة القصوى | 50W |
مقاومة المدخلات （ω） | 50Ώ |
الموصل | بي ان سي ذكر |
مادة المنتج | النحاس والبلاستيك |
البعد الهوائي | Φ 13 × 130 ملم |
وزن | 15 جرام |
درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
مقدمة المنتج
1. تحسين دقيق للتردد، مصمم لنطاقات التردد المخصصة
يغطي بدقة نطاق التردد 547-614 ميجاهرتز، مع عرض نطاق 67 ميجاهرتز مُحسّن للتطبيقات الاحترافية مثل القياس الذكي وإنترنت الأشياء الصناعي، مما يضمن الأداء الأمثل ضمن نطاق التردد المخصص.
2. وضع الإشعاع متعدد الاتجاهات، لا توجد تغطية إشارة المنطقة الميتة
باستخدام تصميم الإشعاع متعدد الاتجاهات جنبًا إلى جنب مع الاستقطاب الرأسي، فإنه يوفر تغطية إشارة موحدة 360 درجة، مما يضمن اتصالًا مستقرًا في أي اتجاه.

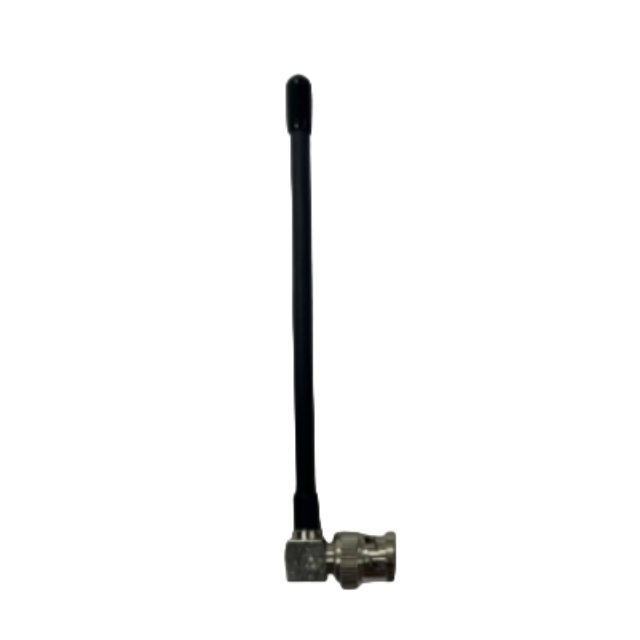

3. تصميم مدمج وخفيف الوزن للغاية، سهل التركيب
يبلغ قياسه Φ13×130 مم فقط ويزن 15 جم، ويستخدم هيكل هوائي مطاطي كلاسيكي، مما يوفر المساحة ويبسط التركيب، مما يجعله مناسبًا بشكل خاص للأجهزة الطرفية المتنقلة ذات المساحة المحدودة.
4. بناء مواد عالية الجودة، مما يضمن المتانة
باستخدام مزيج من النحاس والغطاء PVC، فإنه يوفر أداءً ممتازًا لتوصيل الإشارة وحماية مادية، مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية، والتكيف مع البيئات القاسية المختلفة.
5. أداء كهربائي فائق، نقل إشارة عالي الكفاءة
VSWR 1.5، مطابقة المعاوقة القياسية 50 أوم، كسب 3 ديسيبل، الحد الأقصى لمدخل الطاقة 5 وات، مما يوفر أداء موثوقًا ومستقرًا لنقل الإشارة وأداء الاستقبال بحجم صغير.
سيناريوهات التطبيق
أنظمة القياس الذكية: محطات جمع البيانات اللاسلكية لعدادات المياه الذكية وعدادات الكهرباء وعدادات الغاز
مراقبة إنترنت الأشياء الصناعية: مراقبة حالة معدات المصنع ونقل بيانات أجهزة الاستشعار البيئية
معدات المراقبة عن بعد: تعزيز الإشارة لكاميرات المراقبة وأجهزة الحصول على البيانات عن بعد
الأجهزة الطرفية المتنقلة: استبدال هوائي الاتصالات للمحطات الطرفية المحمولة ومعدات الفحص
أنظمة الاتصالات المخصصة: معدات اتصالات لاسلكية مخصصة مناسبة لنطاق التردد 547-614 ميجاهرتز
التعليمات
س: ما هو نطاق التردد المحدد لهذا الهوائي؟
ج: يعمل في نطاق 547-614 ميجاهرتز، وهو مثالي للتطبيقات الصناعية المتخصصة وتطبيقات إنترنت الأشياء.
س: ما نوع الموصل الذي يستخدمه؟
ج: إنه يتميز بموصل ذكر BNC، مما يوفر اتصالات آمنة وموثوقة.
س: هل هذا هوائي مناسب للاستخدام في الهواء الطلق؟
ج: نعم، مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية، فإنه يعمل بشكل موثوق في كل من البيئات الداخلية والخارجية.
س: ما هي الفائدة العملية للنمط متعدد الاتجاهات؟
ج: يضمن النمط متعدد الاتجاهات تغطية إشارة متسقة في جميع الاتجاهات، مما يلغي الحاجة إلى توجيه هوائي دقيق.
س: كيف يستفيد الحجم الصغير من التثبيت؟
ج: الحجم الصغير Φ13×130 مم والتصميم خفيف الوزن 15 جم يجعله مثاليًا للتطبيقات ذات المساحة المحدودة والأجهزة المحمولة.
س: ما الذي يجعل هذا الهوائي مناسبًا للبيئات الصناعية؟
ج: يضمن البناء الأساسي النحاسي والتحمل الواسع لدرجة الحرارة أداءً موثوقًا في البيئات الصناعية الصعبة.
