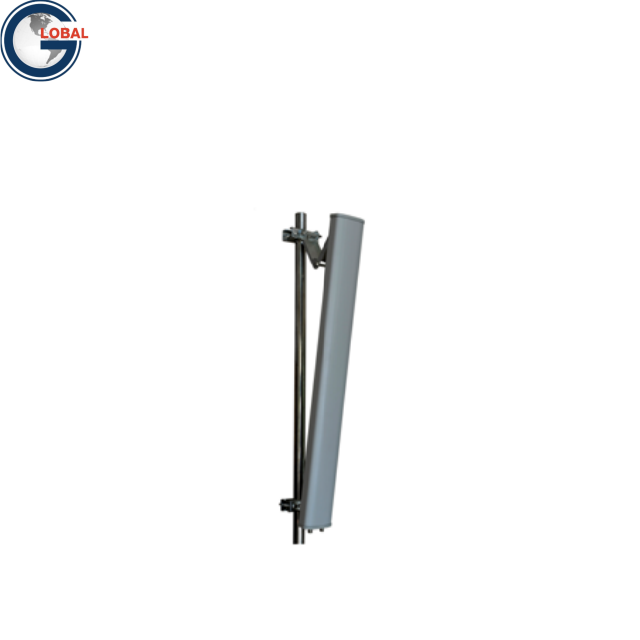

GL-DY3338S6517
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 17 |
عرض شعاع أفقي | 65 درجة |
عرض العمودي | 7.5 ° |
نسبة من الأمام إلى الخلف | ≥25 |
العزلة بين المنافذ- ديسيبل | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد- مم | 650 × 128 × 56 |
حجم التعبئة | 750 × 230 × 160 |
الهوائي وزن كيلوغرام | 2.7 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
1. WideBand والأداء العالي
● يدعم نطاق التردد 3300-3800MHz ، المصمم خصيصًا لنظام شبكة 5G ، والذي يغطي متطلبات نطاق تردد 5G السائدة.
● زيادة عالية (17DBI) ونسبة الموجة الدائمة المنخفضة (VSWR ≤1.5) تضمن نقل الإشارة المستقرة والفعالة وتقليل فقدان الطاقة.
2. تحديد شعاع التحكم
● عرض الشعاع الأفقي البالغ 65 درجة وعرض شعاع عمودي قدره 7.5 درجة ، تحقيق تغطية دقيقة على شكل مروحة ، وتحسين سعة الشبكة وجودة الإشارة.
● نسبة من الأمام إلى الخلف ≥25dB وعزل المنفذ ≥28dB ، قمع التداخل بشكل فعال وتحسين نقاء الإشارة.
3. تصميم دائم من الدرجة الصناعية
● غطاء هوائي UPVC مع مستوى حماية IP65 (استنادًا إلى المعلمات الميكانيكية) ، يتكيف مع البيئات القصوى (درجة حرارة العمل -40 درجة مئوية إلى +65 درجة مئوية).
● سرعة الرياح المصنفة 60 مترًا/ثانية ، مما يضمن الاستقرار في سوء الأحوال الجوية.
4. التثبيت المرن والتعديل
● تصميم واجهة 2XN-K في الأسفل ، متوافق مع إكسسوارات التثبيت القياسية (يدعم قطر القطب φ35 ～ 75 مم).
● الميل الميكانيكي القابل للتعديل (0 ～ 12 °) لتحسين زاوية التغطية والتكيف مع سيناريوهات النشر المعقدة.
5. الطاقة العالية الحمل وحماية البرق
● أقصى قدرة إدخال 100 واط ، تلبية متطلبات الشبكة عالية الكثافة.
● حماية الصواعق المتأصلة في التيار المستمر ، وتحسين سلامة المعدات في العواصف الرعدية.
| مقارنة عنصر | GL - DY3338S6515 | GL - DY3338S6517 | تحليل الفرق |
|---|---|---|---|
| نموذج المنتج | GL - DY3338S6515 | GL - DY3338S6517 | |
| سيناريوهات التطبيق | نظام شبكة 5G ، ارتفاع تغطية النطاق العريض | نظام شبكة 5G ، تغطية القطاع (تغطية القطاع). GL - DY3338S6517 يؤكد على تغطية القطاع الدقيقة ، مناسبة للنشر في مناطق الكثافة العالية | |
| المواصفات الكهربائية | |||
| - ربح (ربح - ديسيبل) | 15DBI | 17DBI | ربح S6517 أعلى ، مما يتيح الإشارة لتغطية مسافة أبعد ولديها تغلغل أقوى. |
| - عرض شعاع عمودي | 15 درجة | 7.5 ° | الحزمة العمودية لـ S6517 أضيق ، ومناسبة للتغطية الرأسية الدقيقة (كما هو الحال في ارتفاع عدد المناطق الكثيفة في بناء ارتفاع). |
| - وضع الاستقطاب | ± 45 درجة | ± 45 درجة | الشيء نفسه ، كلاهما يدعم تصميم الاستقطاب. |
| - الأبعاد (الطول × العرض × الارتفاع) | 360 × 128 × 56 مم | 650 × 128 × 56 مم | S6517 أطول ، وربما تتطلب سطح إشعاعي أكبر بسبب زيادة مكسبه. |
| - أبعاد التغليف | 450 × 230 × 160 مم | 760 × 230 × 160mm | تعبئة S6517 أكبر ، مما يتطلب المزيد من مساحة النقل. |
| - وزن | 1.3 كجم | 2.7 كجم | S6517 أثقل ، ويجب النظر في قدرة التحمل للتثبيت. |
| - واجهة الإدخال | 2 × N - K (أسفل) | 2 × N - K (أسفل) | نفس الشيء ، متوافق مع اتصالات المحطة الأساسية القياسية. |
| القدرة على التكيف البيئي | |||
| - درجة حرارة التشغيل | - 40 درجة مئوية إلى + 65 درجة مئوية | - 40 درجة مئوية إلى + 65 درجة مئوية | نفس الشيء ، كلاهما يدعم البيئات القصوى. |
| - مقاومة الرياح | 60m/s | 60m/s | الشيء نفسه ، تلبية متطلبات النشر في مناطق الرياح القوية. |
| خصائص أخرى | |||
| - وظائف خاصة | تغطية عالية ، تغطية عريضة النطاق | ربح مرتفع ، بنية قوية ، تسهيل التثبيت | يؤكد S6517 على القوة الهيكلية وراحة التثبيت ، ومناسبة لسيناريوهات البناء المعقدة. |
| - الحد الأقصى للطاقة الإدخال | 100W | 100W | نفس الشيء ، كلاهما يدعم إدخال الطاقة العالي. |
▼ ملخص الاختلافات الأساسية
1. الاختلافات الأداء:
◆ S6517 له مكاسب أعلى (17DBI مقابل 15DBI) ، مناسبة لسيناريوهات الاختراق الطويلة أو القوية.
◆ S6517 له عرض شعاع عمودي أضيق (7.5 درجة مقابل 15 درجة) ، مما يمكن أن يقلل من تداخل الإشارة ويحسن دقة التغطية الرأسية.
2. الخصائص الفيزيائية:
S6517 أكبر وأثقل ، وقد يكون أكثر ملاءمة لنشر المحطة الأساسية الثابتة ، في حين أن S6515 أخف وزنا للسيناريوهات المقيدة للفضاء.
3. اقتراحات التحقيق
◆ اختر S6517: إذا كنت بحاجة إلى مكاسب عالية وتغطية دقيقة للقطاع والدعم الهيكلي القوي (مثل المناطق المعرضة للإعصار ومناطق كثيفة البناء الشاهقة).
◆ اختر S6515 : إذا كنت بحاجة إلى تصميم خفيف الوزن ومضغوط مع متطلبات التغطية المعتدلة (مثل محطات قاعدة الضواحي وسيناريوهات النشر المؤقتة)
التعليمات
س: هل هذا هوائي متوافق مع شبكة 4G؟
ج: مصمم لإنشاء نطاق التردد 5G (3300-3800 ميجا هرتز) ، فهو غير متوافق مع نطاق التردد المنخفض 4G ، ولكن يمكن استخدامه في الشبكات مع هوائيات نطاق التردد الأخرى.
س: كيفية ضبط زاوية الميل الميكانيكية للهوائي؟
ج: يدعم التعديل اليدوي من خلال شريحة التثبيت نطاق إمالة من 0 إلى 12 درجة لتلبية متطلبات التغطية المختلفة.
س: هل تتطلب حماية البرق أساسًا إضافيًا؟
ج: يحتوي الهوائي على تصميم حماية Loftning Lightning DC المدمج ، ولكن لا يزال يوصى باستخدامه مع نظام حماية البرق الخارجي لتعزيز السلامة.
س: كيف تختار اتجاه التثبيت للهوائي؟
ج: وفقًا لوضع الاستقطاب (± 45 درجة الاستقطاب المزدوج) ، يوصى بتثبيته رأسياً أو أفقياً ، اعتمادًا على متطلبات نشر المحطة الأساسية.
س: هل تدعم التجميع متعدد النطاق؟
ج: هذا المنتج هو هوائي أحادي النطاق ويجب استخدامه مع هوائيات النطاق الأخرى لتحقيق تغطية متعددة النطاق.
س: هل حجم التغليف والوزن مناسب للبناء في الهواء الطلق؟
A: التصميم المدمج (750 × 230 × 160 مم ، 2.7 كجم) سهل النقل والتثبيت على ارتفاع عال.
س: هل الأداء مستقر في بيئة درجة الحرارة المنخفضة؟
ج: يستخدم مواد من الدرجة الصناعية ويمكن أن تعمل بشكل ثابت في بيئة من -40 درجة مئوية إلى +65 درجة مئوية ، ومناسبة لنشر المناخ المتطرف العالمي.
