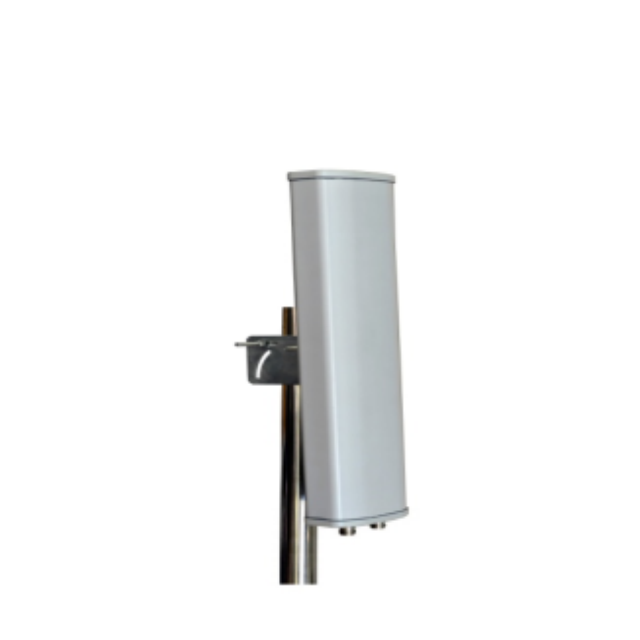

GL-DY2327VH6512
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 2300-2700 |
الاستقطاب | عمودي + أفقي |
VSWR | ≤1.5 |
كسب DBI | 12 |
عرض شعاع أفقي | 65 درجة |
عرض العمودي | 30 درجة |
نسبة من الأمام إلى الخلف | ≥25 |
العزلة بين المنافذ db | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد mm | 230 × 128 × 56 |
التعبئة حجم mm | 330 × 230 × 160 |
الهوائي وزن كيلوغرام | 1.1 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
تصاعد الأجهزة MM | ￠ 35 ～￠ 75 |
مقدمة المنتج
الاستقطاب المزدوج للإشارات المحسّنة- يتميز GL-DY2327VH6512 بالاستقطاب العمودي والأفقي. يتيح تصميم الاستقطاب المزدوج هذا الهوائي التقاط إشارات ونقلها بشكل أفضل في اتجاهات مختلفة. يمكن أن يقلل من التداخل ويحسن الإشارة - إلى - نسبة الضوضاء ، وخاصة في المناطق ذات البيئات الكهرومغناطيسية المعقدة ، مما يضمن اتصالات أكثر استقرارًا لأجهزة 4G/LTE.
أداء كسب جيد ： مع ربح 12DBI ، يعزز الهوائي بشكل فعال إشارات 2700 - 2700 ميجا هرتز. يساعد هذا الكسب على توسيع نطاق الاتصال ، وتقليل المتسربين من الإشارة والتداخل. إنه يضمن اتصالًا أكثر استقرارًا للأجهزة داخل شبكة 4G/LTE ، مما يتيح جودة مكالمة أفضل وسرعات نقل البيانات أسرع.
توافق عريض النطاق ： يعمل في نطاق تردد 2700 - 2700 ميجا هرتز ، وهو الهوائي مناسب بشكل جيد لأنظمة 4G/LTE. تضمن طبيعة النطاق العريض توافقًا سلسًا مع مختلف المحطات والأجهزة الأساسية 4G. سواء كان هاتفًا محمولًا أو جهازًا لوحيًا أو جهاز توجيه لاسلكي ، يمكن أن يوفر GL-DY2327VH6512 اتصالًا موثوقًا به ضمن شبكة 4G/LTE.
انخفاض VSWR لنقل الطاقة الفعال ： VSWR من ≤1.5 يشير إلى نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يعني استخدام المزيد من الطاقة المنقولة لإشعاع الإشارة. هذا لا يحسن قوة الإشارة فحسب ، بل يقلل أيضًا من نفايات الطاقة ، مما يؤدي إلى تحسين أداء شبكة 4G/LTE.
بنية متينة وتركيب سهلة ： مصنوعة من راديوم UPVC قوي ، يمكن للهوائي تحمل الظروف البيئية القاسية. يمكن أن تعمل في درجات حرارة من - 40 درجة مئوية إلى +65 درجة مئوية وتحمل سرعة الرياح المقدرة من 60 م/ث. إن موصلات 2xn - k في الأسفل والأجهزة المتزايدة المتوفرة (¢ 35 - ¢ 75) تجعل التثبيت واضحًا. يسمح الميل الميكانيكي من 0 - 12 درجة بتعديل سهل لتحسين تغطية الإشارة.
سيناريوهات التطبيق
تغطية قطاع محطة 4G/LTE الحضرية.
أنظمة الهوائي الموزعة الداخلية الداخلية (DAS).
توسع النطاق العريض الريفي مع كثافة المستخدم المعتدلة.
إعدادات الشبكة المؤقتة للأحداث أو مواقع البناء.
س: هل هذا هوائي متوافق مع شبكات 5G؟
ج: لا ، تعمل في 2300-2700 ميجا هرتز ، مصممة لأنظمة 4G/LTE.
س: هل يمكنني استخدامه لتكوينات MIMO؟
ج: نعم ، يدعم الاستقطاب المزدوج إعدادات 2x2 MIMO.
س: هل تشمل أقواس التثبيت؟
ج: نعم ، يتم تثبيت أقواس الأعمدة 35-75 ملم مسبقًا.
س: كيفية ضبط الميل الميكانيكي؟
ج: قم بفك براغي الميل ، وضبط الزاوية المطلوبة (0-12 درجة) ، والتراجع.
س: هل المقاومة للأشعة فوق البنفسجية؟
ج: نعم ، تضمن مادة UPVC متانة طويلة الأجل ضد الأشعة فوق البنفسجية والتآكل.
س: ما هو الحد الأقصى لسرعة الرياح التي يمكن أن تحمل؟
ج: تم تقييمها لرياح 60 مترًا/ثانية ، مناسبة للمناطق المعرضة للعواصف.
س: هل تم تضمين آراء البرق؟
ج: تم دمج تأريض العاصمة ، ولكن يجب الحصول على مملوكات خارجية بشكل منفصل.
