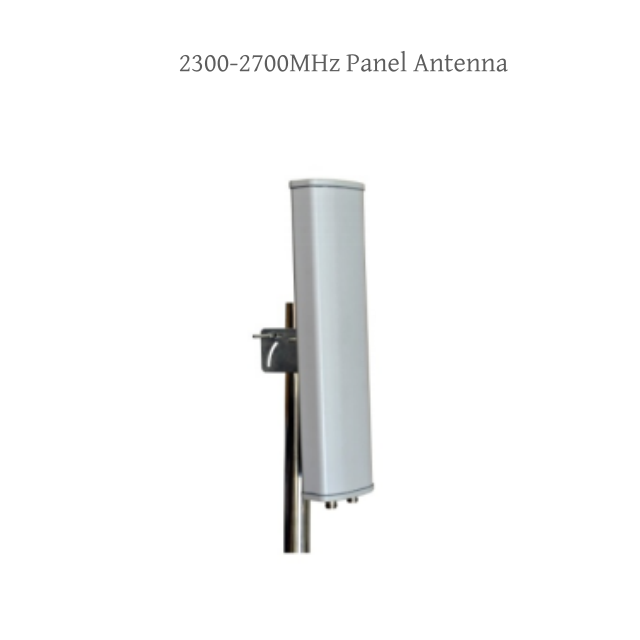

GL-DY2327S9011
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 2300-2700 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 11 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 30 درجة |
نسبة من الأمام إلى الخلف | ≥23 |
العزلة بين المنافذ db | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد- مم | 230 × 128 × 56 |
حجم التعبئة | 330 × 230 × 160 |
هوائي وزن كيلوغرام | 1.1 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
تصاعد الأجهزة MM | ￠ 35 ～￠ 75 |
مقدمة المنتج
ربح عالي للتغطية الموسعة ： مع ربح 11DBI ، يمكن لـ GL -DY2327S9011 تعزيز الإشارات بشكل فعال في النطاق من 2700 إلى 2700 ميجا هرتز. يعد هذا المكسب العالي ضروريًا لشبكات 4G/LTE ، مما يتيح نقل إشارة المدى أطول. يساعد على تغطية المساحات الأكبر ، وتقليل مناطق الإشارة الميتة وضمان اتصال أكثر استقرارًا لأجهزة 4G.
± 45 درجة استقطاب للتداخل المنخفض ： تتيح ميزة الاستقطاب ± 45 درجة للهوائي التعامل مع البيئات الكهرومغناطيسية المعقدة بشكل أفضل. باستخدام اتجاهين للاستقطاب المتعامد ، يمكن أن يقلل من التداخل ، وهو أمر بالغ الأهمية في المناطق ذات الكثافة العالية من الإشارات اللاسلكية. يؤدي هذا إلى تحسين جودة الإشارة ونقل البيانات الأكثر كفاءة.
توافق عريض النطاق مع 4G/LTE ： يعمل في نطاق التردد من 2300 إلى 2700 ميجا هرتز ، تم تصميم الهوائي خصيصًا لأنظمة 4G/LTE. تضمن هذه الطبيعة الواسعة النطاق التوافق السلس مع مختلف المحطات والأجهزة الأساسية 4G ، مما يوفر تغطية شاملة لخدمات 4G.
انخفاض VSWR لنقل الطاقة الفعال ： مع VSWR من ≤1.5 ، يضمن GL-DY2327S9011 نقل الطاقة الفعال. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يعني استخدام المزيد من الطاقة المنقولة لإشعاع الإشارة. هذا يؤدي إلى قوة أفضل للإشارة وأقل نفايات الطاقة ، مما يؤدي إلى تحسين أداء شبكة 4G/LTE.
بنية متينة وسهولة التثبيت ： مصنوعة من راديوم UPVC قوي ، يمكن للهوائي أن يقاوم الظروف البيئية القاسية ، بما في ذلك درجات الحرارة من - 40 درجة مئوية إلى +65 درجة مئوية وسرعة الرياح المقدرة 60 م/ث. يسمح إمالة الميكانيكية من 0 - 12 درجة بتعديل سهل لتحسين تغطية الإشارة. إن موصلات 2xn -K في الأسفل والأجهزة المتزايدة المتوفرة (¢ 35 - ¢ 75) تجعل التثبيت واضحًا.
سيناريوهات التطبيق
شبكات الاتصالات الحضرية : Boost 4G/LTE تغطية في المدن المزدحمة أو المناطق في الضواحي.
المراقبة الصناعية : قم بتوصيل مستشعرات إنترنت الأشياء في المصانع أو المناجم أو المراكز اللوجستية.
Smart City Solutions : دعم أنظمة مراقبة حركة المرور ، وشبكات Wi-Fi ، وشبكات المراقبة.
الاتصال الريفي : تمدد الوصول إلى القرى النائية أو المناطق الزراعية.
الاستجابة لحالات الطوارئ : ضمان اتصال موثوق به أثناء الكوارث أو انقطاع التيار الكهربائي.
التعليمات:
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: تعمل في نطاق 2300-2700 ميجا هرتز ، مُحسّن لأنظمة 4G/LTE.
س: هل هي مناسبة للبيئات الساحلية؟
ج: نعم! يقاوم Radome UPVC التآكل ، مما يجعله مثاليًا للمناطق الساحلية أو الرطبة.
س: هل يمكنني ضبط الميل بعد التثبيت؟
ج: بالتأكيد. يتيح الميل الميكانيكي ضبط 0-12 درجة لضبط التغطية الدقيقة.
س: هل تشمل حماية البرق؟
ج: نعم ، تم دمج تأريض DC للحماية من العواصف الكهربائية.
س: ما هي نسبة المقدمة إلى الخلف؟
A: ≥23dB ، تقليل التداخل من الإشارات الخلفية للإرسال أوضح.
