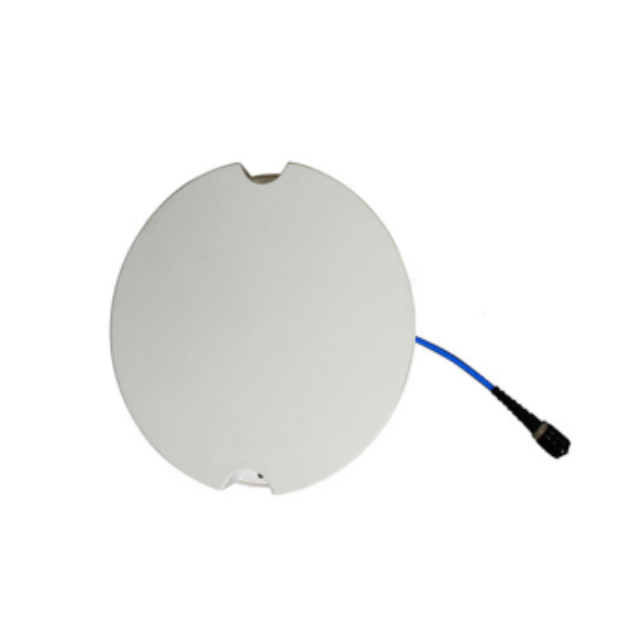

GL-DY7027H3
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | ||
نطاق التردد MHz | 698-960 | 1710-2700 |
VSWR-DBI | ≤1.8 | ≤1.5 |
يكسب | 2.5 | 3.5 |
عرض شعاع أفقي | 360 درجة | 360 درجة |
عرض شعاع عمودي | 65 درجة | 55 درجة |
الاستقطاب | أفقي | |
intermodulation IM3 (2x33DBM)- DBC | ≤-150 | |
مقاومة المدخلات- | 50 | |
أقصى قدر من الطاقة المدخلات | 50 | |
حماية البرق | DC Ground | |
المواصفات الميكانيكية | ||
نوع موصل الإدخال | NK | |
الأبعاد mm | Ø218 × 40 | |
الهوائي وزن كيلوغرام | 0.4 | |
مادة العناصر المشعة | منظمة العفو الدولية | |
مادة رادوم | القيمة المطلقة | |
لون رادوم | أبيض | |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | |
المواصفات الكهربائية | ||
نطاق التردد MHz | 698-960 | 1710-2700 |
VSWR-DBI | ≤1.8 | ≤1.5 |
يكسب | 2.5 | 3.5 |
عرض شعاع أفقي | 360 درجة | 360 درجة |
عرض شعاع عمودي | 65 درجة | 55 درجة |
الاستقطاب | أفقي | |
intermodulation IM3 (2x33DBM)- DBC | ≤-150 | |
مقاومة المدخلات- | 50 | |
أقصى قدر من الطاقة المدخلات | 50 | |
حماية البرق | DC Ground | |
المواصفات الميكانيكية | ||
نوع موصل الإدخال | NK | |
الأبعاد mm | Ø218 × 40 | |
الهوائي وزن كيلوغرام | 0.4 | |
مادة العناصر المشعة | منظمة العفو الدولية | |
مادة رادوم | القيمة المطلقة | |
لون رادوم | أبيض | |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | |
مقدمة المنتج
التصميم الخفيف والضغوط - GL -DY7027H3 خفيفة الوزن وصغيرة الحجم ، مما يجعل من السهل التثبيت على الأسقف دون إضافة وزن كبير أو تشغل مساحة كبيرة. هذا التصميم مثالي للبيئات الداخلية التي قد تكون فيها المساحة محدودة ، مثل المكاتب ومراكز التسوق والفنادق.
أداء عريض النطاق ： يعمل عبر نطاقات تردد 698 - 960MHz و 1710 - 2700 ميجا هرتز ، ويوفر وظائف النطاق العريض. يتيح ذلك دعم أنظمة لاسلكية متعددة ، بما في ذلك 2G و 3G و 4G وبعض تطبيقات WLAN ، مما يوفر اتصالًا متعدد الاستخدامات في الإعدادات الداخلية.
كسب إشارة جيدة ： مع ربح 2.5 ديسيبل في نطاق 698 - 960MHz و 3.5 DBI في النطاق 1710 - 2700 ميجا هرتز ، يعزز الهوائي بشكل فعال قوة الإشارة. يساعد على توسيع منطقة التغطية داخل المساحة الداخلية ، مما يقلل من مناطق الإشارة الميتة وضمان اتصال أكثر استقرارًا للأجهزة اللاسلكية.
مضاد - Ultraviolet ABS Radome ： يتميز الهوائي بمضادات الأبعاد المضادة للأشعة فوق البنفسجية ، والتي تحمي المكونات الداخلية من تلف الأشعة فوق البنفسجية. هذا مهم للتطبيقات الداخلية حيث قد يتعرض الهوائي لأشعة الشمس عبر النوافذ أو المصادر الأخرى. يوفر Radome أيضًا مستوى من الحماية ضد الغبار والتأثيرات البسيطة.
360 ° عرض الشعاع الأفقي ： يضمن عرض الشعاع الأفقي 360 درجة تغطية شاملة في جميع الاتجاهات الأفقية. هذا مفيد لأنظمة الهوائي الموزعة الداخلية حيث يمكنها توزيع الإشارة حول منطقة التثبيت بالتساوي ، والوصول إلى الأجهزة اللاسلكية بغض النظر عن موقعها في الغرفة.

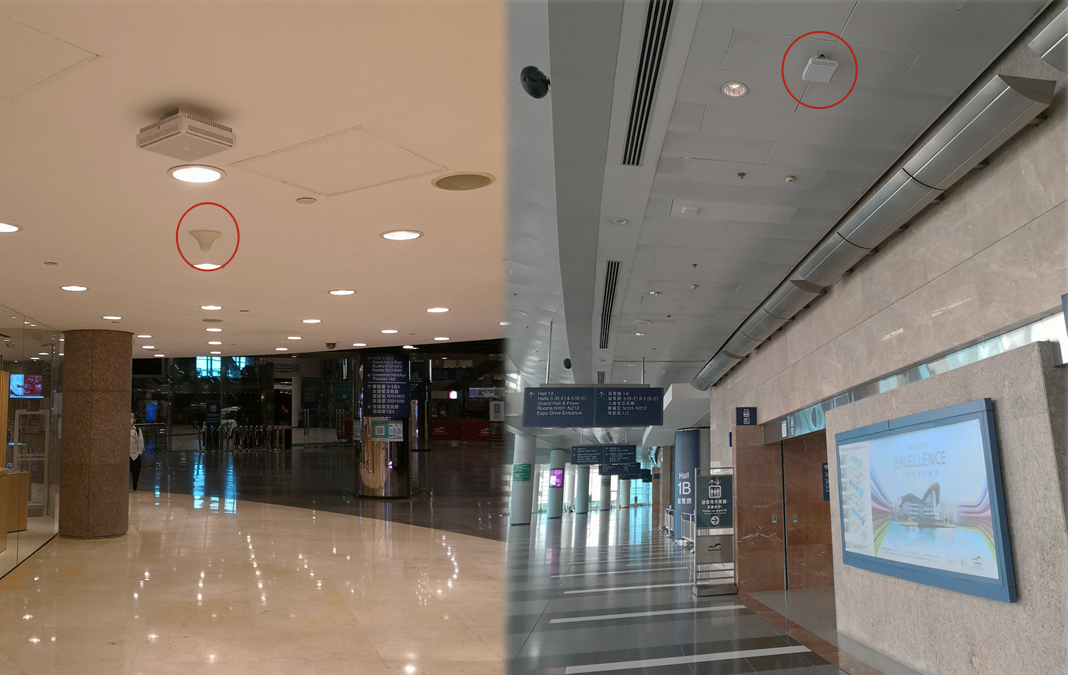

سيناريوهات التطبيق
المباني المكتبية: يعزز تغطية الخلوية و Wi-Fi في مساحات عمل مخطط مفتوح.
الفنادق والمراكز التجارية: يوفر اتصالًا ثابتًا للضيوف وأجهزة إنترنت الأشياء (على سبيل المثال ، HVAC الذكية ، أنظمة الأمان).
المستشفيات: تدعم أنظمة الاتصالات الحرجة ومعدات إنترنت الأشياء الطبية.
وقوف السيارات تحت الأرض: يضمن تغلغل إشارة موثوق لمكالمات الطوارئ أو تتبع المركبات.
التعليمات
س: هل هذا هوائي مناسب لشبكات 5G؟
ج: نعم ، يغطي 1710-2700 ميجا هرتز ، بما في ذلك فرق Key 5G Sub-6Ghz.
س: هل يمكن استخدامها في الهواء الطلق؟
ج: لا ، إنه مصمم للاستخدام الداخلي. يفتقر Radome ABS إلى العزل الكامل.
س: ما هي زاوية التغطية الرأسية؟
A: 65 درجة (698-960 ميجا هرتز) و 55 درجة (1710-2700 ميجا هرتز) ، مثالية لتوزيع الإشارات متعددة الطابق.
س: هل تتطلب طائرة أرضية؟
ج: لا ، يضمن التصميم متعدد الاتجاهات التغطية دون تأريض إضافي.
س: هل موصل NK متوافق مع الكابلات القياسية؟
ج: نعم ، إنه يعمل مع موصلات من النوع N القياسي لسهولة التكامل.
س: ما هي فترة الضمان؟
ج: يأتي الهوائي مع ضمان لمدة عامين ضد عيوب التصنيع.
