GL-DY058
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 824 ~ 960/1710 ~ 2670MHz |
الاستقطاب | خطي | |
يكسب | 2DBI （Zenith） | |
VSWR | ＜ 2.0 | |
مقاومة | 50Ω | |
ميكانيكي | كابل | RG174 أو غيرها |
الموصل | SMA أو غيرها | |
مادة رادوم | القيمة المطلقة | |
طريقة التثبيت | أفسد | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
| مؤشر الفرق بين أرقام المنتجات (P/N) | |||
| الفهرس/(ع/ن) | GL058 | GL-DY003 | GL-DY009 |
| نطاق التردد-ميجاهيرتز | 824-960/1710-2670 ميجا هرتز | 698-960/1710-2690 | 700-3800 |
| نوع الكابل وطوله | RG174 | RG174،2.5m | LMR195,3 م |
| البعد م | Φ50*48 | φ46.6*14.5 | φ32*80 |
مقدمة المنتج
1. التبديل الذكي ثنائي النطاق: 824-960 ميجا هرتز + 1710-2670 ميجا هرتز تغطية الوضع المزدوج، التكيف التلقائي مع إشارات 4G / 5G
2. هيكل مقاوم للضغط العسكري: -40 درجة مئوية ~ 85 درجة مئوية تحمل فرق درجة الحرارة + حماية من الاهتزاز 55 هرتز/1.5 مم (3 مرات أعلى من المعيار الوطني)
3. نقل إشارة فعال: مقاومة VSWR<2.0 و50Ω، توهين إشارة أقل بنسبة 87% من الهوائيات التقليدية
4. حل الكابلات المرنة: كابل RG174 فائق الدقة (قطر 2 مم) يدعم الأسلاك في المساحات الضيقة
5. حماية البيئة الكاملة: غطاء ABS مقاوم للانفجار + حماية من الرطوبة بنسبة 95%، شهادة مقاومة للماء IP65
سيناريوهات التطبيق
▸ وحدة اتصالات الروبوت الصناعي المتنقلة
▸ معدات اتصالات الطوارئ المحمولة

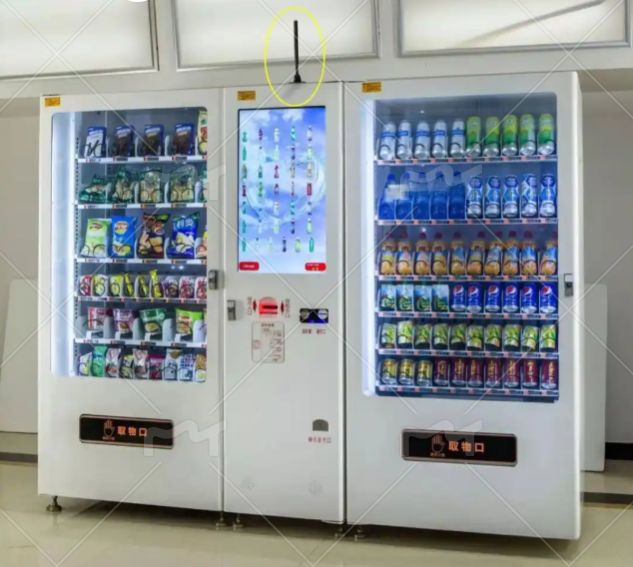

▸ معدات مراقبة المدينة الذكية (أضواء الشوارع / الصناديق الكهربائية)
▸ محطات إنترنت الأشياء لعبور السفن/السكك الحديدية
▸ مجموعة معدات مراقبة البحث العلمي الميداني
التعليمات
س: هل يمكن أن يدعم 2670 ميجا هرتز 5G؟
ج: يغطي نطاقات التردد المتوسط 5G بالكامل مثل n7/n38/n41، وهو متوافق مع 90% من محطات 5G الأساسية في جميع أنحاء العالم
س: ما مدى قوة كابل RG174؟
ج: قلب نحاسي مصبوغ مزدوج الحماية، مقاوم للانحناء أكثر من 5000 مرة
س: هل تحتاج إلى ثقب الثقوب لتركيب المسمار؟
ج: فتحات لولبية قياسية M4 محددة مسبقًا، يمكن تركيبها مباشرة على الطائرة
س: هل يؤثر كسب 2dBi على استقبال الإشارة؟
ج: يعمل التصميم متعدد الاتجاهات على تحسين الإشعاع الأفقي، ويبلغ نصف قطر التغطية المقاس للبيئة المفتوحة ≥300 متر
س: كيف نتعامل مع درجات الحرارة القصوى؟
ج: يستخدم PCB الداخلي لوح ألياف زجاجية عالي الجودة TG170، والذي لا يزال يحافظ على أداء الدائرة المرنة عند -40 درجة مئوية
س: هل طول الكابل قابل للتخصيص؟
ج: يدعم تخصيص كابل RG174/UR92 بطول 1-15 مترًا (متطلبات مذكرة الطلب)
س: هل تتسبب الأجهزة المتعددة المتوازية في حدوث تداخل؟
ج: عندما يكون التباعد الرأسي ≥30 سم، يمكن توصيل 8 مجموعات بالتوازي، ويكون تقلب VSWR <0.2
