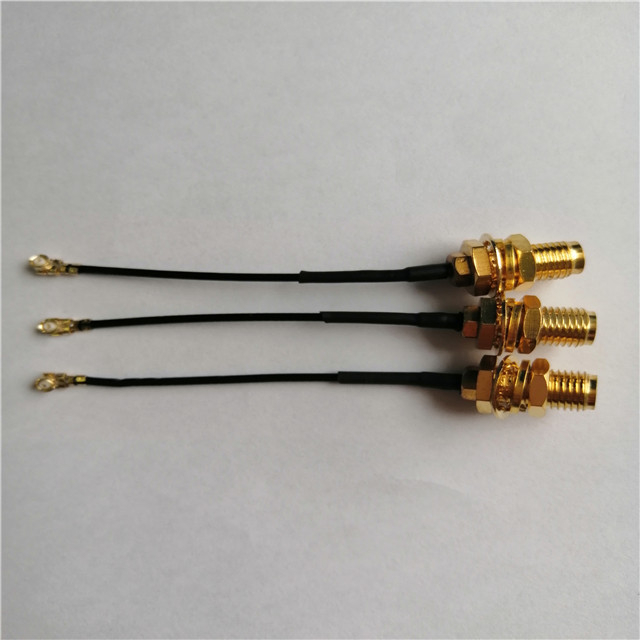

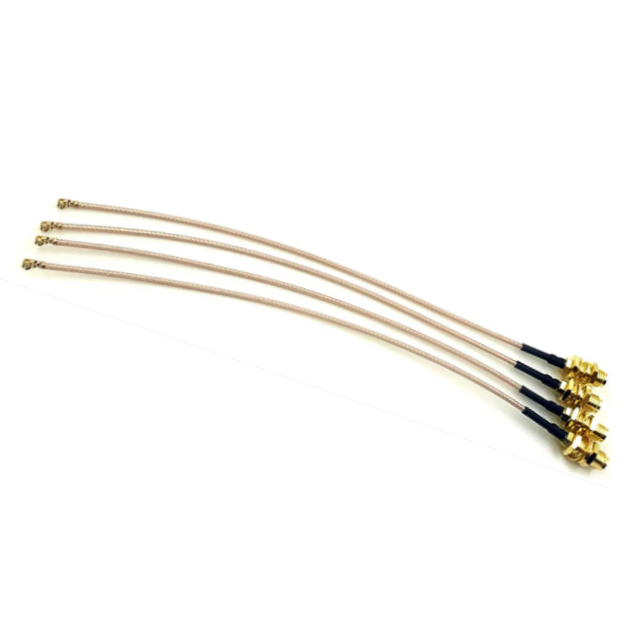

GLC31
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد (GHz) | 0-3 |
مقاومة (أوم) | 50 |
ماكس باور (ث) | 50 |
VSWR | ≤ 1.30+0.002F |
جهد التشغيل (الحد الأقصى) | 335 فولت |
مقاومة الضغط (RMS) | 1000V |
متانة | > 500 دورة |
المواصفات الميكانيكية | |
الموصل | RP SMA أنثى/ipex |
طول الكابل | RG178 كابل 200 مم |
لون | أسود |
حماية الإضاءة | DC التأريض |
الطويق | النحاس مع نيكل مطلي |
جسم | النحاس مع نيكل مطلي |
دبوس | النحاس مع نيكل مطلي |
عازل | PTFE |
نطاق درجة الحرارة | -65 ~ +250 |
مقدمة المنتج
نطاق التردد الواسع: يمكن أن يعمل كابل GLC31 عبر طيف التردد من 0 إلى 3 جيجا هرتز. يجعل أداء النطاق الواسع هذا قابلاً للتكيف مع مختلف أنظمة الاتصالات اللاسلكية ، ومعدات اختبار الترددات اللاسلكية ، والأجهزة الأخرى التي تعمل ضمن نطاق التردد هذا.
مقاومة 50Ω مستقرة: مع مقاومة 50Ω ، يضمن الكبل نقل الطاقة الفعال. تقلل هذه المعاوقة المستقرة من انعكاس الإشارة ، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة أثناء الإرسال ، وخاصة في تطبيقات نقل البيانات عالية السرعة.
Low VSWR: تشير نسبة موجة الجهد (VSWR) البالغة ≤1.30 + 0.002F إلى مطابقة مقاومة جيدة. يقلل VSWR المنخفض من انعكاس الإشارة ، مما يضمن نقل معظم الطاقة بشكل فعال عبر الكبل ، وبالتالي تعزيز جودة الإشارة وأداء النظام العام.
معالجة الطاقة العالية: يمكن أن تتعامل مع أقصى قدر من 50 واط. إن قدرة المناولة عالية الطاقة هذه تجعل الكابل مناسبًا للتطبيقات التي تتطلب نقل إشارات الطاقة العالية ، كما هو الحال في الإعدادات اللاسلكية الصناعية والمهنية.
البناء المتين: GLC31 لديه متانة تزيد عن 500 دورة. توفر مكوناتها ، بما في ذلك النيكل - الطابق النحاسي المطلي والجسم والدبوس ، مقاومة جيدة للتآكل. يوفر عازل PTFE عزلًا كهربائيًا موثوقًا به. علاوة على ذلك ، يمكن أن تعمل في نطاق درجة حرارة واسعة من - 65 ℃ إلى +250 ℃ ، مما يجعله مناسبًا للاستخدام في الظروف البيئية المتنوعة.
سيناريوهات التطبيق
معدات الاتصالات اللاسلكية (على سبيل المثال ، أجهزة التوجيه ، أجهزة إنترنت الأشياء).
RF اختبار وقياس أدوات القياس.
أنظمة نقل إشارة الطائرات بدون طيار/الطائرات بدون طيار.
الالكترونيات العسكرية أو الصناعية التي تتطلب كابلات وعرة.
التعليمات
س: ما مدى التردد الذي يدعمه هذا الكابل؟
ج: 0-3 جيجا هرتز ، مناسبة لمعظم التطبيقات اللاسلكية.
س: هل الكابل مقاوم للماء؟
ج: لا ، ولكن عزلها PTFE يضمن مقاومة الحرارة والتآكل.
س: هل يمكنني تخصيص طول الكابل؟
ج: الطول القياسي هو 200 مم (وفقًا للمواصفات) ، لكن اتصل بنا للتخصيص.
س: هل يدعم الاستخدام في الهواء الطلق؟
ج: نعم ، مع تأريض DC لحماية البرق والتسامح على درجة الحرارة الواسعة.
س: ما هي الأجهزة المتوافقة؟
ج: متوافق مع هوائيات RP SMA و IPEX المستندة إلى IPEX ، أجهزة التوجيه ، ووحدات RF.
س: ما مدى دائمة الموصل؟
ج: يضمن النحاس المطلي بالنيكل> 500 دورة التزاوج.
س: ما هو أداء VSWR؟
A: ≤1.30+0.002F ، ضمان الحد الأدنى من فقدان الإشارة.
س: هل هذا الكابل ROHS متوافق؟
ج: نعم ، يلبي لوائح البيئة والسلامة القياسية.
