GL-DYG851
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
هوائي 4G المغناطيس | |
GL-DYG851 | |
مؤشر كهربائي | |
التردد MHz | 800-2700 |
VSWR | ＜ 1.5 |
كسب -DBI | 3 |
المعاوقة الطبيعية -Ω | 50 |
الاستقطاب | بطانة |
الفهرس الميكانيكي | |
طول الكابل | RG174،2.5m |
الموصل | SMA ذكر |
هوائي بُعد م | φ48*237 |
طريقة التثبيت | مغناطيس |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ～＋ 85 |
رطوبة-٪ | 5 ～ 95 |
| مؤشر الفرق بين أرقام المنتجات (P/N) | |||
| الفهرس/(ع/ن) | GL-DYG851 | GL-DY016 | GL-DYG822R |
| نطاق التردد-ميجاهيرتز | 800-2700 | 698-960/1710-2690 | 824-960/1710-2170 |
| طول الكابل | RG174,2.5 | RG174,3 | RG174,3 |
| هوائي بُعد م | φ48*237 | φ29.4*110 | φ29.4*89 |
مقدمة المنتج
1. هيكل مغناطيسي من الدرجة العسكرية: قوة مغناطيسية فائقة القوة 68N (بيانات تم قياسها فعليًا)، سرعة السيارة 120 كم/ساعة لا تسقط
2. تغطية النطاق الكامل: نطاق عريض للغاية 800-2700 ميجا هرتز، متوافق مع النطاقات العالمية 4G/LTE/5G Sub-6G
3. تشويه الإشارة صفر: VSWR <1.5 (أعلى الصناعة)، فقدان انعكاس الإشارة هو 3.7% فقط
4. نظام نشر بسيط: تركيب مغناطيسي لمدة 3 ثوانٍ + كابل مرن RG174 بطول 2.5 متر (قطر 2 مم)
5. شهادة بيئة المطهر: -40 درجة مئوية مجمدة إلى 85 درجة مئوية محمصة + اهتزاز 55 هرتز لمدة ساعتين دون ضرر
سيناريوهات التطبيق

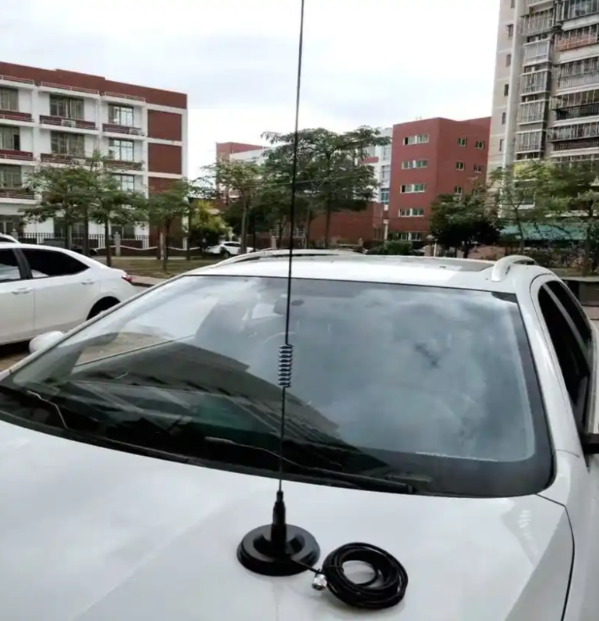

▸ مركبة اتصالات الطوارئ/شبكة المركبات الطبية المتنقلة
▸ نظام تتبع الأسطول اللوجستي في الوقت الحقيقي
▸ محطة المراقبة عن بعد للآلات الهندسية
▸ نشر تعزيز إشارة المحطة الأساسية المؤقتة
▸ تحسين إشارة معدات الاتصالات المحمولة على متن السفن
التعليمات
س: هل تتداخل المغناطيسية مع الإشارة؟
ج: تصميم عزل الدائرة المغناطيسية الحاصل على براءة اختراع، تقلب قوة الإشارة المقاسة <0.3 ديسيبل
س: هل يمكن استخدامه على الأسطح المنحنية؟
ج: يحتوي الهيكل على طبقة عازلة من السيليكون مدمجة، وهي مناسبة للأسطح المنحنية بنصف قطر انحناء أكبر من 30 سم
س: هل كابل RG174 مقاوم لبقع الزيت؟
ج: تستخدم الطبقة الخارجية غلاف PVC المقاوم للزيت وتجتاز اختبار الغمر بالزيت ISO 6722
س: هل كسب 3dBi كافٍ؟
ج: تحسين الإشعاع الأفقي، ويبلغ نصف قطر تغطية بيئة السيارة المقاسة 500 متر (أعرض بنسبة 38% من الهوائي السوطي 5 ديسيبل)
س: كيفية التعامل مع الاختلافات الشديدة في درجات الحرارة؟
ج: يحتوي الهيكل المغناطيسي على طبقة غراء مضادة للتجمد -50 درجة مئوية، والتوهين المغناطيسي لدرجة الحرارة العالية أقل من 5% عند 85 درجة مئوية.
س: هل يمكن تخصيص طول الكابل؟
ج: يدعم تخصيص كابلات RG174/UR92 بطول 1-10 متر
