GLCA-L01
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |

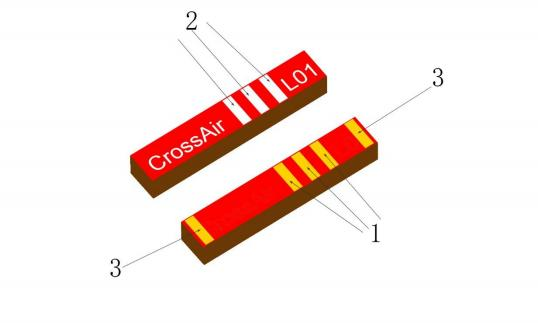

1. الحجم الصغير 23.0 × 3.5 × 1.6مم SMD تصحيح هوائي
2. فقدان الطاقة المنخفضة ，كفاءة الهوائي
3. ثبات عالي في ظل ظروف درجة الحرارة والرطوبة
LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IOIOT الفرقة للهوائي الداخلي باستخدام.
GL CA-L01 | مواصفة | |
عمل Freque ncy | 824M-960MHz ، 1710M-2 700MHz | |
مقاومة | 50Ω | |
كسب (DBI) |
(700-960MHz) | 3.3dbi （ الذروة ） |
(1710-2170MHz) | 2.0dbi （ الذروة ） | |
(2300-2700 ميجا هرتز) | 2.0dbi （ الذروة ） | |
VSWR | <3.5 | |
درجة حرارة التشغيل | -40℃ ~+85 ℃ | |
سعة الطاقة | 4W | |
مخطط الكفاءة والإشعاع
تعتمد الكفاءة ، الرسم البياني للإشعاع ، الكسب وغيرها من الأداء على تصميم لوحة الاختبار. تستند بيانات اختبار مواصفات الهوائي إلى الاختبارات
حجم لوحة ثنائي الفينيل متعدد الكلور واتجاه الاختبار كما هو موضح أدناه. تم الحصول على البيانات التالية في اختبار ETS 3D Microwave anechoic
1. الحجم الصغير 23.0 × 3.5 × 1.6مم SMD تصحيح هوائي
2. فقدان الطاقة المنخفضة ，كفاءة الهوائي
3. ثبات عالي في ظل ظروف درجة الحرارة والرطوبة
LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IOIOT الفرقة للهوائي الداخلي باستخدام.
GL CA-L01 | مواصفة | |
عمل Freque ncy | 824M-960MHz ، 1710M-2 700MHz | |
مقاومة | 50Ω | |
كسب (DBI) |
(700-960MHz) | 3.3dbi （ الذروة ） |
(1710-2170MHz) | 2.0dbi （ الذروة ） | |
(2300-2700 ميجا هرتز) | 2.0dbi （ الذروة ） | |
VSWR | <3.5 | |
درجة حرارة التشغيل | -40℃ ~+85 ℃ | |
سعة الطاقة | 4W | |
مخطط الكفاءة والإشعاع
تعتمد الكفاءة ، الرسم البياني للإشعاع ، الكسب وغيرها من الأداء على تصميم لوحة الاختبار. تستند بيانات اختبار مواصفات الهوائي إلى الاختبارات
حجم لوحة ثنائي الفينيل متعدد الكلور واتجاه الاختبار كما هو موضح أدناه. تم الحصول على البيانات التالية في اختبار ETS 3D Microwave anechoic
