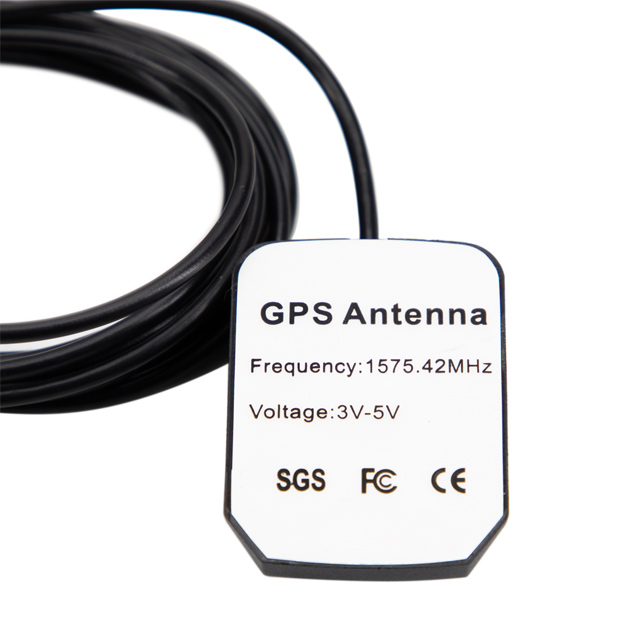

GL-DY008
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 1565.42-1605.89MHz |
النطاق الترددي | 40 ميجا هرتز دقيقة (خسارة العائد 10DB | |
الاستقطاب | RHCP | |
نسبة المحوري | 3DB (الحد الأقصى) | |
VSWR | ≦ 1.5 | |
مقاومة | 50ῳ | |
يكسب | 2DBI (زينيث) | |
Dimensions | 25*25*4MM | |
LNA | يكسب | 27 ديسيبل ± 3 ديسيبل TYP (DC = 3V) |
رقم الضوضاء | 1.20 ديسيبل كحد أقصى (DC = 3V) | |
مرشح الإدراج فقدان | <3db | |
الجهد االكهربى | 2.75-5V | |
حاضِر | 16 ± 2MA (DC = 3 ± 0.5V) | |
قمع التداخل الخارجي | 35dB دقيقة (800 ميجا هرتز-950 ميجا هرتز) | |
1800MHz -990 amhz | ||

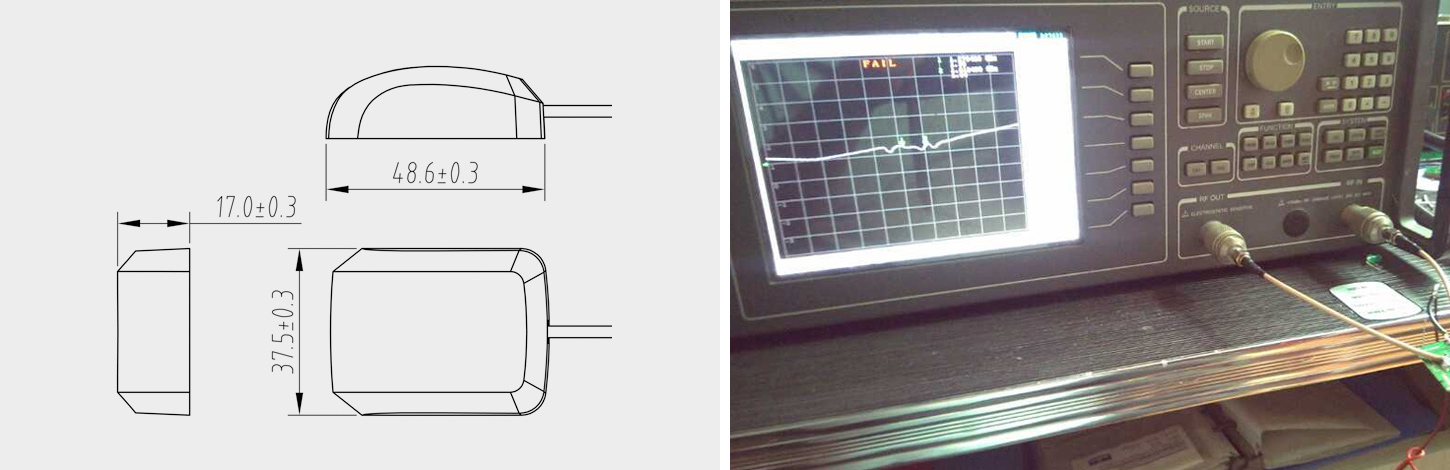

المواصفات الميكانيكية | بُعد رادوم | 48.4 × 36.9 × 16mm |
مادة رادوم | القيمة المطلقة | |
وزن | 75 ± 5g | |

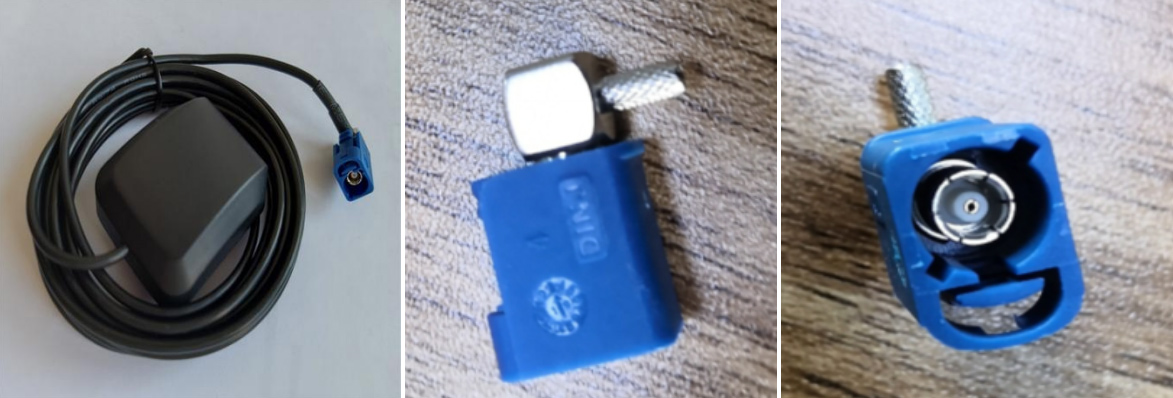

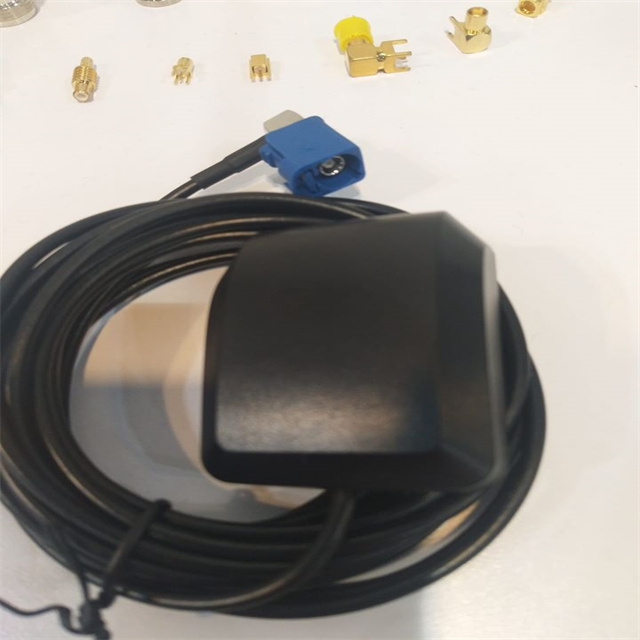

الموصل | Fakra C أنثى أو SMA | |
لون رادوم | أسود | |
نموذج الكابل | RG174 ، أسود | |
طول الكابل | 3M | |
ميزة | ثبات عالٍ ، خطي ، اتساق ، مكاسب عالية ، قمع تداخل خارج النطاق ، رقم ضوضاء منخفض | |
طلب | الملاحة للسيارات ، تحديد المواقع اللوجستية وما إلى ذلك | |
اختبار الهوائي
|
|

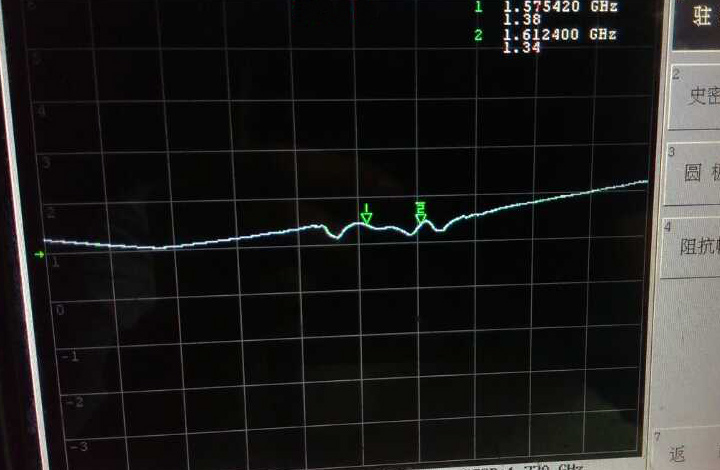

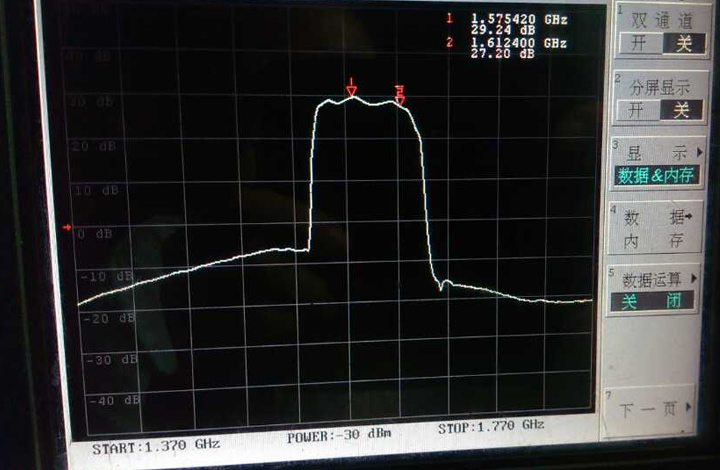

| اكتساب الاختبار | اختبار VSWR |
|
|

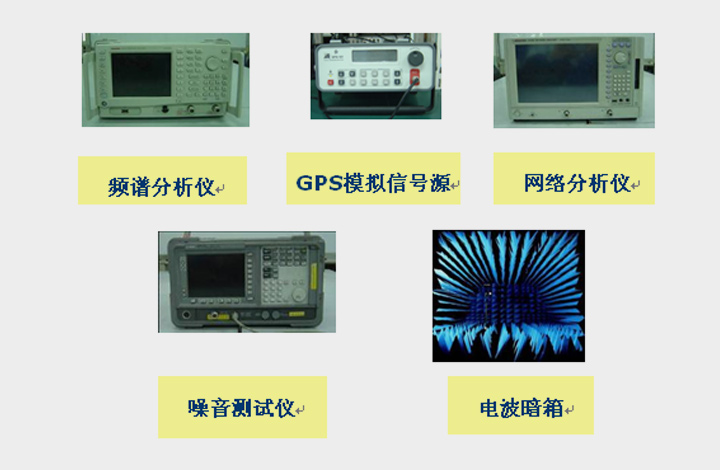

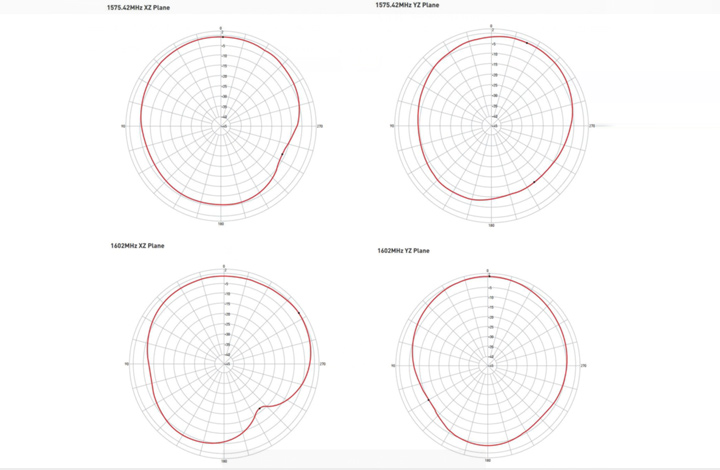

معدات الاختبار | نمط الإشعاع |
مقدمة المنتج
زيادة عالية واستقرار ： GL - DY008F يوفر مكسب 2DBI في Zenith ، مما يضمن استقبال إشارة مستقرة ضمن نطاق تردده من 1565.42 - 1605.89 ميجا هرتز. هذا المكسب العالي مفيد للتطبيقات التي تتطلب قوة إشارة موثوقة ، مثل التنقل في السيارات وتحديد المواقع اللوجستية.
منخفض الضوضاء الشكل ： مع الحد الأقصى لضوضاء الرقم 1.20 ديسيبل (DC = 3V) ، فإن الهوائي يقلل من تداخل الإشارة. تعتبر هذه خاصية الضوضاء المنخفضة ضرورية لنقل البيانات الواضحة والدقيقة ، خاصة في السيناريوهات التي يمكن أن تعطل فيها الضوضاء التواصل ، كما هو الحال في أنظمة الاتصالات للمركبة.
عرض النطاق الترددي الجيد وفقدان العائد - يبلغ عرض النطاق الترددي 40 ميجا هرتز دقيقة (خسارة العائد 10DB) ، مما يسمح بنقل إشارة فعال. يضمن النطاق الترددي الواسع أن الهوائي يمكنه التعامل مع مجموعة من الترددات داخل نطاق التشغيل ، في حين أن فقدان العائد المنخفض يقلل من انعكاس الإشارة ، مما يؤدي إلى تحسين جودة الإشارة.
قمع التداخل الفعال ： يوفر GL - DY008F قمع تداخل خارجي من 35 ديسيبل دقيقة في نطاقات 800 ميجا هرتز - 950 ميجا هرتز و 1800 ميجا هرتز - 1990 مهرتز. هذه الميزة تجعلها مناسبة للاستخدام في البيئات ذات الإشارات اللاسلكية المتعددة ، حيث يمكنها تصفية الإشارات غير المرغوب فيها والحفاظ على اتصال مستقر.
تصميم مضغوط وخفيف الوزن ： قياس 25254 ملم وبعد راديوم يبلغ 48.4 × 36.9 × 16 مم ، ويزن 75 ± 5G ، الهوائي مضغوط وخفيف الوزن. هذا يجعل من السهل التثبيت في أجهزة مختلفة ، كما هو الحال في أنظمة التنقل في المركبات وأجهزة تتبع اللوجستيات ، دون إضافة وزن مفرط أو شغل مساحة كبيرة.
سيناريوهات التطبيق
أنظمة الملاحة للسيارات : يعزز دقة GPS لتتبع المركبات في الوقت الفعلي.
Logistics & Fleet Management : يوفر تحديد موقع موثوق لمراقبة البضائع.
معدات المغامرة في الهواء الطلق : يدعم الأجهزة المحمولة في التضاريس النائية أو الوعرة.
الزراعة الذكية : يتكامل مع معدات إنترنت الأشياء للزراعة الدقيقة.
التعليمات
س: ما أنواع الموصلات المتاحة؟
ج: تشمل الخيارات موصلات Falxra C أو SMA للتكامل المرن.
س: هل الهوائي مقاوم للماء؟
ج: يضمن التصميم الرامي القوي والتصميم القوي مقاومة الغبار والرطوبة (استنتاج IP67).
س: ما هي إمدادات الطاقة التي تتطلبها LNA؟
A: يعمل في 2.75–5V مع انخفاض استهلاك التيار (16 ± 2MA في 3V) ، وهو مثالي للأجهزة التي تعمل بالبطارية.
س: هل يمكن أن يعمل هذا الهوائي مع أنظمة Glonass/Galileo؟
ج: نعم ، يدعم نطاق التردد الواسع توافق Multi-GNSS.
س: ما هي مدة الكابل؟
ج: يتضمن كابل RG174 3 أمتار لسهولة التثبيت في المركبات أو المعدات.
س: هل تقمع تداخل 4G/5G؟
ج: نعم ، يوفر> قمع 35 ديسيبل ل 800-950 ميجا هرتز و 1800-1990 ميجا هرتز.
س: ما هو المكسب في زينيث؟
ج: يسلم 2DBI كسب في Zenith لاستقبال إشارة الأقمار الصناعية المباشرة.
